Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | EPON OLT SFP | Loại biểu mẫu: | SFP |
|---|---|---|---|
| Tốc độ dữ liệu tối đa: | 1,25Gb / giây | Bước sóng: | TX1490nm / RX1310nm |
| Với tới: | 20km | DDM / DOM: | Được hỗ trợ |
| Sự tiêu thụ năng lượng: | <1,65W | Lớp ODN: | PX20 + |
| Từ khóa: | Mô-đun SFP EPON OLT PX20 +, GEPON SFP 1.25G, OLT PX20 + | ||
| Làm nổi bật: | Mô-đun SC SMF SFP,Mô-đun SMF SFP 1,25G |
||

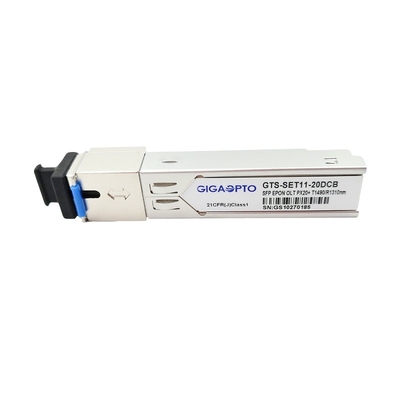

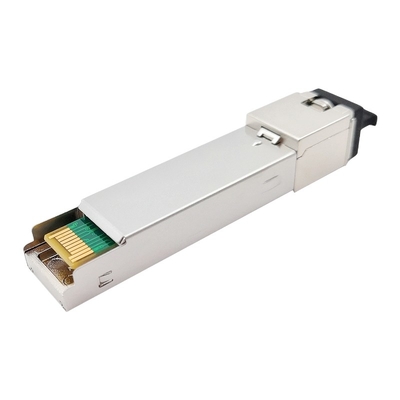

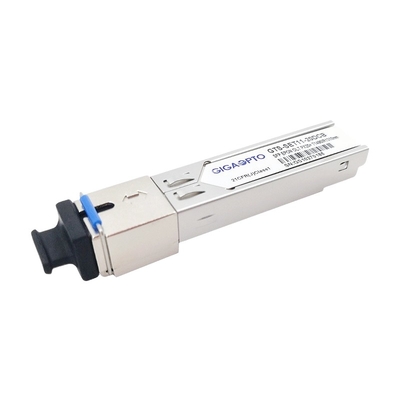

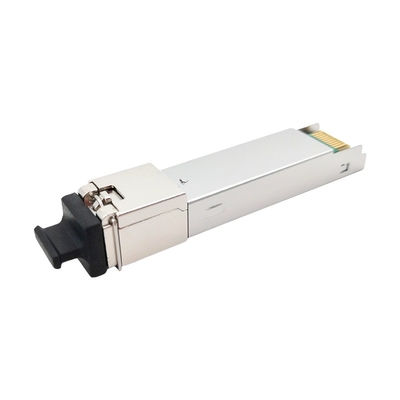

Mô-đun thu phát quang SFP 1.25G EPON OLT PX20 + TX1490nm / RX1310nm 20km SC SMF DDM
Sự mô tả
GTS-SET11-20DCB của GIGAOPTO là một mô-đun thu phát EPON OLT hiệu suất cao được thiết kế cho các ứng dụng Mạng quang thụ động Gigabit Ethernet chi phí thấp với tốc độ 1,25Gbps hạ lưu và 1,25Gbps hướng lên.Nó hoàn toàn tương thích với IEEE 802.3ah-2004.
Phần máy phát sử dụng tia laser DFB 1490nm và trình điều khiển laser tích hợp được thiết kế để an toàn cho mắt Loại 1 theo tiêu chuẩn IEC825 và CDRH.Trình điều khiển laser bao gồm APC và các chức năng bù nhiệt độ, được sử dụng để giữ cho công suất quang phóng và tỷ lệ tắt không đổi theo nhiệt độ và lão hóa.Máy thu có bộ tiền khuếch đại APD-TIA (bộ khuếch đại trở kháng chuyển tiếp) được đóng gói kín và bộ khuếch đại giới hạn với các đầu ra vi sai tương thích LVPECL. các chức năng điều khiển và màn hình tương thích với LVTTL.
Chức năng giám sát chẩn đoán kỹ thuật số hoàn toàn tuân thủ SFP MSA.
Sự chỉ rõ
| Bao bì | EPON OLT SFP | Tốc độ truyền dữ liệu | TX-1.25G / RX-1.25G |
| Giao diện | SC / UPC | Khoảng cách truyền | 20km |
| Giám sát chẩn đoán kỹ thuật số | VÂNG | Phương tiện truyền thông | SMF |
| Sự bảo đảm | 3 năm | Nhiệt độ hoạt động | -5 đến 70 ° C |
| Nhiệt độ môi trường lưu trữ | -40 đến 85 ° C | Độ ẩm hoạt động | 5% đến 85% |
| Bước sóng trung tâm | TX1490nm / RX1310nm | Điện áp cung cấp | 3,3V |
| Sự tiêu thụ năng lượng | <1,65W | Tổng nguồn cung hiện tại | 500mA |
| Loại laser | 1490nm DFB | Máy dò ảnh | APD |
| Máy phát điện | +2 đến + 7dBm | Độ nhạy của máy thu | <-30dBm |
| ER | > 9dB | Độ bão hòa máy thu | > -6dBm |
| Các giao thức | SFP MSA, SFF-8472, IEEE 802.3ah-2004 | ||
Đặc trưng
Đăng kí
Mạng quang thụ động Gigabit Ethernet (GEPON)
FTTx
Tiêu chuẩn
Thông tin đặt hàng
| Số bộ phận | Bưu kiện | Tốc độ dữ liệu (Gbps) | Bước sóng (nm) | Lớp | Giao diện | Với tới | Nhiệt độ. |
| GTS-SET11-20DCB | EPON OLT SFP | T1.25 / R1.25 | Tx1490 / Rx1310 | PX20 + | SC | 20km | C |
| GTS-SET11-20DIB | EPON OLT SFP | T1.25 / R1.25 | Tx1490 / Rx1310 | PX20 + | SC | 20km | Tôi |
| GTS-SET11-20DCC | EPON OLT SFP | T1.25 / R1.25 | Tx1490 / Rx1310 | PX20 ++ PX30 | SC | 20km | C |
| GTS-SET11-20DIC | EPON OLT SFP | T1.25 / R1.25 | Tx1490 / Rx1310 |
PX20 ++ PX30 |
SC | 20km | Tôi |
| GTS-SET11-20DCD | EPON OLT SFP | T1.25 / R1.25 | Tx1490 / Rx1310 |
PX20 +++ 7dBm PX40 |
SC | 20km | C |
| GTS-SET11-20DID | EPON OLT SFP | T1.25 / R1.25 | Tx1490 / Rx1310 |
PX20 +++ 7dBm PX40 |
SC | 20km | Tôi |
| GTS-SET11-20DCE | EPON OLT SFP | T1.25 / R1.25 | Tx1490 / Rx1310 | PX20 +++ 9dBm PX40 | SC | 20km | C |
| GTS-SET11-20DIE | EPON OLT SFP | T1.25 / R1.25 | Tx1490 / Rx1310 | PX20 +++ 9dBm PX40 | SC | 20km | Tôi |
Khả năng tương thích
Tất cả các mô-đun quang học của Gigaopto đều là mã nguồn mở và có thể được mã hóa để tương thích hoàn toàn với nhiều thiết bị quang học rất phổ biến.Đối với sản phẩm này (EPON OLT PX20 + SFP 1.25G TX1490nm / RX1310nm), vui lòng tham khảo bảng tương thích sau.Nếu bạn muốn biết thêm thông tin về khả năng tương thích, vui lòng liên hệ với chúng tôi.
| Thương hiệu tương thích | Số bộ phận tương thích | Thương hiệu tương thích | Số bộ phận tương thích |
| GIGAOPTO | GTS-SET11-20DCB | WTD | RTXM168-418 |
| Alcatel-Lucent | 3FE53606AA01 | Hisense | LTE4302M-BC + |
| Huawei | 34060500 | SuperXon | SOEB4366-PSGB |
| ZTE | 033030100161 | Broadex | D24355-SSCD |
| H3C | SFP-GE-PX20-D-SM1490-M | BDCOM | OLT-GSFP-20 + |
Định nghĩa Pin
Mạch ứng dụng điển hình
Bản phác thảo gói hàng
Kích thước tính bằng milimét.Tất cả các kích thước là ± 0,1mm trừ khi có quy định khác.(Đơn vị: mm)
