Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | 1000BASE-ZX DWDM SFP | Loại biểu mẫu: | SFP |
|---|---|---|---|
| Tốc độ, vận tốc: | 1000 CƠ SỞ | Phạm vi tiếp cận tối đa: | 100 nghìn triệu |
| Bước sóng trung tâm: | 1528,77 ~ 1563,86nm | Thành phần quang học: | DWDM DFB (làm mát) |
| Loại PD: | APD | Ngân sách điện: | 32dB |
| Từ khóa: | 1,25Gbps SFP DWDM, Bộ thu phát quang C17-C61, Mô-đun 1G DWDM SFP 100km | ||
| Làm nổi bật: | Bộ thu phát quang SFP 1,25Gbps,Bộ thu phát quang SFP 100km |
||

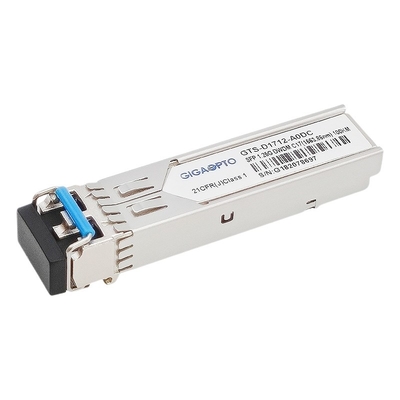

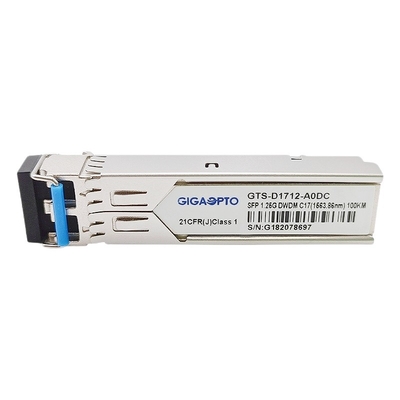

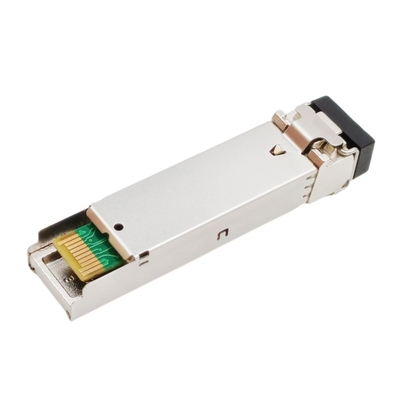

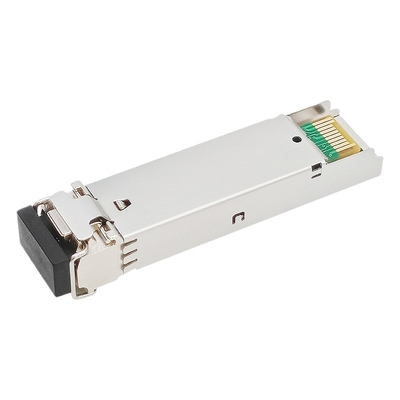

1000BASE-DWDMZX 1,25Gb / giâySFP100km 100GHzC17-C61 (1528,77nm-1563,86nm)SMF DOM Duplex LCMô-đun thu phát
Sự mô tả
Bộ thu phát SFP dòng GTS-D1712-A0DC của GIGAOPTO là mô-đun có thể cắm được với hệ số hình thức nhỏ hiệu quả về chi phí, hỗ trợ tốc độ dữ liệu 1,25Gbps và hoạt động ở bước sóng DWDM danh định từ 1528,77nm đến 1565,50nm theo quy định của ITU-T.Dữ liệu mô-đun liên kết lên đến 100km trên sợi quang đơn mode 9 / 125um.Nó cung cấp một cách đơn giản và thuận tiện để kết nối PCB với cáp quang đơn mode trong các ứng dụng Ghép kênh phân chia theo bước sóng dày đặc (DWDM).Đây là một mô-đun hiệu suất cao, hiệu quả về chi phí cho các ứng dụng truyền thông dữ liệu quang nối tiếp.
Bộ thu phát bao gồm hai phần: Phần phát kết hợp một tia laser DWDM DFB được làm mát và phần thu bao gồm một diode quang APD được tích hợp một TIA.Tất cả các mô-đun đều đáp ứng các yêu cầu về an toàn laser loại I.
Các bộ thu phát tương thích với Thỏa thuận đa nguồn SFP và các chức năng chẩn đoán kỹ thuật số SFF-8472.
Sự chỉ rõ
| Bao bì sản phẩm | SFP | Tốc độ truyền dữ liệu | 1250 Mbps |
| Loại ống nghe quang học | LC kép | Khoảng cách tối đa | 100km (62,1 dặm) |
| DDM | Được hỗ trợ | Chế độ sợi quang | SMF |
| Ngân sách điện | 32dB | Nhiệt độ |
Quảng cáo 0 đến 70 ° C (32 đến 158 ° F) |
| Nhiệt độ bảo quản | -40 ° C ~ 85 ° C | Độ ẩm tương đối | 0 ~ 85% |
| Bước sóng trung tâm | 1528,7 ~ -1563,86nm | Điện áp cung cấp | 3,3V |
| Sự tiêu thụ năng lượng | <1W | Nguồn cung hiện tại | 300mA |
| Loại máy phát | DWDM DFB (Làm mát) | Máy dò ảnh | APD |
| Năng lượng TX | 0 ~ 5dBm | Độ nhạy của máy thu | <-32dBm |
| ER | > 9dB | Người nhận Quatrọng tải | > -8dBm |
| Các giao thức | IEEE802.3z, Tuân thủ MSA | ||
Lưu ý: Khi bộ thu phát tầm xa được sử dụng trong truyền dẫn khoảng cách ngắn, vui lòng kết hợp với
bộ suy giảm theo bảng.
| Khoảng cách | ≤15km | ≤35km | ≤55km |
| Bộ suy giảm | 15dB | 10dB | 5dB |
Thông tin đặt hàng
| Số bộ phận | Sự mô tả | Kênh ITU | Tần số (THz) | Bước sóng (nm) | Phạm vi tiếp cận (km) | Kết nối |
| GTS-D1712-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 17 | 191,7 | 1563,86 | 100km | LC hai mặt |
| GTS-D1812-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 18 | 191,8 | 1563.05 | 100km | LC hai mặt |
| GTS-D1912-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 19 | 191,9 | 1562,23 | 100km | LC hai mặt |
| GTS-D2012-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 20 | 192 | 1561,42 | 100km | LC hai mặt |
| GTS-D2112-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 21 | 192.1 | 1560,61 | 100km | LC hai mặt |
| GTS-D2212-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 22 | 192.2 | 1559,79 | 100km | LC hai mặt |
| GTS-D2312-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 23 | 192.3 | 1558,98 | 100km | LC hai mặt |
| GTS-D2412-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 24 | 192.4 | 1558,17 | 100km | LC hai mặt |
| GTS-D2512-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 25 | 192,5 | 1557,36 | 100km | LC hai mặt |
| GTS-D2612-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 26 | 192,6 | 1556,55 | 100km | LC hai mặt |
| GTS-D2712-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 27 | 192,7 | 1555,75 | 100km | LC hai mặt |
| GTS-D2812-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 28 | 192,8 | 1554,94 | 100km | LC hai mặt |
| GTS-D2912-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 29 | 192,9 | 1554.13 | 100km | LC hai mặt |
| GTS-D3012-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 30 | 193 | 1553,33 | 100km | LC hai mặt |
| GTS-D3112-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 31 | 193,1 | 1552,52 | 100km | LC hai mặt |
| GTS-D3212-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 32 | 193,2 | 1551,72 | 100km | LC hai mặt |
| GTS-D3312-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 33 | 193,3 | 1550,92 | 100km | LC hai mặt |
| GTS-D3412-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 34 | 193,4 | 1550.12 | 100km | LC hai mặt |
| GTS-D3512-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 35 | 193,5 | 1549,32 | 100km | LC hai mặt |
| GTS-D3612-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 36 | 193,6 | 1548,51 | 100km | LC hai mặt |
| GTS-D3712-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 37 | 193,7 | 1547,72 | 100km | LC hai mặt |
| GTS-D3812-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 38 | 193,8 | 1546,92 | 100km | LC hai mặt |
| GTS-D3912-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 39 | 193,9 | 1546.12 | 100km | LC hai mặt |
| GTS-D4012-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 40 | 194 | 1545.32 | 100km | LC hai mặt |
| GTS-D4112-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 41 | 194.1 | 1544,53 | 100km | LC hai mặt |
| GTS-D4212-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 42 | 194,2 | 1543,73 | 100km | LC hai mặt |
| GTS-D4312-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 43 | 194.3 | 1542,94 | 100km | LC hai mặt |
| GTS-D4412-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 44 | 194.4 | 1542.14 | 100km | LC hai mặt |
| GTS-D4512-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 45 | 194,5 | 1541,35 | 100km | LC hai mặt |
| GTS-D4612-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 46 | 194,6 | 1540,56 | 100km | LC hai mặt |
| GTS-D4712-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 47 | 194,7 | 1539,77 | 100km | LC hai mặt |
| GTS-D4812-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 48 | 194,8 | 1538,98 | 100km | LC hai mặt |
| GTS-D4912-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 49 | 194,9 | 1538,19 | 100km | LC hai mặt |
| GTS-D5012-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 50 | 195 | 1537,4 | 100km | LC hai mặt |
| GTS-D5112-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 51 | 195.1 | 1536,61 | 100km | LC hai mặt |
| GTS-D5212-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 52 | 195,2 | 1535,82 | 100km | LC hai mặt |
| GTS-D5312-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 53 | 195.3 | 1535.04 | 100km | LC hai mặt |
| GTS-D5412-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 54 | 195.4 | 1534,25 | 100km | LC hai mặt |
| GTS-D5512-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 55 | 195,5 | 1533.47 | 100km | LC hai mặt |
| GTS-D5612-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 56 | 195,6 | 1532,68 | 100km | LC hai mặt |
| GTS-D5712-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 57 | 195,7 | 1531,9 | 100km | LC hai mặt |
| GTS-D5812-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 58 | 195,8 | 1531.12 | 100km | LC hai mặt |
| GTS-D5912-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 59 | 195,9 | 1530,33 | 100km | LC hai mặt |
| GTS-D6012-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 60 | 196 | 1529,55 | 100km | LC hai mặt |
| GTS-D6112-A0DC | Bộ thu phát SFP DWDM 1,25Gbps | 61 | 196.1 | 1528,77 | 100km | LC hai mặt |
Đặc trưng
Tiêu chuẩn: 0 ° C ~ 70 ° C (32 đến 158 ° F)
Công nghiệp: -40 ° C ~ 85 ° C (-40 đến 185 ° F)
Đăng kí
Khả năng tương thích
Tất cả các mô-đun quang học của Gigaopto đều là mã nguồn mở và có thể được mã hóa để tương thích hoàn toàn với nhiều thiết bị quang học rất phổ biến.Đối với sản phẩm này (1,25G SFP DWDM 100km), vui lòng tham khảo bảng tương thích sau (ví dụ: C17 / 1563,86nm).Nếu bạn muốn biết thêm thông tin về khả năng tương thích, vui lòng liên hệ với chúng tôi.
| Nhãn hiệu tương thích / Số bộ phận | |||
| Nhãn hiệu | P / N | Nhãn hiệu | P / N |
| GIGAOPTO | GTS-D1712-A0DC | CISCO | DWDM-SFP-6386 |
| HPE | DWDM-SFP1G-63.86-100 | Cây bách xù | SFP-1G-DW17-100 |
| Thổ cẩm | 1G-SFP-ZRD-1563.86-100 | HuaWei | DWDM-SFP1G-63.86-100 |
| Vô cùng | DWDM-SFP1G-63.86-100 | H3C | DWDM-SFP1G-63.86-100 |
