Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | 40GBASE SWDM4 | tỷ lệ ngày: | 40Gb / giây |
|---|---|---|---|
| Yếu tố hình thức: | QSFP + | Khoảng cách: | 440m @ OM5 / 350m @ OM4 / 240m @ OM3 |
| Kết nối: | LC hai mặt | Thành phần: | VCSEL + mã PIN |
| Điểm nổi bật: | QSFP-40G-CSR-S, 40G SWDM4 | ||
| Làm nổi bật: | Bộ thu phát quang QSFP + MMF,Bộ thu phát quang 850nm MMF,40GBASE SWDM4 |
||
Dựa trên thỏa thuận đa tiêu chuẩn trong ngành (SWDM-MSA), khả năng tương tác mở hơn so với giải pháp độc quyền khác như QSFP-SR-BD
Tiết kiệm chi phí nâng cấp băng thông từ 10G lên 40G mà không cần thay đổi các sợi hiện có
Sự mô tả

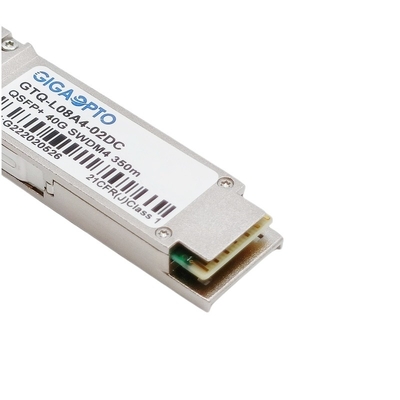

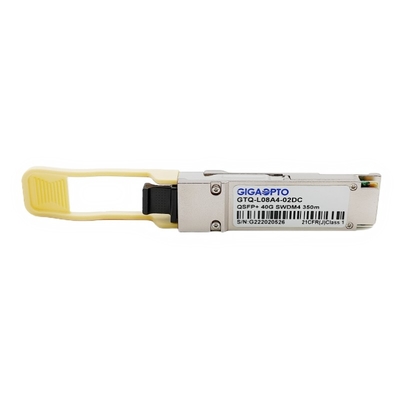

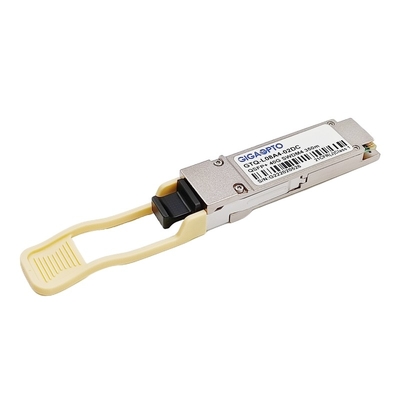

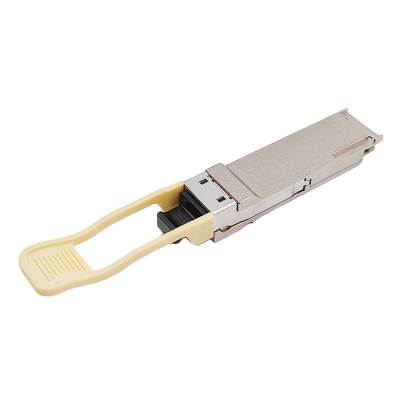

GTQ-L08A4-02DC là một loại bộ thu phát quang có thể cắm được sử dụng công nghệ SWDM (Ghép kênh phân chia theo bước sóng ngắn) hoạt động với sợi quang đa mode, cung cấp 4 kênh trong vùng 850-940nm ở tốc độ 10Gbps / làn, có thể truyền tín hiệu 40G đa kênh trên phạm vi rộng băng tần OM5 ở độ dài lên đến 440m (240m trên OM3 / 350m trên OM4) với đầu nối LC song công.
Sử dụng hai sợi (song công) thay vì tám sợi (SR4), 40G SWDM4-S này là giải pháp thu phát hiệu quả hơn về chi phí cho các ứng dụng di chuyển 10G đến 40G.
Bộ thu phát QSFP + 40Gbase-SWDM4 tuân thủ giao diện điện QSFP + MSA và IEEE 802.3ba XLPPI.
Các chức năng chẩn đoán kỹ thuật số có sẵn thông qua giao diện I2C, như được chỉ định bởi QSFP + MSA.
Sự chỉ rõ
| danh mục sản phẩm | 40Gbase SWDM4 | P / N | GTQ-L08A4-02DC |
| Yếu tố hình thức | QSFP + | Tốc độ dữ liệu | 41,2Gb / giây (4 × 10,3Gb / giây) |
| Khoảng cách liên kết | 440m @ OM5 / 350m @ OM4 / 240m @ OM3 | Loại phương tiện | MMF |
| Bước sóng (CH1-CH4) | 850nm, 880nm, 910nm, 940nm | Kết nối | LC hai mặt |
| Điện áp cung cấp | + 3.3V (điển hình) | Sự tiêu thụ năng lượng | ≤ 3,5W |
| Loại máy phát | 850mm VCSEL | Loại máy thu | GHIM |
| Máy phát điện | -7,5 ~ + 3dBm | Độ nhạy của máy thu | <-9,1dBm |
| Tỷ lệ tuyệt chủng | > 2dB | DOM / DDM | ủng hộ |
| Môi trường | Hoạt động: 0 đến 70 ° C | Sự bảo đảm | 3 năm |
| Bảo quản: -40 ° C đến 85 ° C | Tuân thủ | CE / FCC / RoHS | |
| Các giao thức | 40G Ethernet, SFF-8436, SFF-8636, Tuân thủ MSA | ||
Tính năng
Các ứng dụng
Đặc điểm quang học
| Đặc tính tín hiệu điện đầu vào máy phát (TP1) |
Min |
Đặc trưng |
Max |
Các đơn vị |
Các điều kiện |
| Dung sai điện áp đầu vào một đầu | -0,3 | 4 | V | Tham khảo tín hiệu TP1 chung | |
| AC dung sai điện áp đầu vào chế độ chung | 15 | mV | RMS | ||
| Suy hao đầu vào chênh lệch | Xem 86A.4.1.1 | dB | 10MHz đến 11.1GHz | ||
| Tổn thất trả về đầu vào chế độ chung theo cấp số nhân | 10 | dB | 10MHz đến 11.1GHz | ||
| J2 Jitter dung sai | 0,17 | Giao diện người dùng | |||
| J9 Dung sai Jitter | 0,29 | Giao diện người dùng | |||
| Dung sai độ co ngót theo chiều rộng xung phụ thuộc dữ liệu (DDPWS) |
0,07 |
Giao diện người dùng |
|||
| Giá trị đặc điểm kỹ thuật | |||||
|
Tọa độ mặt nạ mắt: X1, X2 Y1, Y2 |
0,11,0,31 95.350 |
Giao diện người dùng mV |
Tỷ lệ truy cập = 5E-5 |
||
| Tín hiệu hiệu chuẩn nhiễu xuyên âm VMA | 850 | mV |
Trong khi hiệu chỉnh tín hiệu com-pliance |
||
| Thời gian chuyển đổi tín hiệu hiệu chỉnh nhiễu xuyên âm, 20% đến 80% |
34 |
ps |
|||
| Đặc tính tín hiệu đầu ra điện của máy thu (TP4) |
Min |
Đặc trưng |
Max |
Đơn vị |
|
|
Dải dung sai điện áp đầu ra kết thúc đơn |
-0,3 |
4 |
V |
Tham chiếu đến tín hiệu chung |
|
| Điện áp đầu ra chế độ chung AC (RMS) | 7,5 | mV | |||
| Kết thúc không khớp ở 1MHz | 5 | % | |||
| Lỗ trả lại sản lượng chênh lệch | Xem 86A.4.2.1 | dB | 10MHz đến 11,1 GHz | ||
| Tổn thất trả về đầu ra ở chế độ chung | Xem 86A.4.2.2 | dB | 10MHz đến 11,1 GHz | ||
| Thời gian chuyển đổi đầu ra, 20% đến 80% | 28 | ps | |||
| Đầu ra J2 Jitter | 0,42 | Giao diện người dùng | |||
| J9 Jitter đầu ra | 0,65 | Giao diện người dùng | |||
| Giá trị đặc điểm kỹ thuật | |||||
|
Tọa độ mặt nạ mắt: X1, X2 Y1, Y2 |
0,29,0,5 150.425 |
Giao diện người dùng mV |
Tỷ lệ truy cập = 5E-5 |
||
| Nguồn nhiễu xuyên âm VMA, mỗi làn | 700 | mV | Tại TP1a | ||
| Thời gian chuyển đổi nguồn nhiễu xuyên âm, 20% đến 80% | 37 | PS | Tại TP1a | ||
ĐiệnĐặc điểm
| Đặc tính tín hiệu điện đầu vào máy phát (TP1) |
Min |
Đặc trưng |
Max |
Các đơn vị |
Các điều kiện |
| Dung sai điện áp đầu vào một đầu | -0,3 | 4 | V | Tham khảo tín hiệu TP1 chung | |
| AC dung sai điện áp đầu vào chế độ chung | 15 | mV | RMS | ||
| Suy hao đầu vào chênh lệch | Xem 86A.4.1.1 | dB | 10MHz đến 11.1GHz | ||
| Tổn thất trả về đầu vào chế độ chung theo cấp số nhân | 10 | dB | 10MHz đến 11.1GHz | ||
| J2 Jitter dung sai | 0,17 | Giao diện người dùng | |||
| J9 Dung sai Jitter | 0,29 | Giao diện người dùng | |||
| Dung sai độ co ngót theo chiều rộng xung phụ thuộc dữ liệu (DDPWS) |
0,07 |
Giao diện người dùng |
|||
| Giá trị đặc điểm kỹ thuật | |||||
|
Tọa độ mặt nạ mắt: X1, X2 Y1, Y2 |
0,11,0,31 95.350 |
Giao diện người dùng mV |
Tỷ lệ truy cập = 5E-5 |
||
| Tín hiệu hiệu chuẩn nhiễu xuyên âm VMA | 850 | mV |
Trong khi hiệu chỉnh tín hiệu com-pliance |
||
| Thời gian chuyển đổi tín hiệu hiệu chỉnh nhiễu xuyên âm, 20% đến 80% |
34 |
ps |
|||
| Đặc tính tín hiệu đầu ra điện của máy thu (TP4) |
Min |
Đặc trưng |
Max |
Đơn vị |
|
|
Dải dung sai điện áp đầu ra kết thúc đơn |
-0,3 |
4 |
V |
Tham chiếu đến tín hiệu chung |
|
| Điện áp đầu ra chế độ chung AC (RMS) | 7,5 | mV | |||
| Kết thúc không khớp ở 1MHz | 5 | % | |||
| Lỗ trả lại sản lượng chênh lệch | Xem 86A.4.2.1 | dB | 10MHz đến 11,1 GHz | ||
| Tổn thất trả về đầu ra ở chế độ chung | Xem 86A.4.2.2 | dB | 10MHz đến 11,1 GHz | ||
| Thời gian chuyển đổi đầu ra, 20% đến 80% | 28 | ps | |||
| Đầu ra J2 Jitter | 0,42 | Giao diện người dùng | |||
| J9 Jitter đầu ra | 0,65 | Giao diện người dùng | |||
| Giá trị đặc điểm kỹ thuật | |||||
|
Tọa độ mặt nạ mắt: X1, X2 Y1, Y2 |
0,29,0,5 150.425 |
Giao diện người dùng mV |
Tỷ lệ truy cập = 5E-5 |
||
| Nguồn nhiễu xuyên âm VMA, mỗi làn | 700 | mV | Tại TP1a | ||
| Thời gian chuyển đổi nguồn nhiễu xuyên âm, 20% đến 80% | 37 | PS | Tại TP1a | ||
Thông số kỹ thuật giám sát chẩn đoán kỹ thuật số
| Thông số | Đơn vị | Sự chỉ rõ |
| Màn hình nhiệt độ | ° C | ± 3 |
| Màn hình điện áp | V | ± 5% |
| I_bias Monitor | mA | ± 10% |
| Màn hình nguồn đã nhận (Rx) | dB | ± 3.0 |
| Màn hình truyền điện (Tx) | dB | ± 3.0 |
Kích thước cơ học
