Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | QSFP 40GBASE-LR4L | Tốc độ bit: | 40Gb / giây |
|---|---|---|---|
| Bước sóng: | 1310nm CWDM (1270nm-1330nm) | Loại sợi: | SMF |
| Loại LD / PD: | DFB / PIN | Quá trình lây truyền: | 2km |
| Kết nối: | LC hai mặt | Sự bảo đảm: | 36 tháng |
| Điểm nổi bật: | QSFP + 40GbE LR4L cho 2km LC Receptacle DOM | ||
| Làm nổi bật: | Bộ thu phát sợi quang QSFP +,Bộ thu phát sợi quang DOM,Bộ thu phát sợi quang LC |
||

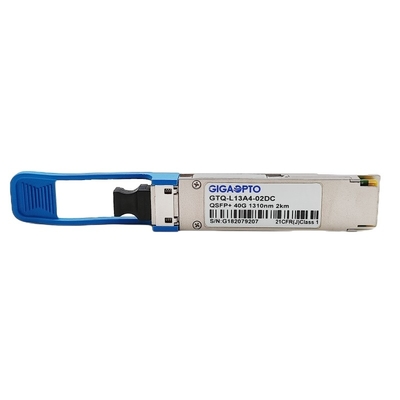

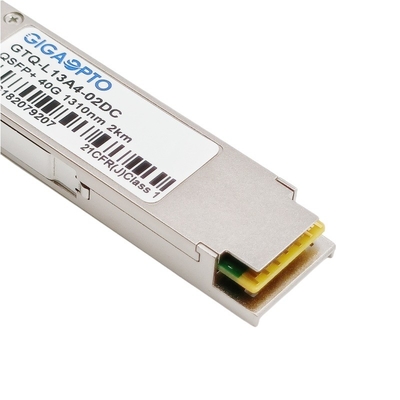

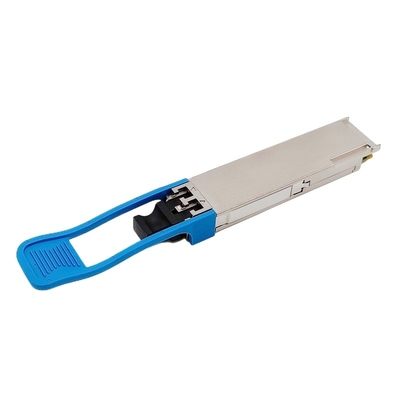

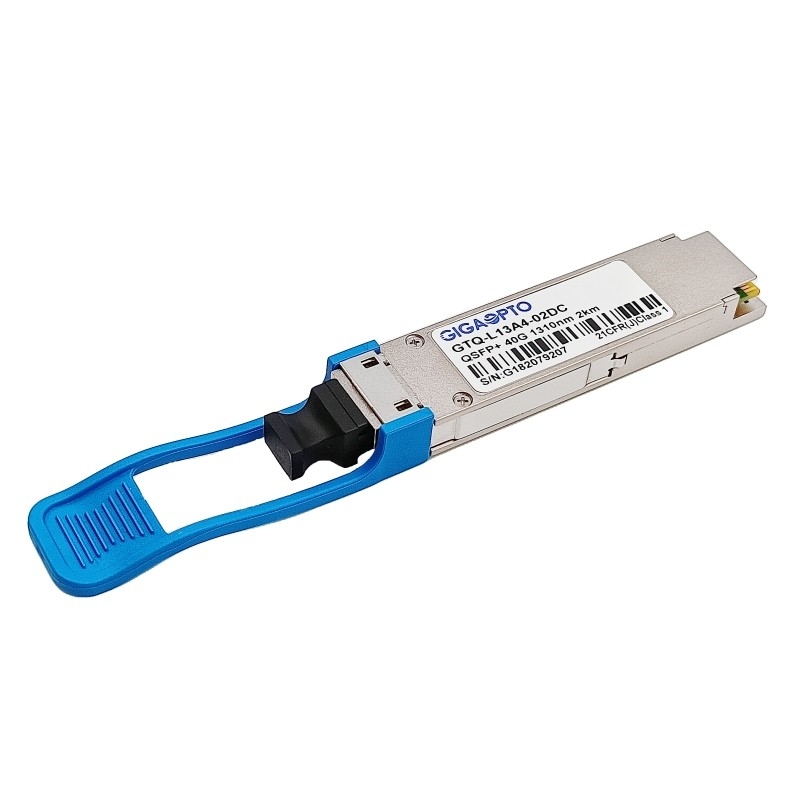

QSFP + Mô-đun thu phát quang LC SMF 40GBASE-LR4L 1310nm 2km DOM DuplexĐối với Ethernet và Trung tâm dữ liệu
Sự mô tả
Bộ thu phát GTQ-L13A4-02DC QSFP LR4 Lite của Gigaopto là một mô-đun được thiết kế cho các ứng dụng liên lạc quang 2km.Thiết kế tuân thủ 40GBASE-LR4 của tiêu chuẩn IEEE P802.3ba.
Mô-đun chuyển đổi 4 kênh đầu vào của dữ liệu điện 10.3125Gb / s thành 4 tín hiệu quang CWDM và ghép chúng thành một kênh duy nhất để truyền dẫn quang 40Gb / s.Ngược lại, ở phía máy thu, mô-đun phân kênh quang học một đầu vào 40Gb / s thành 4 tín hiệu kênh CWDM và chuyển đổi chúng thành dữ liệu điện đầu ra 4 kênh.
Các bước sóng trung tâm của 4 kênh CWDM là 1271, 1291, 1311 và 1331nm là các thành viên của lưới bước sóng CWDM được xác định trong ITU-T G.694.2.Nó chứa một đầu nối LC song công cho giao diện quang và một đầu nối 38 chân cho giao diện điện.Để giảm thiểu sự phân tán quang học trong hệ thống đường dài, sợi quang đơn mode (SMF) phải được áp dụng trong mô-đun này.
Sản phẩm được thiết kế với yếu tố hình thức, kết nối quang / điện và giao diện chẩn đoán kỹ thuật số theo Thỏa thuận đa nguồn QSFP + (MSA).Nó được thiết kế để đáp ứng các điều kiện hoạt động bên ngoài khắc nghiệt nhất bao gồm nhiệt độ, độ ẩm và nhiễu EMI.
Sự chỉ rõ
| Bưu kiện | QSFP | Tốc độ dữ liệu | 41,2Gb / giây (4 × 10,3Gb / giây) |
| Bước sóng trung tâm | 1310nm CWDM | Phạm vi tiếp cận tối đa | 2km |
| Giao diện | LC hai mặt | Loại sợi | SMF |
| Loại máy phát | DFB | Loại máy thu | GHIM |
| Công suất TX trên mỗi làn đường | -7 ~ 2.3dBm | Độ nhạy RX trên mỗi làn đường | <-11,5dBm |
| Ngân sách điện | 4,5dB | Quá tải RX | > 2.3dBm |
| Sự thât thoat năng lượng | ≤3,5W | Tỷ lệ tuyệt chủng | > 3,5dB |
| Máy chủ FEC | Được hỗ trợ | Tỷ lệ lỗi bit (BER) | 1E-12 |
| DOM | Được hỗ trợ | Nhiệt độ hoạt động | 0 đến 70 ° C (32 đến 158 ° F) |
| OEM / ODM | Được hỗ trợ | BTMF | 5.000.000 giờ |
| Các giao thức | 40G Ethernet, Kênh sợi quang vô cực, SATA / SAS3, Tuân thủ MSA | ||
Đặc trưng
Đăng kí
Tiêu chuẩn
Thông số kỹ thuật Điện
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú |
| Sự tiêu thụ năng lượng | 3.5 | W | ||||
| Nguồn cung hiện tại | Icc | 1.1 | Một | |||
| Thời gian khởi tạo bật nguồn bộ thu phát | 2000 | bệnh đa xơ cứng | 1 | |||
| Máy phát (Mỗi làn) | ||||||
| Dung sai điện áp đầu vào một đầu (Lưu ý 2) | -0,3 | 4.0 | V | Tham khảo tín hiệu TP1 | ||
| Dung sai điện áp đầu vào chế độ chung AC | 15 | mV | RMS | |||
| Điện áp đầu vào vi phân | 50 | mVpp | LOSA | |||
| Ngưỡng xoay | Ngưỡng | |||||
| Thay đổi điện áp đầu vào khác biệt | Zin, pp | 190 | - | 700 | mVpp | - |
| Trở kháng đầu vào vi sai | Zin | 90 | 100 | 110 | om | - |
| Người nhận (Mỗi làn) | ||||||
| Điện áp đầu ra một đầu | -0,3 | 4.0 | V | Tham chiếu đến tín hiệu chung | ||
| Điện áp đầu ra chế độ chung AC | 7,5 | mV | RMS | |||
| Điện áp đầu ra khác biệt Swing | Zout, pp | 300 | 850 | mVpp | ||
| Trở kháng đầu ra vi sai | Zout | 90 | 100 | 110 | om | |
Đặc điểm quang học
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú |
|
Bước sóng làn |
L0 | 1264,5 | 1271 | 1277,5 | nm | |
| L1 | 1284,5 | 1291 | 1297,5 | nm | ||
| L2 | 1304,5 | 1311 | 1317,5 | nm | ||
| L3 | 1324,5 | 1331 | 1337,5 | nm | ||
| Hệ thống điều khiển | ||||||
| SMSR | SMSR | 30 | dB | |||
| Tổng công suất khởi động trung bình | PT | 8,3 | dBm | |||
| Công suất khởi động trung bình, mỗi làn đường | PAVG | -7.0 | 2.3 | dBm | ||
| OMA, từng làn đường | POMA | -6.0 | 3.5 | dBm | 1 | |
| Sự khác biệt về công suất khởi động giữa hai làn đường (OMA) bất kỳ | Ptx, khác biệt | 6,5 | dB | |||
|
Khởi động Nguồn trong OMA trừ Máy phát và Hình phạt phân tán (TDP), mỗi làn đường |
-6,8 |
dBm |
||||
| TDP, mỗi làn đường | TDP | 2,6 | dB | |||
| Tỷ lệ tuyệt chủng | ER | 3.5 | dB | |||
| RIN20OMA | RIN | -128 | dB / Hz | |||
| Khả năng chịu mất mát trở lại quang học | TOL | 20 | dB | |||
| Phản xạ máy phát | RT | -12 | dB | |||
| Mặt nạ mắt {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 2 | ||||
| Máy phát TẮT nguồn khởi động trung bình, mỗi làn đường | Poff | -30 | dBm | |||
| Người nhận | ||||||
| Ngưỡng sát thương, mỗi làn đường | THỨ TỰd | 4,5 | dBm | 3 | ||
| Tổng công suất nhận trung bình | 8,3 | dBm | ||||
| Công suất nhận trung bình, mỗi làn đường | -11,6 | 2.3 | dBm | |||
| Nhận điện (OMA), mỗi làn | 3.5 | dBm | ||||
| Độ nhạy máy thu (OMA), mỗi làn | SEN | -11,5 | dBm | |||
| Khẳng định LOS | LOSA | -28 | dBm | |||
| LOS Deassert | LOSD | -15 | dBm | |||
| LOS trễ | LOSH | 0,5 | dB | |||
| Máy thu Điện 3 dB trên Tần số ngắt, mỗi ngõ | Fc | 12.3 | GHz | |||
Ghi chú:
1. Ngay cả khi TDP <1 dB, OMA min phải vượt quá giá trị nhỏ nhất được chỉ định ở đây.
2. Xem Hình 2 bên dưới.
3. Máy thu phải có khả năng tiếp xúc liên tục với tín hiệu quang đầu vào đã được điều chế có mức công suất này trên một làn mà không bị hư hại.Máy thu không phải hoạt động chính xác ở công suất đầu vào này.
4. Được đo với tín hiệu kiểm tra sự phù hợp ở đầu vào máy thu cho BER = 1x10-12.
5. Hình phạt nhắm mắt theo chiều dọc và giật mắt căng thẳng là các điều kiện kiểm tra để đo độ nhạy của máy thu bị căng thẳng.Chúng không phải là đặc điểm của máy thu.
Khả năng tương thích
Các bộ thu phát quang của Gigaopto tương thích 100% với tất cả các thương hiệu chuyển mạch lớn và sẽ không gây ra thiệt hại cho các thiết bị OEM.
Để đảm bảo chất lượng và độ tương thích của sản phẩm, mỗi sản phẩm đều được kiểm tra kỹ lưỡng trên các thiết bị tương ứng trước khi giao cho khách hàng.
Để có khả năng tương thích GTQ-L13A4-02DC này, vui lòng tham khảo bảng tương ứng P / N.Nếu thương hiệu và số bộ phận bạn đang tìm kiếm không được liệt kê bên dưới, vui lòng cho chúng tôi biết và chúng tôi rất vui được cung cấp thêm thông tin chi tiết cho bạn.
| Nhãn hiệu tương thích / Số bộ phận | |||
| Nhãn hiệu | PhầnCon số | Nhãn hiệu | PhầnCon số |
| Gigaopto | GTQ-L13A4-02DC | Arista | QSFP-40G-LRL4 |
| Cisco | WSP-Q40GLR4L | HW | 02311YVB |
| Vô cùng | 10334 | Cây bách xù | JNP-QSFP-40GE-IR4 |
| HPE H3C | JL286A | Thổ cẩm | 40G-QSFP-LR4L |
| D-Link | DEM-QX02Q-IR4 | Mellanox | MC2210511-IR4 |
| F5 Mạng | F5-UPG-QSFP + IR4 | Fortinet | FG-TRAN-QSFP + IR |
| Avago | QSFP-40GE-IR4 | Palo Alto Networks | PAN-40G-QSFP-LX4 |
| H3C | QSFP-40G-LR4L-WDM1300 | MikroTik | Q + 31DLC2D |
| Đồng minh Telesis | QSFPIR4 | Chelsio | SM40G-IR |
| Edge-Core | ET6401-IR4 | MRV | QSFP-40G-IR |
| Intel | QSFP-IR4-40G | Ciena | QSFP-40GE-IR4 |
| Điểm kiểm tra | CPAC-TR-40IR-SSM160-QSFP-C | AvayA | AA1404001-E6 |
Kích thước gói hàng
Mô-đun được thiết kế để khiếu nại với đặc điểm kỹ thuật QSFP + MSA.Kích thước gói được quy định trong SFF-8436.
Để biết thêm về Dòng bộ thu phát QSFP + 40GBASE của chúng tôi, vui lòng tham khảo biểu mẫu sau
| P / N | Sự mô tả | Chiều dài sóng | Với tới | TX / RX | Công suất TX (dBm) | Cảm biến Rx. (DBm) | Kết nối |
| GTQ-M85A4-02DC | 40G SR4 | 850nm | 150m | VCSEL / mã PIN | -7,6 ~ 2,4 | <-9,5 | MTP / MPO-12 |
| GTQ-B08A4-02DC | 40G SR BiDi | 850 / 900nm | 150m | VCSEL / mã PIN | -4 ~ 5 | <-11 | LC |
| GTQ-B08A4-04DC | 40G eSR4 | 850nm | 300m | VCSEL / mã PIN | -7,5 ~ 0 | <-11 | MTP / MPO-12 |
| GTQ-M13A4-02DC | 40G PSM IR4 | 1310nm | 1,4km | DFB / PIN | -5,5 ~ + 1,5 | <-11,5 | MTP / MPO-12 |
| GTQ-L13A4-M2DC | 40GBASE-UNIV | 1310nm | 150m / 2km | DFB / PIN | -7 ~ 4.3 / -10 ~ 2.3 | <-10 / <- 13,7 | LC |
| GTQ-L13A4-02DC | 40G LR4 Lite | 1310nm CWDM | 2km | DFB / PIN | -7 ~ 2,3 | <-11,5 | LC |
| GTQ-M13A4-10DC | 40G LR4 | 1310nm CWDM | 10km | DFB / PIN | -7 ~ 2,3 | <-11,5 | LC |
| GTQ-M13A4-10DC | 40G PSM4 | 1310nm | 10km | DFB / PIN | -6 ~ -1 | <-14,4 | MTP / MPO-12 |
| GTQ-M13A4-20DC | 40G eLR4 | 1310nm CWDM | 20km | DFB / PIN | -4,5 ~ 2,3 | <-12,5 | LC |
| GTQ-B13A4-40DC | 40G ER4 | 1310nm CWDM | 40km | DFB / APD | -2,7 ~ 4,5 | <-21,2 | LC |
| GTQ-M13A4-02DC | 40G PSM4 Lite | 1310nm | 2km | DFB / PIN | -6 ~ -1 | <-14,4 | MTP / MPO-12 |
| GTQ-B13A4-30DC | 40G ER4 Lite | 1310nm CWDM | 30km | DFB / APD | -3,7 ~ 4,5 | <-18 | LC |
