Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | 40G SR BD | Tốc độ bit: | 40Gb / giây |
|---|---|---|---|
| Yếu tố hình thức: | QSFP + | Bước sóng: | 832nm - 918nm |
| Truyền dẫn sợi quang: | 150m @ OM4 / 100m @ OM3 | Giao diện: | Đế cắm kép LC |
| Điểm nổi bật: | 40GBASE-SR4 QSFP + MMF 832nm - 918nm VCSEL 150M Dual LC | ||
| Làm nổi bật: | Bộ thu phát quang BiDi QSFP +,Bộ thu phát quang 40GBASE SR QSFP +,Mô-đun MMF 918nm |
||

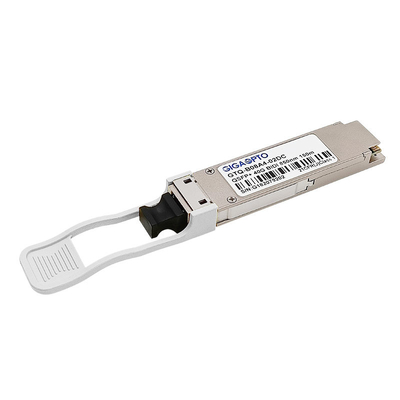

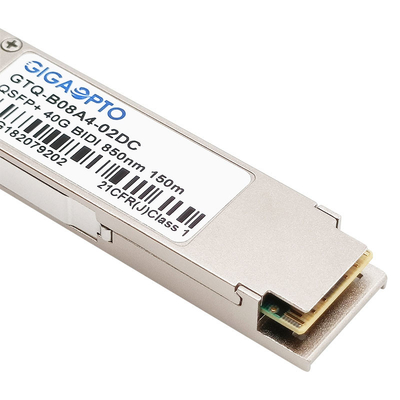

40GBASE-SR Bi-Directional QSFP +Mô-đun thu phát quang LC MMF song côngcho Ethernet và Trung tâm dữ liệu
Sự mô tả
Mô-đun thu phát hai chiều (BiDi) GTQ-B08A4-02DC QSFP + SR của Gigaopto là một bộ thu phát quang có thể cắm được với giao diện đầu nối LC song công để liên lạc dữ liệu tầm ngắn và các ứng dụng kết nối bằng cách sử dụng MultiMode Fiber (MMF).
Bộ thu phát BiDi QSFP + 40Gbps bên trong ghép giao diện XLPPI 4x10G thành hai kênh điện 20Gb / s, truyền và nhận từng kênh quang học qua một sợi LC đơn giản sử dụng quang học hai chiều.Điều này dẫn đến băng thông tổng hợp là 40Gbps vào cáp LC song công.
Nó hỗ trợ kết nối 40Gbps qua cáp MMF song công đồng thời cho phép triển khai 40G bằng cơ sở hạ tầng tương tự như 10G (10GBASE-SR) mà không cần thêm bất kỳ sợi nào.
Nó có thể đạt tới 150m qua sợi quang đa chế độ OM4 (MMF) sử dụng bước sóng 832nm đến 918nm qua đầu nối LC.
Bộ thu phát 40G SR4 BD này cung cấp các giải pháp Ethernet 40GBASE mật độ cao và công suất thấp cho trung tâm dữ liệu, mạng điện toán hiệu suất cao, các ứng dụng lõi doanh nghiệp và lớp phân phối.
Nó hoàn toàn tuân thủ QSFP + MSA, IEEE 802.3ba-2010.
Sự chỉ rõ
| Bưu kiện | QSFP + | Tốc độ dữ liệu (Gbps) | 40Gb / giây |
| Bước sóng trung tâm | 832nm ~ 918nm | Truyền cáp | 150m @ OM4 / 100m @ OM3 |
| Giao diện | LC hai mặt | Loại cáp | MMF |
| Loại máy phát | VCSEL 850 / 900nm | Loại máy thu | GHIM |
| Công suất TX trên mỗi làn đường | -4 ~ 5dBm | Độ nhạy RX trên mỗi làn đường | <-11.0dBm |
| Ngân sách điện | 6dB | Tỷ lệ tuyệt chủng | > 3,5dB |
| Sự thât thoat năng lượng | ≤3,5W | CDR | không có |
| DDM / DOM | N / A | Nhiệt độ hoạt động | 0 đến 70 ° C (32 đến 158 ° F) |
| Chức năng FEC | Được hỗ trợ | OEM / ODM | Được hỗ trợ |
| Các giao thức | 40G Ethernet, IEEE802.3ba-2010, Tuân thủ MSA | ||
| Tuân thủ | IEC / EN 61000-4-2, IEC-60825,FDA 21CFR 1040.10 và 1040.11,RoHS | ||
Đặc trưng
Các ứng dụng
Tiêu chuẩn
Đặc tính điện (TOP = 0 đến 70 ° C, VCC = 3,13 đến 3,47 Volts)
| Tham số | Biểu tượng | Min | Typ | Max | Đơn vị | Ghi chú |
| Tốc độ dữ liệu trên mỗi kênh | - |
10.312 5 |
11,2 | Gb / giây | ||
| Sự tiêu thụ năng lượng | - | 2,5 | 3.5 | W | ||
| Nguồn cung hiện tại | Icc | 0,75 | 1,0 | Một | ||
| Kiểm soát I / O Điện áp-Cao | VIH | 2.0 | Vcc | V | ||
| Kiểm soát I / O Điện áp-Thấp | BIỆT THỰ | 0 | 0,7 | V | ||
| Liên kênh Skew | TSK | 150 | Ps | |||
| Thời gian ĐẶT LẠI | 10 | Chúng ta | ||||
| ĐẶT LẠI Thời gian xác nhận lại | 100 | bệnh đa xơ cứng | ||||
| Thời gian bật nguồn | 100 | bệnh đa xơ cứng | ||||
| Hệ thống điều khiển | ||||||
|
Điện áp đầu ra duy nhất Sức chịu đựng |
0,3 | 4 | V | 1 | ||
|
Chế độ chung Điện áp Sức chịu đựng |
15 | mV | ||||
| Truyền điện áp khác biệt đầu vào | VI | 120 | 1200 | mV | ||
| Truyền trở kháng khác biệt đầu vào | ZIN | 80 | 100 | 120 | ||
| Jitter đầu vào phụ thuộc dữ liệu | DDJ | 0,1 | Giao diện người dùng | |||
| Đầu vào dữ liệu Tổng Jitter | TJ | 0,28 | Giao diện người dùng | |||
| Người nhận | ||||||
| Điện áp đầu ra duy nhất | 0,3 | 4 | V | |||
| Sức chịu đựng | ||||||
| Điện áp Diff đầu ra Rx | Vo | 600 | 800 | mV | ||
| Điện áp tăng và giảm đầu ra Rx | Tr / Tf | 35 | ps | 1 | ||
| Tổng Jitter | TJ | 0,7 | Giao diện người dùng | |||
| Jitter xác định | DJ | 0,42 | Giao diện người dùng | |||
Thông số quang học (TOP = 0 đến 70 ° C, VCC = 3,0 đến 3,6 Volts)
| Tham số | Biểu tượng | Min | Typ | Max | Đơn vị | Tham chiếu |
| Hệ thống điều khiển | ||||||
| Bước sóng quang CH1 | λ | 832 | 850 | 868 | nm | |
| Bước sóng quang học CH2 | λ | 882 | 900 | 918 | nm | |
| Chiều rộng phổ RMS | Buổi chiều | 0,5 | 0,65 | nm | ||
| Công suất quang trung bình trên mỗi kênh | Pavg | -4 | -2,5 | +5.0 | dBm | |
| Tắt nguồn laser trên mỗi kênh | Poff | -30 | dBm | |||
| Tỷ lệ tuyệt chủng quang học | ER | 3.5 | dB | |||
| Tiếng ồn cường độ tương đối | Rin | -128 |
dB / H Z |
1 | ||
| Khả năng chịu mất mát trở lại quang học | 12 | dB | ||||
| Người nhận | ||||||
| Bước sóng trung tâm quang học CH1 | λ | 882 | 900 | 918 | nm | |
| Bước sóng trung tâm quang học CH2 | λ | 832 | 850 | 868 | nm | |
| Độ nhạy của máy thu trên mỗi kênh | R | -11 | dBm | |||
| Công suất đầu vào tối đa | PTỐI ĐA | +0,5 | dBm | |||
| Người nhận phản ánh | Rrx | -12 | dB | |||
| Khẳng định LOS | LOSD | -14 | dBm | |||
| Khẳng định LOS | LOSMột | -30 | dBm | |||
| LOS trễ | LOSH | 0,5 | dB | |||
Ghi chú
1. Phản xạ 12dB
Khả năng tương thích
Gigaopto sản xuất và tích trữ đầy đủ các bộ thu phát quang lên đến 100G.Tất cả các mô-đun thu phát quang của chúng tôi đều được kiểm tra chất lượng về khả năng tương thích với môi trường chuyển mạch mục tiêu và tương thích 100% với các thương hiệu lớn như Cisco, Brocade, HP, Juniper, HW, Alcatel-Lucent, Extreme, Arista, Force10, D-link , 3Com, v.v. và cung cấp bảo hành 3 năm.
Đối với Bộ thu phát GTQ-B08A4-02DC 40G SR BD này, vui lòng tham khảo bảng tương ứng P / N.Nếu bạn cần thêm khả năng tương thích, vui lòng cho chúng tôi biết.
| Nhãn hiệu tương thích / Số bộ phận | |||
| Nhãn hiệu | Số bộ phận | Nhãn hiệu | Số bộ phận |
| Gigaopto | GTQ-B08A4-02DC | Arista | QSFP-40G-SRBD |
| Cisco | QSFP-40G-SR-BD | Cây bách xù | JNP-QSFPP-40G-BXSR |
| H3C | QSFP-40G-BIDI-SR-MM850 | HW | QSFP-40G-SR-BD |
Kích thước cơ học
Để biết thêm về Dòng bộ thu phát 40GBASE của chúng tôi, vui lòng tham khảo biểu mẫu sau
| P / N | Sự mô tả | Với tới | TX / RX | Công suất TX (dBm) | Cảm biến Rx. (DBm) | Kết nối |
| GTQ-M85A4-02DC | 40G SR4 | 150m | VCSEL / PIN 850nm | -7,6 ~ 2,4 | <-9,5 | MTP / MPO-12 |
| GTQ-B08A4-02DC | 40G SR BiDi | 150m | VCSEL / PIN 850 / 900nm | -4 ~ 5 | <-11 | LC |
| GTQ-B08A4-04DC | 40G eSR4 | 300m | VCSEL / PIN 850nm | -7,5 ~ 0 | <-9,9 | MTP / MPO-12 |
| GTQ-M13A4-02DC | 40G PSM IR4 | 1,4km | FP / PIN 1310nm | -5,5 ~ + 1,5 | <-11,5 | MTP / MPO-12 |
| GTQ-L13A4-M2DC | 40GBASE-UNIV | 150m / 2km | 1310nm DFB / PIN | -7 ~ 4.3 / -10 ~ 2.3 | <-10 / <- 13,7 | LC |
| GTQ-L13A4-02DC | 40G LR4 Lite | 2km | CWDM DFB / PIN | -7 ~ 2,3 | <-11,5 | LC |
| GTQ-M13A4-10DC | 40G LR4 | 10km | CWDM DFB / PIN | -7 ~ 2,3 | <-11,5 | LC |
| GTQ-M13A4-10DC | 40G PSM4 | 10km | 1310nm DFB / PIN | -6 ~ -1 | <-14,4 | MTP / MPO-12 |
| GTQ-M13A4-20DC | 40G eLR4 | 20km | CWDM DFB / PIN | -4,5 ~ 2,3 | <-12,5 | LC |
| GTQ-B13A4-40DC | 40G ER4 | 40km | CWDM DFB / APD | -2,7 ~ 4,5 | <-21,2 | LC |
| GTQ-M13A4-02DC | 40G PSM4 Lite | 2km | 1310nm DFB / PIN | -6 ~ -1 | <-14,4 | MTP / MPO-12 |
| GTQ-B13A4-30DC | 40G ER4 Lite | 30km | CWDM DFB / APD | -3,7 ~ 4,5 | <-18 | LC |
