Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | 40GBASE ER4 Lite | Tốc độ dữ liệu: | 44,8Gb / giây |
|---|---|---|---|
| Yếu tố hình thức: | QSFP + | Bước sóng: | CWDM (1270nm-1330nm) |
| Thành phần: | DFB / APD | Với tới: | 30km |
| DDM / DOM: | Được hỗ trợ | OEM / ODM: | Được hỗ trợ |
| Điểm nổi bật: | QSFP + 40G ER4 Lite 30KM, 40GBASE-ER4 Lite 30KM LC DOM | ||
| Làm nổi bật: | Bộ thu phát quang DOM LC,Bộ thu phát quang LC 1310nm,Mô-đun thu phát QSFP + LC |
||
Tương thích chungQSFP + 40GCƠ SỞER4Lite30 nghìn triệuSMF 1310nmLCMô-đun thu phát quang DOM cho Ethernet và Trung tâm dữ liệu
Sự mô tả

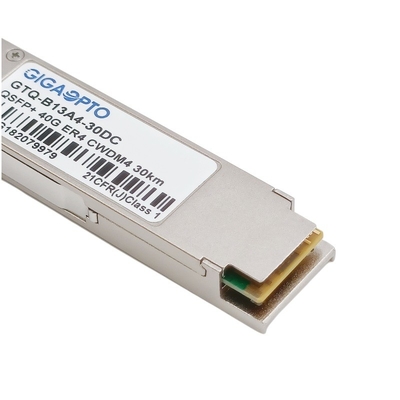

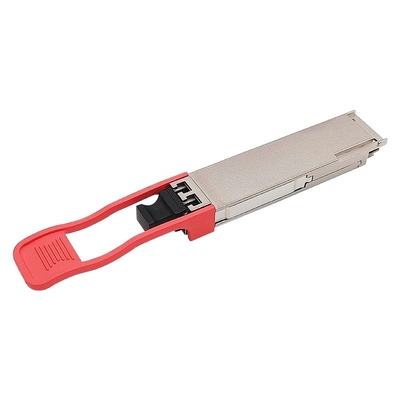

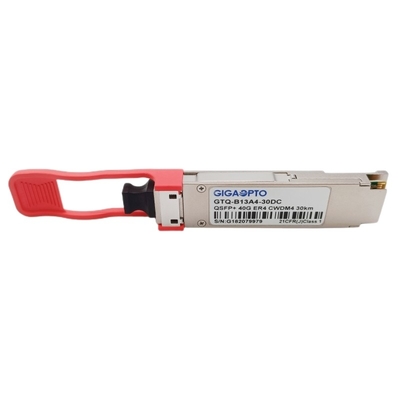

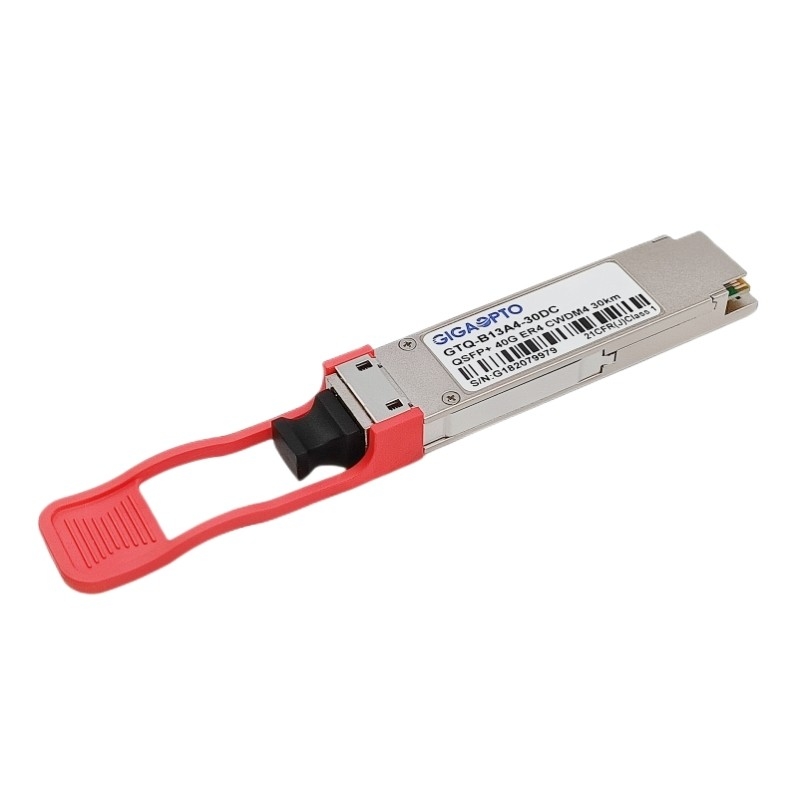

ĐâyGTQ-B13A4-30DCMô-đun thu phát 40GBASE ER4 Lite được thiết kế để sử dụng trong thông lượng 40GBASE Ethernet lên đến 30km qua cáp quang đơn mode (SMF). Bộ thu phát này tuân thủ tiêu chuẩn QSFP + MSA, IEEE 802.3bm 40GBASE-ER4.
Mô-đun chuyển đổi 4 kênh đầu vào của dữ liệu điện 10Gb / s thành 4 tín hiệu quang CWDM và ghép chúng thành một kênh duy nhất để truyền dẫn quang 40Gb / s.Ngược lại, ở phía máy thu, mô-đun khử ghép kênh quang học một đầu vào 40Gb / s thành tín hiệu kênh 4CWDM và chuyển đổi chúng thành dữ liệu điện đầu ra 4 kênh.Các bước sóng trung tâm của 4 kênh CWDM là 1271, 1291, 1311 và 1331nm là các thành viên của lưới bước sóng CWDM được xác định trong ITU-T G694.2.Nó chứa một đầu nối LC song công cho giao diện quang và một đầu nối 38 chân cho giao diện điện.Để giảm thiểu sự phân tán quang học trong hệ thống đường dài, sợi quang đơn mode (SMF) phải được áp dụng trong mô-đun này.
Sự chỉ rõ
| Bưu kiện | QSFP + | Tốc độ dữ liệu | 40Gb / giây (4 × 10Gb / giây) |
| Bước sóng trung tâm | 1271/1291/1311 / 1331nm | Khoảng cách cáp tối đa | 30km |
| Kết nối | LC hai mặt | Loại phương tiện | SMF |
| Loại máy phát | 4 CWDM DFB không làm mát | Loại máy thu | APD |
| Công suất đầu ra TX | -3,7 ~ 4,5dBm | Độ nhạy của máy thu | <-18dBm |
| Ngân sách quang học | 14,3 dB | Quá tải Rx | > -1,5 dB |
| Chẩn đoán kỹ thuật số | Được hỗ trợ | Tỷ lệ tuyệt chủng | > 3,5 dB |
| OEM / ODM | Được hỗ trợ | Phạm vi nhiệt độ | 0 đến 70 ° C (32 đến 158 ° F) |
| Sự bảo đảm | 3 năm | Các giao thức | QSFP + MSA, IEEE 802.3bm |
Đặc trưng
Đăng kí
Tiêu chuẩn
Để biết thêm về Dòng bộ thu phát 40GBASE của chúng tôi, vui lòng tham khảo biểu mẫu sau
| P / N | Sự mô tả | Chiều dài sóng | Với tới | Loại sợi | Công suất TX (dBm) | Cảm biến Rx. (DBm) |
| GTQ-M85A4-02DC | 40G SR4 | 850nm | 150m | MMF | -7,6 ~ 2,4 | <-9,5 |
| GTQ-B08A4-02DC | 40G SR BiDi | 850 / 900nm | 150m | MMF | -4 ~ 5 | <-11 |
| GTQ-B08A4-04DC | 40G eSR4 | 850nm | 300m | MMF | -7,5 ~ 0 | <-11 |
| GTQ-M13A4-02DC | 40G PSM IR4 | 1310nm | 1,4km | SMF | -5,5 ~ 1,5 | <-11,5 |
| GTQ-L13A4-M2DC | 40GBASE-UNIV | 1310nm | 150m / 2km | MMF / SMF | -7 ~ 4.3 / -10 ~ 2.3 | <-10 / <- 13,7 |
| GTQ-L13A4-02DC | 40G LR4 Lite | 1310nm CWDM | 2km | SMF | -7 ~ 2,3 | <-11,5 |
| GTQ-M13A4-10DC | 40G LR4 | 1310nm CWDM | 10km | SMF | -7 ~ 2,3 | <-11,5 |
| GTQ-M13A4-10DC | 40G PSM4 | 1310nm | 10km | SMF | -6 ~ -1 | <-14,4 |
| GTQ-M13A4-20DC | 40G eLR4 | 1310nm CWDM | 20km | SMF | -4,5 ~ 2,3 | <-12,5 |
| GTQ-B13A4-40DC | 40G ER4 | 1310nm CWDM | 40km | SMF | -2,7 ~ 4,5 | <-21,2 |
| GTQ-M13A4-02DC | 40G PSM4 Lite | 1310nm | 2km | SMF | -6 ~ -1 | <-14,4 |
| GTQ-B13A4-30DC | 40G ER4 Lite | 1310nm CWDM | 30km | SMF | -3,7 ~ 4,5 | <-18 |
| Ghi chú | OEM / ODM được hỗ trợ | |||||
