Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | 10GBASE-LRM2 | Tốc độ bit: | 10Gb / giây |
|---|---|---|---|
| Loại biểu mẫu: | SFP + | Bước sóng: | 1310nm |
| Phương tiện truyền thông: | SMF | Các thành phần: | FP + mã PIN |
| Với tới: | 2km | Kết nối: | LC hai mặt |
| Từ khóa: | SFP-10G-LRM2 |

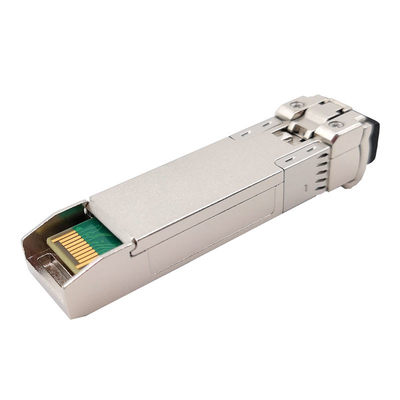

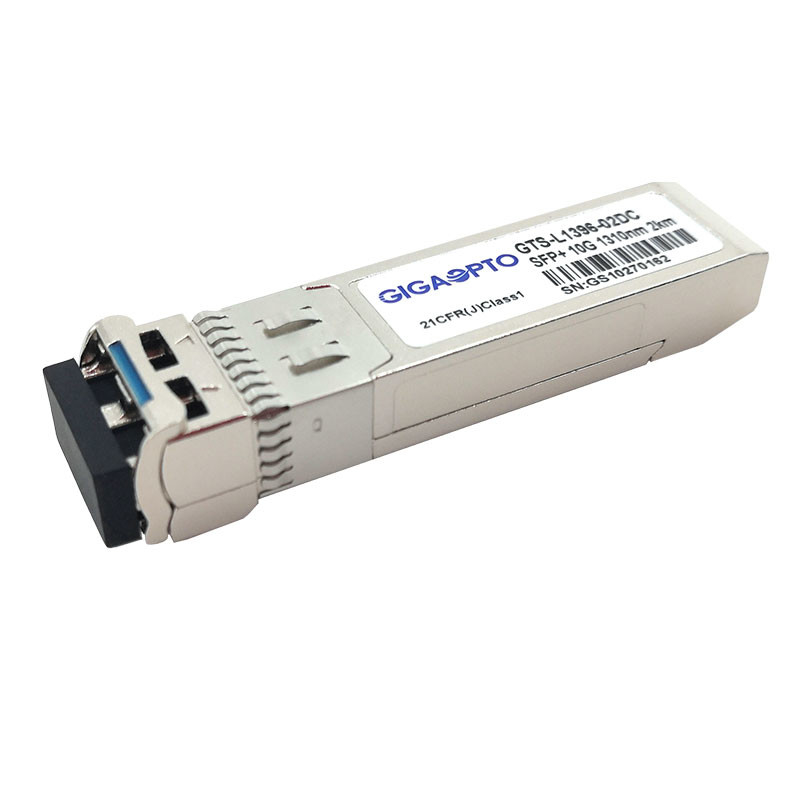

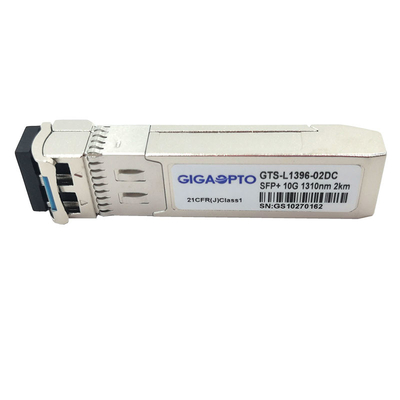

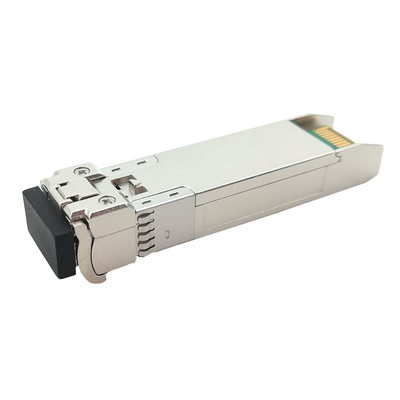

10GBASE LRM2 SFP Plus 1310nm SMF 2km Bộ thu phát quang LC DOM
Sự mô tả
Mô-đun thu phát SFP + 10GBASE-LRM2 hiệu suất cao, tiết kiệm chi phí này được thiết kế để sử dụng trong Ethernet 10GBASE, hỗ trợ truyền 2km qua sợi đơn mode sợi đôi thông qua đầu nối LC sử dụng bước sóng danh định 1310nm.
Bộ thu phát SFP + 10G LRM2 này bao gồm hai phần: bộ phát laser 1310nm FP có độ tin cậy cao và một điốt quang PIN có độ nhạy cao, tất cả các mô-đun đều đáp ứng các yêu cầu về an toàn laser Loại 1.
Bộ thu phát này tương thích với SFF-8431, SFF-8432 và IEEE 802.3ae 10GBASE-LR.Nó có đầu nối SFP + loại cạnh 20 chân để cho phép khả năng cắm nóng.
Giám sát chẩn đoán kỹ thuật số khả dụng thông qua giao diện nối tiếp 2 dây, như được chỉ định trong SFF-8472.Với mức tiêu thụ điện năng thấp, tốc độ cao, bộ thu phát 10G SFP + LRM2 này được sử dụng rộng rãi cho trung tâm dữ liệu, Kênh cáp quang 10G, SONET và SDH, v.v.
Mỗi bộ thu phát đều được kiểm tra quang học 100% và kiểm tra khả năng tương thích trước khi xuất xưởng.
Sự chỉ rõ
| Công nghệ đóng gói | SFP + | Tốc độ bit tối đa | 10G |
| Bước sóng (TX) | 1310nm | Phạm vi tiếp cận sợi | 2km |
| Kết nối | LC hai mặt | Phương tiện truyền thông | SMF |
| Loại máy phát | Laser FP | Loại máy thu | GHIM |
| Công suất đầu ra TX | -8,2 ~ -0,5dBm | Độ nhạy RX | <-14,4dBm |
| Quyền lực-ngân sách | 6,2dB | Tỷ lệ tuyệt chủng | > 3,5dB |
| Sự tiêu thụ năng lượng | ≤1.0W | Quá tải RX | > 0,5dBm |
| Hỗ trợ DOM | Đúng | Phạm vi nhiệt độ | Com. |
| OEM / ODM | Được hỗ trợ | Thời gian giới hạn bảo hành | 36 tháng |
| Các giao thức | Tuân thủ SFP + MSA, CPRI, eCPRI | ||
Đặc trưng
Đăng kí
Đặc điểm điện và quang học
| Đặc điểm điện từ | ||||||
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú |
| Tổng nguồn cung hiện tại | TôiCC | 300 | mA | |||
| Hệ thống điều khiển | ||||||
| Điện áp đầu vào vi sai máy phát | 180 | 1200 | mV | |||
| Tx_Fault Điện áp đầu ra - Cao | VOH | 2,4 | Vcc | V | LVTTL | |
| Tx_Fault Điện áp đầu ra - Thấp | VCV | 0 | 0,4 | V | LVTTL | |
| Tx_Disable Điện áp đầu vào - Cao | VIH | 2 | Vcc | V | LVTTL | |
| Tx_Disable Điện áp đầu vào - Thấp | VIL | 0 | 0,8 | V | LVTTL | |
| Trở kháng vi sai đầu vào | 90 | 100 | 110 | Ω | ||
| Người nhận | ||||||
| Điện áp đầu ra khác biệt của máy thu | 300 | 850 | mV | |||
| Điện áp đầu ra LOS - Cao | VOH | 2,4 | Vcc | V | LVTTL | |
| Điện áp đầu ra LOS - Thấp | VCV | 0 | 0,4 | V | LVTTL | |
| Trở kháng vi sai đầu ra | 90 | 100 | 110 | Ω | ||
| Đặc điểm máy phát quang | |||||||
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú | |
| Công suất đầu ra trung bình | PNGOÀI | -8,2 | +0,5 | dBm | |||
| Bước sóng trung tâm | λc | 1260 | 1310 | 1360 | nm | ||
| Chiều rộng quang phổ | ∆λ | 2,8 | nm | ||||
| Tỷ lệ tuyệt chủng | ER | 3.5 | dB | ||||
| Tiếng ồn cường độ tương đối | RIN | -128 | dB / Hz | ||||
| Thời gian tăng / giảm quang học | TR/ TF | 28 | 50 | ps | |||
| Máy phát và hình phạt phân tán | TDP | 3.2 | dB | ||||
| Máy phát TẮT nguồn | PTẮT | -45 | dBm | ||||
| Sơ đồ mắt đầu ra | Tuân theo IEEE802.3ae | ||||||
| Đặc điểm máy thu quang | |||||||
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú | |
| Bước sóng trung tâm | λc | 1260 | 1610 | nm | |||
| Độ nhạy của máy thu | PSEN | -14,4 | dBm | 1 | |||
| Công suất bão hòa đầu vào (Quá tải) | PĐÃ NGỒI | 0,5 | dBm | ||||
| Người nhận phản ánh | -12 | dB | |||||
| Cấp độ xác nhận LOS | LOSD | -17 | dBm | ||||
| Mức độ xác nhận của LOS | LOSA | -30 | dBm | ||||
| LOS trễ | HYS | 0,5 | 6 | dB | |||
Lưu ý 1.Được đo bằng PRBS231-1 mẫu, @ 10,3125Gbps, ER = 4dB, BER = 1x10-12.
Khả năng tương thích
Mỗi bộ thu phát quang của Gigaopto đều được thử nghiệm trong thiết bị chủ để xác minh khả năng tương tác và chúng tôi cam kết khả năng tương thích hoàn toàn 100% trên thiết bị được chỉ định với bảo hành 3 năm.
Đối với GTS-L1396-02DC này, vui lòng tham khảo bảng tương ứng P / N.Để có thêm khả năng tương thích sản phẩm, bạn luôn được chào đón liên hệ với chúng tôi.
| Nhãn hiệu tương thích / Số bộ phận | |||
| Thương hiệu tương thích | Số bộ phận | Thương hiệu tương thích | Số bộ phận |
| Gigaopto | GTS-L1396-02DC | Thổ cẩm | 10G-SFPP-LRM2 |
| Cisco | SFP-10G-LRM2 | Cây bách xù | EX-SFP-10GE-LRM2 |
| Netgear | AXM764 | ||
Bản phác thảo gói hàng
Kích thước tính bằng milimét.Tất cả các kích thước là ± 0,1mm trừ khi có quy định khác.(Đơn vị: mm)
