Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | 10G eLR20 | Tốc độ dữ liệu: | 10Gb / giây |
|---|---|---|---|
| Yếu tố hình thức: | SFP + | Bước sóng: | 1310nm |
| Các thành phần: | DFB + mã PIN | Quá trình lây truyền: | 20km |
| Kết nối: | LC kép | Từ khóa: | SFP + 10G eLR 20KM, 10GBASE LR20 tùy chỉnh |
| Làm nổi bật: | SFP + Sợi đơn mode SMF,SMF sợi đơn chế độ 1310nm,mô-đun DDM 20km sfp |
||

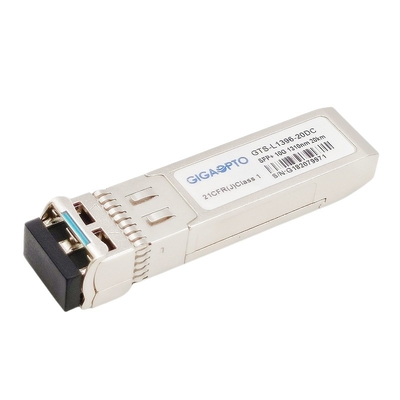

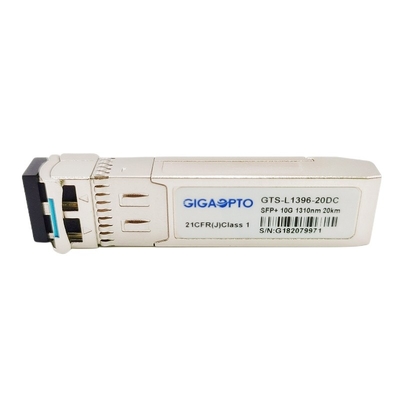

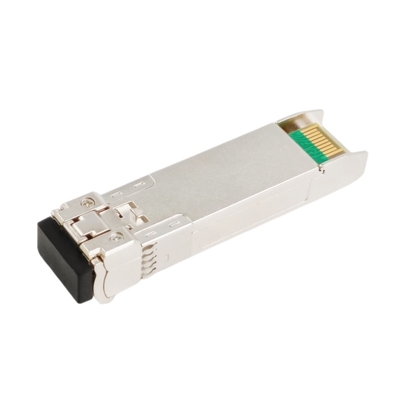

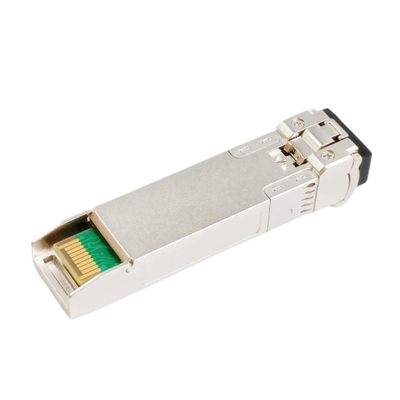

Mô-đun thu phát SMF SFP + 10G eLR 20km LC DOM
Sự mô tả
Mô-đun thu phát 10G eLR được thiết kế để sử dụng trong các liên kết Ethernet 10 Gigabit lên đến 20km qua cáp quang đơn mode sợi kép (SMF) với đầu nối song công LC.Chúng tương thích với SFF-8431, SFF-8432 và IEEE 802.3ae.
Bộ thu phát 10G eLR SFP + bao gồm hai phần: phần phát sử dụng laser DFB nhiều giếng lượng tử 1310nm và là loại laser phù hợp với loại 1 theo Tiêu chuẩn An toàn Quốc tế IEC-60825, phần thu sử dụng bộ tiền khuếch đại phát hiện InGaAs tích hợp (IDP) được gắn trong một tiêu đề quang và một IC sau khuếch đại hạn chế.
Giám sát chẩn đoán kỹ thuật số khả dụng thông qua giao diện nối tiếp 2 dây, như được chỉ định trong SFF-8472.
Với mức tiêu thụ điện năng thấp và tốc độ cao, bộ thu phát 10G SFP + này lý tưởng cho các Bộ chuyển mạch 10 Gigabit Ethernet (10GbE), Bộ định tuyến, Thẻ giao diện mạng (NIC) và Bộ chuyển đổi phương tiện, v.v.
Mỗi bộ thu phát đều được kiểm tra và thử nghiệm quang học 100% trước khi xuất xưởng.
Sự chỉ rõ
| Bao bì | SFP Plus | Tốc độ dữ liệu | 10G |
| Bước sóng trung tâm | 1310nm | Phạm vi tiếp cận tối đa | 20km |
| loại trình kết nối | LC kép | Loại sợi | SMF |
| Loại LD | Laser DFB | Loại máy thu | GHIM |
| Năng lượng TX | -6 ~ + 1dBm | Độ nhạy RX | <-14,4dBm |
| Ngân sách điện | 8,4dB | Tỷ lệ tuyệt chủng | > 3,5dB |
| Sự tiêu thụ năng lượng | ≤1.0W | Quá tải RX | > 0,5dBm |
| Hỗ trợ DOM | Được hỗ trợ | Phạm vi nhiệt độ | Com. |
| OEM / ODM | Được hỗ trợ | Sự bảo đảm | 36 tháng |
| Các giao thức | IEEE 802.3ae, SFF-8472, SFF-8431, SFF-8432, SFP + MSA Tuân thủ, CPRI, eCPRI | ||
Đặc trưng
Đăng kí
Tiêu chuẩn
Đặc điểm điện và quang học
| Đặc điểm điện từ | ||||||
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú |
| Tổng nguồn cung hiện tại | ICC | 300 | mA | |||
| Hệ thống điều khiển | ||||||
| Điện áp đầu vào vi sai máy phát | 180 | 1200 | mV | |||
| Tx_Fault Điện áp đầu ra - Cao | VOH | 2,4 | Vcc | V | LVTTL | |
| Tx_Fault Điện áp đầu ra - Thấp | VOL | 0 | 0,4 | V | LVTTL | |
| Tx_Disable Điện áp đầu vào - Cao | VIH | 2 | Vcc | V | LVTTL | |
| Tx_Disable Điện áp đầu vào - Thấp | BIỆT THỰ | 0 | 0,8 | V | LVTTL | |
| Trở kháng vi sai đầu vào | 90 | 100 | 110 | Ω | ||
| Người nhận | ||||||
| Điện áp đầu ra khác biệt của máy thu | 300 | 850 | mV | |||
| Đặc điểm điện từ | ||||||
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú |
| Điện áp đầu ra LOS - Cao | VOH | 2,4 | Vcc | V | LVTTL | |
| Điện áp đầu ra LOS - Thấp | VOL | 0 | 0,4 | V | LVTTL | |
| Trở kháng vi sai đầu ra | 90 | 100 | 110 | Ω | ||
| Đặc điểm máy phát quang | ||||||
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú |
| Công suất đầu ra trung bình | ĐIỂM | -6 | +1 | dBm | ||
| Bước sóng trung tâm | λc | 1290 | 1310 | 1330 | nm | |
| Chiều rộng quang phổ (-20dB) | ∆λ | 1 | nm | |||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | dB | |||
| Tỷ lệ tuyệt chủng | ER | 3.5 | dB | |||
| Tiếng ồn cường độ tương đối | RIN | -128 | dB / Hz | |||
| Thời gian tăng / giảm quang học | TR/ TF | 28 | 50 | ps | ||
| Máy phát và hình phạt phân tán | TDP | 3.2 | dB | |||
| Máy phát TẮT nguồn | POFF | -45 | dBm | |||
| Sơ đồ mắt đầu ra | Tuân theo IEEE802.3ae | |||||
| Đặc điểm máy thu quang | ||||||
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú |
| Bước sóng trung tâm | λc | 1260 | 1610 | nm | ||
| Độ nhạy của máy thu | PSEN | -14,4 | dBm | 1 | ||
| Công suất bão hòa đầu vào (Quá tải) | PSAT | 0,5 | dBm | |||
| Người nhận phản ánh | -12 | dB | ||||
| Cấp độ xác nhận LOS | LOSD | -17 | dBm | |||
| Mức độ xác nhận của LOS | LOSA | -30 | dBm | |||
| LOS trễ | HYS | 0,5 | 6 | dB | ||
Lưu ý 1.Được đo bằng PRBS231-1 mẫu, @ 10,3125Gbps, ER = 4dB, BER = 1x10-12.
Bản phác thảo gói hàng
Kích thước tính bằng milimét.Tất cả các kích thước là ± 0,1mm trừ khi có quy định khác.(Đơn vị: mm)
