Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | SFP28 25G ER | Tốc độ dữ liệu: | 25Gb / giây |
|---|---|---|---|
| Bước sóng: | 1310nm | Giao diện: | LC hai mặt |
| Với tới: | 40km | Sự bảo đảm: | 3 năm |
| Từ khóa: | 25GBASE-ER 40km, Bộ thu phát cáp quang Gigabit | ||
| Làm nổi bật: | Bộ thu phát quang 25GBASE ER SFP28,Bộ thu phát quang SFP28 40 km,Bộ thu phát quang SFP28 40 km |
||

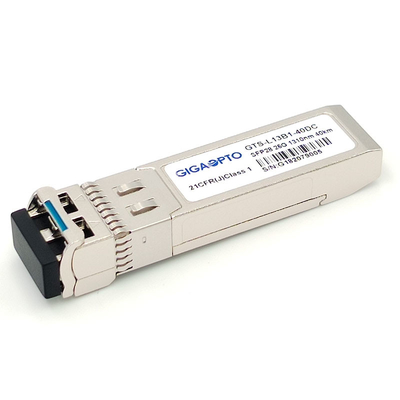

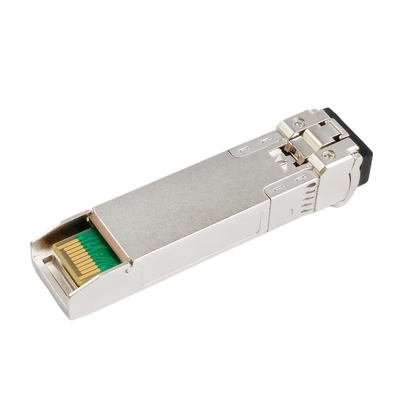

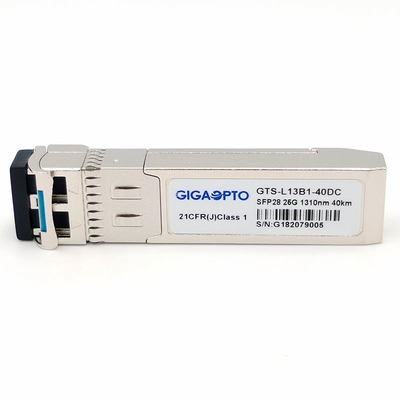

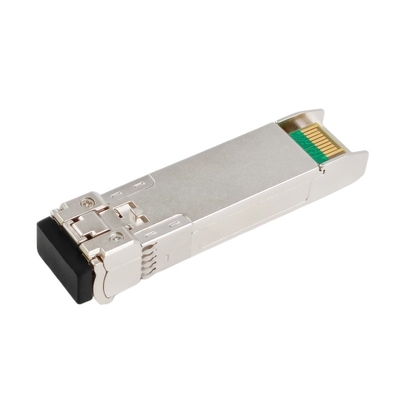

40km Chế độ đơn SFP28 25GERMô-đun thu phát cáp quang Ethernet 1310nm EML + APDDOM LC song công
Sự mô tả
Bộ thu phát GTS-L13B1-40DC của Gigaopto cung cấp thông lượng 25GBase-ER lên đến khoảng cách 40km cho truyền thông dữ liệu quang như 25G Ethernet và CPRI Option 10. Nó đi kèm với đầu nối SFP + 20 chân để cho phép khả năng cắm nóng.
Mô-đun 25G SFP28 ER này được thiết kế cho sợi quang đơn mode và hoạt động ở bước sóng danh định 1310 nm.Phần máy phát sử dụng laser DFB nhiều giếng lượng tử 1310nm và là laser loại 1 tuân theo Tiêu chuẩn An toàn Quốc tế IEC-60825.Phần bộ thu sử dụng bộ tiền khuếch đại phát hiện InGaAs (IDP) tích hợp được gắn trong một tiêu đề quang và một IC khôi phục dữ liệu đồng hồ lựa chọn tốc độ (CDR).
Tương thích với SFF-8431, SFF-8432, nó hỗ trợ Giao thức không dây (CPRI / eCPRI), 25G Ethernet ER và 25G Fibre Channel.Nó được tích hợp đồng hồ và khôi phục dữ liệu (CDR).Các chức năng chẩn đoán kỹ thuật số khả dụng thông qua I2C, như được chỉ định trong SFF-8472 và SFF-8402.
Sự chỉ rõ
| Yếu tố hình thức | SFP28 | Tốc độ dữ liệu tối đa | 25,78Gb / giây |
| Bước sóng | 1310nm | Phạm vi tiếp cận tối đa | 40km |
| Kết nối | LC hai mặt | Loại cáp | SMF |
| Loại máy phát | EML 1310nm | Loại máy thu | APD |
| Năng lượng TX | 0 ~ 6dBm | Độ nhạy của máy thu | <-19dBm |
| Powerbudget | 19dB | Người nhận quá tải | > -4dBm |
| Sự tiêu thụ năng lượng | ≤1,5W | Tỷ lệ tuyệt chủng | > 4dB |
| Chẩn đoán | Được hỗ trợ | Chức năng FEC | Không được hỗ trợ |
| CDR | TX & RX CDR tích hợp | Phạm vi nhiệt độ | 0 đến 70 ° C (32 đến 158 ° F) |
| OEM / ODM | Được hỗ trợ | Sự bảo đảm | 3 năm |
| Đăng kí | 25G Ethernet, 25G CRPI | ||
| Tuân thủ | IEC / EN 61000-4-2, IEC-60825, FDA 21CFR 1040.10 và 1040.11, RoHS | ||
Đặc trưng
Đăng kí
Đặc điểm điện quang
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú |
| Hệ thống điều khiển | ||||||
| Bước sóng trung tâm | λc | 1295 | 1310 | nm | ||
| Công suất phát động trung bình | PO | 0 | +6.0 | dBm | ||
| Công suất phát động trung bình (Tắt laser) | Ptắt | - | - | -30 | dBm | |
| Băng thông phổ (-20dB) | Dl | - | - | 1 | nm | |
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | - | - | dB | |
| Máy phát và hình phạt phân tán | TDP | 1 | dB | |||
| Tỷ lệ tuyệt chủng | ER | 6 | - | dB | ||
| Mặt nạ mắt đầu ra | Tuân theo IEEE 802.3cc | 2 | ||||
| Người nhận | ||||||
| Bước sóng quang học đầu vào | λTRONG | 1272,55 | - | 1310,19 | nm | |
| Độ nhạy máy thu-AVG | PSens | -19 | dBm | 1 | ||
| Độ nhạy máy thu-OMA | PSens-OMA | -18,2 | dBm | 1 | ||
| Công suất bão hòa đầu vào (Quá tải) | PĐÃ NGỒI | -4 | - | - | dBm | 1 |
| Người nhận phản ánh | -26 | dB | ||||
| Khẳng định mất tín hiệu | PMột | -30 | - | - | dBm | |
| Los Of Signal De-khẳng định | PD | - | - | -20 | dBm | |
| LOS -Hysteresis | PHys | 0,5 | dB | |||
Ghi chú:
1. BER≤5x10-5
Đặc điểm giao diện điện tốc độ cao
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú |
| Hệ thống điều khiển | ||||||
| Swing đầu vào vi sai | Vin (pp) | 190 | 700 | mV | ||
|
Tổn thất trở lại đầu vào vi sai (Tối thiểu) |
RLd (f) |
9,5–0,37f, 0,01≤f <8 |
dB |
|||
| 4,75–7,4log10 (f / 14), 8 ≤f <19 | ||||||
|
Sự khác biệt với Chế độ Chung Suy hao đầu vào trở lại (Tối thiểu) |
RLdc (f) |
22-20 (f / 25,78), 0,01≤f <12,89 |
dB |
|||
| 15-6 (f / 25,78), 12,89≤f <19 | ||||||
| Chấm dứt điểm không phù hợp | Tm | - | - | 10 | % | |
| Chiều rộng mắt | Ew | - | - | 0,46 | Giao diện người dùng | |
| Jitter hình sin Pk-Pk được ứng dụng | Ppj | Mỗi IEEE 802.3bm | ||||
| Chiều cao mắt | Eh | - | 95 | - | mV | |
| Điện áp chế độ chung Dc | DCv | -350 | - | 2850 | mV | |
| Người nhận | ||||||
| Swing đầu ra dữ liệu khác biệt | Vout (pp) | 300 | - | 850 | mV | |
| Chiều rộng mắt | Ew | 0,57 | - | - | Giao diện người dùng | |
| Đóng mắt dọc | Vec | - | - | 5.5 | dB | |
|
Tổn thất hoàn vốn đầu ra chênh lệch (Tối thiểu) |
RLd (f) |
9,5–0,37f, 0,01≤f <8 |
dB |
|||
| 4,75–7,4log10 (f / 14), 8 ≤f <19 | ||||||
|
Tổn thất trả lại chuyển đổi từ chế độ khác nhau chung sang chế độ khác nhau (Tối thiểu) |
RLdc (f) |
22-20 (f / 25,78), 0,01≤f <12,89 |
dB |
|||
| 15-6 (f / 25,78), 12,89≤f <19 | ||||||
| Chấm dứt điểm không phù hợp | Tm | - | - | 10 | % | |
| Thời gian chuyển đổi, 20% đến 80% | Tr/ Tf | 12 | - | - | ps | 20% ~ 80% |
Đặc điểm giao diện điện tốc độ thấp
| Tham số | Biểu tượng | Min. | Đặc trưng | Max | Đơn vị | Ghi chú |
| Hệ thống điều khiển | ||||||
| Đầu ra lỗi máy phát-Cao | VFaultH | 2 | - | Vcc + 0,3 | V | |
| Đầu ra lỗi máy phát-Thấp | VFaultL | 0 | - | 0,8 | V | |
| Điện áp vô hiệu hóa máy phát- Cao | VDisH | 2 | - | Vcc + 0,3 | V | |
| Điện áp vô hiệu hóa máy phát- Thấp | VDisL | 0 | - | 0,8 | V | |
| Người nhận | ||||||
| Điện áp đầu ra LOS-Cao | VLOSH | 2 | - | Vcc + 0,3 | V | |
| Điện áp đầu ra LOS-Thấp | VLOSL | 0 | - | 0,8 | V | |
Khả năng tương thích
Tất cả các mô-đun thu phát quang GTS-L13B1-40DC của Gigaopto đều có nguồn mở, có thể được mã hóa để tương thích hoàn toàn với các thiết bị phổ thông, vui lòng tham khảo biểu mẫu sau, để biết thêm về khả năng tương thích của sản phẩm, vui lòng liên hệ với chúng tôi.
| Nhãn hiệu tương thích / Số bộ phận | |||
| Thương hiệu tương thích | Số bộ phận | Thương hiệu tương thích | Số bộ phận |
| Gigaopto | GTS-L13B1-40DC | Arista | SFP-25G-ER40 |
| Cisco | SFP-25G-ER-S | Thổ cẩm | 25G-SFP28-ER40 |
| Mellanox | SFP28-25GER-31 | ||
Để biết thêm về Dòng bộ thu phát 25GBASE của chúng tôi, vui lòng tham khảo biểu mẫu sau
| P / N | Sự mô tả | Chiều dài sóng | Với tới | Loại sợi | Công suất TX (dBm) | Cảm biến Rx. (DBm) | DDM |
| GTS-L08B1-01DC | 25G SR | 850nm | 100m | MMF | -6,4 ~ 2,4 | <-10,3 | Y |
| GTS-L08B1-03DC | 25G eSR | 850nm | 300m | MMF | -6,4 ~ 2,4 | <-10,3 | Y |
| GTS-L08B1-01MC | 25G CSR Tỷ lệ kép 10 / 25G | 850nm | 100m | MMF | -5 ~ 2,4 | ＜ -10,3 | Y |
| GTS-L13B1-10DC | 25G LR | 1310nm | 10km | SMF | -4,5 ~ 2,5 | <-11,4 | Y |
| GTS-L13B1-30DC | 25G ER Lite | 1310nm | 30km | SMF | 0 ~ 6 | <-19 | Y |
| GTS-L13B1-40DC | 25G ER | 1310nm | 40km | SMF | 0 ~ 6 | <-19 | Y |
| GTS-B23B1-10DC | 25G BD LR | 1270 / 1330nm | 10km | SMF | -2 ~ 4 | <-13 | Y |
| GTS-B32B1-10DC | 25G BD LR | 1330 / 1270nm | 10km | SMF | -2 ~ 4 | <-13 | Y |
| GTS-B23B1-20DC | 25G BiDi eLR | 1270 / 1330nm | 20km | SMF | 0 ~ 6 | <-14 | Y |
| GTS-B32B1-20DC | 25G BiDi eLR | 1330 / 1270nm | 20km | SMF | 0 ~ 6 | <-14 | Y |
| GTS-B23B1-40DC | 25G BD ER | 1270 / 1330nm | 40km | SMF | 0 ~ 6 | <-18 | Y |
| GTS-B32B1-40DC | 25G BD ER | 1330 / 1270nm | 40km | SMF | 0 ~ 6 | <-18 | Y |
| GTS-CxxB1-10DC | 25G CWDM LR | C27 / C29 / C31 / C33 / C35 / C37 | 10km | SMF | 0 ~ 6 | <-14 | Y |
| GTS-CxxB1-10DC | 25G CWDM LR | C47 / C49 / C51 / C53 / C55 / C57 | 10km | SMF | 0 ~ 6 | <-14 | Y |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C27 / C29 / C31 / C33 / C35 / C37 | 30km | SMF | 0 ~ 6 | <-19 | Y |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C47 / C49 / C51 / C53 / C55 / C57 | 30km | SMF | 0 ~ 6 | <-19 | Y |
| GTS-DxxB1-10DC | 25G DWDM LR 100GHz | C17 ~ C61 | 10km | SMF | -2 ~ 6 | <-12 | Y |
