Thông tin chi tiết sản phẩm:
|
tên sản phẩm: | 1000BASE ZX DWDM SFP | Loại biểu mẫu: | SFP |
---|---|---|---|
Liên kết dữ liệu: | 1000Mb / giây | Phạm vi tiếp cận tối đa: | 80km (49,7 dặm) |
Bước sóng: | 1528,77nm đến 1563,86nm | loại laser: | DWDM DFB (làm mát) |
Sự tiêu thụ năng lượng: | <1,5W | Ngân sách điện: | 26dB |
Từ khóa: | 1,25G 1000BASE ZX DWDM, 80km C17-C61 SFP, 1G ZX DWDM 1000BASE mô-đun |
1000BASE-DWDM1,25Gb / giây số 80kmC17-C61 1528,77nm-1563,86nm100 GHz SFP Mô-đun thu phátSMF DOM Duplex LC
Sự mô tả

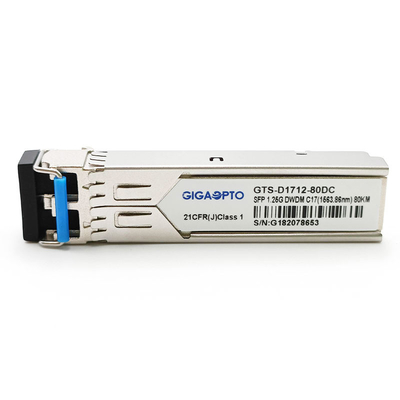

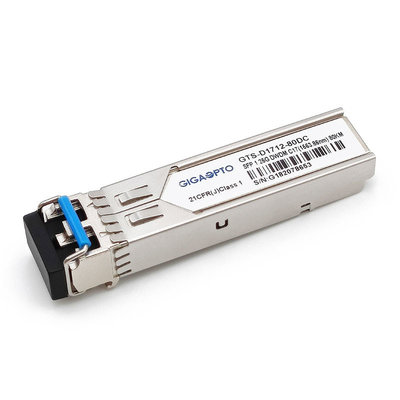

Bộ thu phát quang sê-ri GTS-D1712-80DC của GIGAOPTO là mô-đun ghép kênh phân chia theo bước sóng dày đặc (SFP) cho các mô-đun Gigabit Ethernet phạm vi dài 1000BASE-ZX cho mỗi ứng dụng IEEE802.3z và Kênh sợi quang 1G.Mô-đun này được thiết kế đặc biệt cho các mạng DWDM băng tần C.Nó hỗ trợ tốc độ dữ liệu kép 1,25Gbps / 1,06Gbps và khoảng cách truyền 80 km với sợi quang đơn mode 9 / 125µm hoạt động ở bước sóng DWDM danh nghĩa từ 1528,77nm đến 1565,50nm.

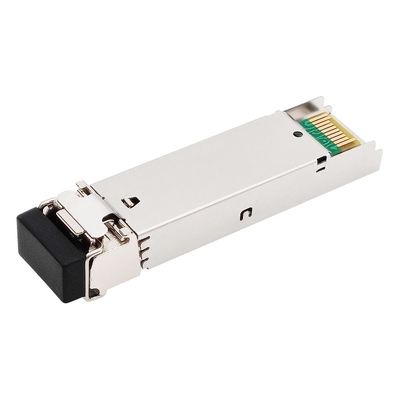

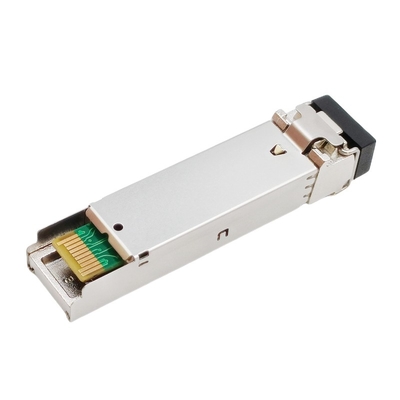

Bộ thu phát DWDM SFP có đầu nối 20 chân SFP cho phép khả năng cắm nóng.Phần máy phát sử dụng laser EML đa giếng lượng tử DWDM và là laser cấp 1 tuân theo Tiêu chuẩn An toàn Quốc tế IEC-60825.Phần đầu thu sử dụng điốt quang PIN tốc độ cao tích hợp với bộ tiền khuếch đại trở kháng xuyên (TIA).
Hệ số hình thức tuân thủ hoàn toàn SFP cung cấp khả năng cắm nóng, nâng cấp cổng quang dễ dàng và phát xạ EMI thấp.
Sự chỉ rõ
Yếu tố hình thức | Bộ thu phát SFP | Tốc độ bit tối đa | 1,25Gb / giây |
loại trình kết nối | LC kép | Khoảng cách | 80km (49,7 dặm) |
DDM/DOM | Đúng | Phương tiện truyền thôngLoại hình | SMF |
Ngân sách điện | 26dB | Môi trường xung quanh |
Quảng cáo 0 đến 70 ° C (32 đến 158 ° F) |
Bước sóng trung tâm | 1528,7 ~ -1563,86nm | Cung cấp hiệu điện thế | 3,3V |
Sự tiêu thụ năng lượng | <1,5W | Nguồn cung hiện tại | 450mA |
Loại LD | DWDM DFB (Làm mát) | Loại PD | GHIM |
Công suất đầu ra quang học | 0 ~ 5dBm | Nhạy cảm | <-24dBm |
ER | > 8.2dB |
Đầu vào Bão hòa Quyền lực |
> -3dBm |
Các giao thức | IEEE802.3z, Tuân thủ MSA |
Lưu ý: Khi bộ thu phát tầm xa được sử dụng trong truyền dẫn khoảng cách ngắn, vui lòng kết hợp với
bộ suy giảm theo bảng.
Khoảng cách | ≤15km | ≤35km | ≤55km |
Bộ suy giảm | 15dB | 10dB | 5dB |
Thông tin đặt hàng
Số bộ phận | Sự mô tả | Kênh ITU | Tần số (THz) | Bước sóng (nm) | Với tới | Kết nối |
GTS-D1712-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 17 | 191,7 | 1563,86 | 80km | LC hai mặt |
GTS-D1812-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 18 | 191,8 | 1563.05 | 80km | LC hai mặt |
GTS-D1912-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 19 | 191,9 | 1562,23 | 80km | LC hai mặt |
GTS-D2012-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 20 | 192 | 1561,42 | 80km | LC hai mặt |
GTS-D2112-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 21 | 192.1 | 1560,61 | 80km | LC hai mặt |
GTS-D2212-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 22 | 192.2 | 1559,79 | 80km | LC hai mặt |
GTS-D2312-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 23 | 192.3 | 1558,98 | 80km | LC hai mặt |
GTS-D2412-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 24 | 192.4 | 1558,17 | 80km | LC hai mặt |
GTS-D2512-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 25 | 192,5 | 1557,36 | 80km | LC hai mặt |
GTS-D2612-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 26 | 192,6 | 1556,55 | 80km | LC hai mặt |
GTS-D2712-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 27 | 192,7 | 1555,75 | 80km | LC hai mặt |
GTS-D2812-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 28 | 192,8 | 1554,94 | 80km | LC hai mặt |
GTS-D2912-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 29 | 192,9 | 1554.13 | 80km | LC hai mặt |
GTS-D3012-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 30 | 193 | 1553,33 | 80km | LC hai mặt |
GTS-D3112-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 31 | 193,1 | 1552,52 | 80km | LC hai mặt |
GTS-D3212-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 32 | 193,2 | 1551,72 | 80km | LC hai mặt |
GTS-D3312-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 33 | 193,3 | 1550,92 | 80km | LC hai mặt |
GTS-D3412-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 34 | 193,4 | 1550.12 | 80km | LC hai mặt |
GTS-D3512-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 35 | 193,5 | 1549,32 | 80km | LC hai mặt |
GTS-D3612-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 36 | 193,6 | 1548,51 | 80km | LC hai mặt |
GTS-D3712-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 37 | 193,7 | 1547,72 | 80km | LC hai mặt |
GTS-D3812-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 38 | 193,8 | 1546,92 | 80km | LC hai mặt |
GTS-D3912-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 39 | 193,9 | 1546.12 | 80km | LC hai mặt |
GTS-D4012-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 40 | 194 | 1545.32 | 80km | LC hai mặt |
GTS-D4112-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 41 | 194.1 | 1544,53 | 80km | LC hai mặt |
GTS-D4212-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 42 | 194,2 | 1543,73 | 80km | LC hai mặt |
GTS-D4312-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 43 | 194.3 | 1542,94 | 80km | LC hai mặt |
GTS-D4412-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 44 | 194.4 | 1542.14 | 80km | LC hai mặt |
GTS-D4512-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 45 | 194,5 | 1541,35 | 80km | LC hai mặt |
GTS-D4612-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 46 | 194,6 | 1540,56 | 80km | LC hai mặt |
GTS-D4712-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 47 | 194,7 | 1539,77 | 80km | LC hai mặt |
GTS-D4812-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 48 | 194,8 | 1538,98 | 80km | LC hai mặt |
GTS-D4912-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 49 | 194,9 | 1538,19 | 80km | LC hai mặt |
GTS-D5012-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 50 | 195 | 1537,4 | 80km | LC hai mặt |
GTS-D5112-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 51 | 195.1 | 1536,61 | 80km | LC hai mặt |
GTS-D5212-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 52 | 195,2 | 1535,82 | 80km | LC hai mặt |
GTS-D5312-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 53 | 195.3 | 1535.04 | 80km | LC hai mặt |
GTS-D5412-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 54 | 195.4 | 1534,25 | 80km | LC hai mặt |
GTS-D5512-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 55 | 195,5 | 1533.47 | 80km | LC hai mặt |
GTS-D5612-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 56 | 195,6 | 1532,68 | 80km | LC hai mặt |
GTS-D5712-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 57 | 195,7 | 1531,9 | 80km | LC hai mặt |
GTS-D5812-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 58 | 195,8 | 1531.12 | 80km | LC hai mặt |
GTS-D5912-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 59 | 195,9 | 1530,33 | 80km | LC hai mặt |
GTS-D6012-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 60 | 196 | 1529,55 | 80km | LC hai mặt |
GTS-D6112-80DC | Bộ thu phát SFP DWDM 1,25Gbps | 61 | 196.1 | 1528,77 | 80km | LC hai mặt |
Đặc trưng
Đăng kí
Khả năng tương thích
Các bộ thu phát quang của Gigaopto tương thích 100% với nhiều thương hiệu chuyển mạch nổi tiếng và sẽ không gây hỏng hóc cho các thiết bị OEM.Để đảm bảo chất lượng và độ tương thích của sản phẩm, mỗi sản phẩm đều được kiểm tra kỹ lưỡng trên các thiết bị tương ứng trước khi giao cho khách hàng.
Đối với khả năng tương thích (1,25G SFP DWDM 80km) này, vui lòng tham khảo bảng tương ứng P / N (ví dụ: C17 / 1563,86nm).Nếu thương hiệu và số bộ phận bạn đang tìm kiếm không được liệt kê bên dưới, vui lòng cho chúng tôi biết và chúng tôi rất vui được cung cấp thêm thông tin chi tiết cho bạn.
Nhãn hiệu tương thích / Số bộ phận | |||
Nhãn hiệu | P / N | Nhãn hiệu | P / N |
GIGAOPTO | GTS-D1712-80DC | CISCO | DWDM-SFP-6386-80 |
HPE | DWDM-SFP1G-63.86-80 | Cây bách xù | SFP-1G-DW17 |
Thổ cẩm | 1G-SFP-ZRD-1563.86 | HuaWei | DWDM-SFP1G-63.86-80 |
Vô cùng | C17 DWDM-SFP1G-63.86 | H3C | DWDM-SFP1G-63.86-80 |
