Thông tin chi tiết sản phẩm:
|
| Loại biểu mẫu: | 1x9 | Liên kết dữ liệu: | 155Mb / giây |
|---|---|---|---|
| Chiều dài cáp: | 20km | Bước sóng trung tâm: | 1310nm |
| loại laser: | FP | Đầu nối quang học: | Hai mặt SC, ST, FC |
| Loại cáp: | SMF | Từ khóa: | 1x9 155Mbps 1310nm, Bộ thu phát quang 1x9 20km, Chế độ đơn 1x9 |

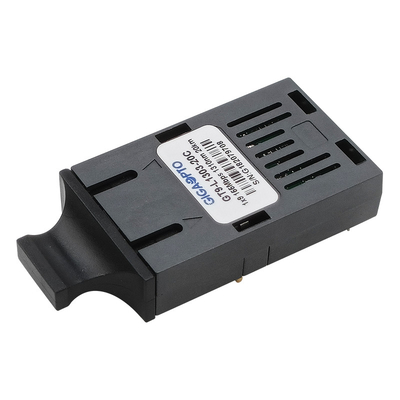

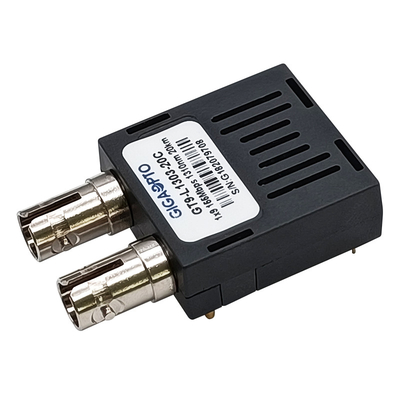

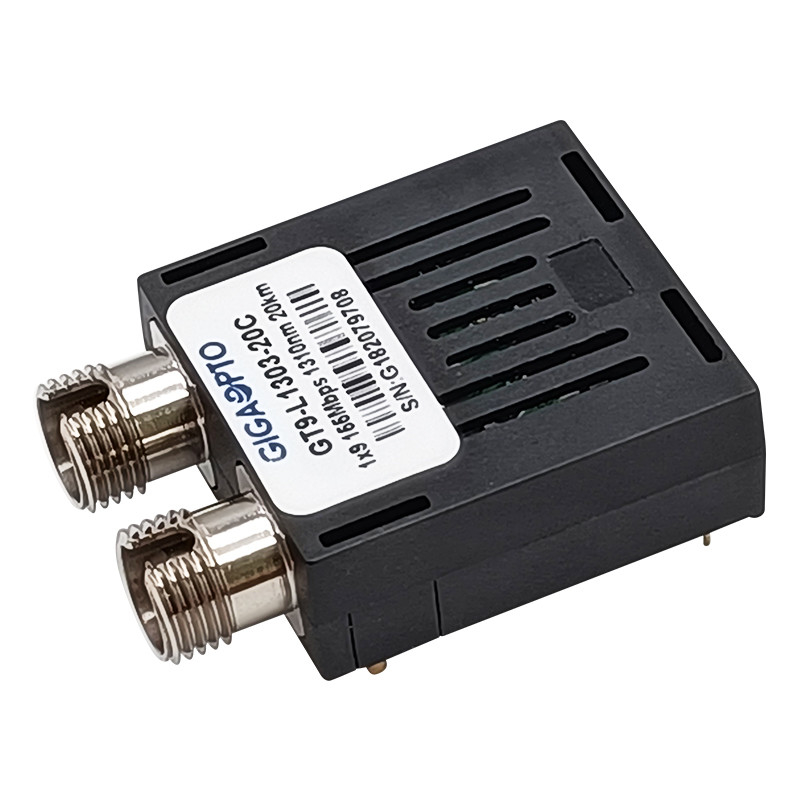

155Mbps 1310nm 1x9Mô-đun thu phátSMF 20km hai mặt SC / ST / FC LVPECL PECL
Sự mô tả
Bộ thu phát đơn mode dòng GT9-L1303-20x của GIGAOPTO là mô-đun hiệu suất cao, công suất thấp cho truyền thông dữ liệu quang nối tiếp hai chiều như SONET OC-3 / SDH STM-1 và Fast Ethernet.Mô-đun thu phát sê-ri 1x9 này hỗ trợ khoảng cách truyền lên đến 20km qua sợi quang đơn mode ở bước sóng danh định 1310nm.
Bộ phát kết hợp Laser FP 1310nm và mạch điều khiển chuyển đổi dữ liệu PECL thành tín hiệu ánh sáng và bộ thu kết hợp một diode quang InGaAs / InP PIN chuyển đổi tín hiệu ánh sáng thành dòng điện được khuếch đại và tái tạo thành dữ liệu tương thích PECL.
Bộ thu phát chế độ đơn này là sản phẩm laser Loại 1 phù hợp với IEC 60825.
Sự chỉ rõ
| Bao bì sản phẩm | 1x9 | Tốc độ dữ liệu (Mb/S) | 155Mb / giây |
| Kết nối | Hai mặt SC, FC, ST | Với tới | 20km |
| DDM/DOM | Không | Phương tiện truyền thông | Sợi quang đơn mode |
| Sự bảo đảm | 3 năm | Nhiệt độ hoạt động |
Quảng cáo 0 đến 70 ° C (32 đến 158 ° F) |
| Bước sóng trung tâm | 1310nm | Điện áp cung cấp | 3.3V hoặc 5V |
| Nhiệt độ hàn | <260 ° C | Hiện hành | 300mA |
| LDLoại hình | FP | Máy dò ảnh | GHIM |
| Công suất đầu ra quang học | -15 đến -8dBm | Nhạy cảm | <-34dBm |
| ER | > 9dB | Quá tải | > -3dBm |
| Các giao thức | Tuân thủ ITU-T G.957 | ||
Đặc trưng
Đăng kí
Thông tin đặt hàng
| Số bộ phận | Sự mô tả |
| GT9-L1303-20C | Mô-đun thu phát 1x9, 155Mbps, SC, Chế độ đơn 1310nm 20km, 3.3V / 5V, 0 đến 70 ° C |
| GT9-L1303-20CF | Mô-đun thu phát 1x9, 155Mbps, FC, Chế độ đơn 1310nm 20km, 3.3V / 5V, 0 đến 70 ° C |
| GT9-L1303-20CT | Mô-đun thu phát 1x9, 155Mbps, ST, Chế độ đơn 1310nm 20km, 3.3V / 5V, 0 đến 70 ° C |
| GT9-L1303-20I | Mô-đun thu phát 1x9, 155Mbps, SC, Chế độ đơn 1310nm 20km, 3.3V / 5V, -40 đến 85 ° C |
| GT9-L1303-20IF | Mô-đun thu phát 1x9, 155Mbps, FC, Chế độ đơn 1310nm 20km, 3.3V / 5V, -40 đến 85 ° C |
| GT9-L1303-20IT | Mô-đun thu phát 1x9, 155Mbps, ST, Chế độ đơn 1310nm 20km, 3.3V / 5V, -40 đến 85 ° C |
| GT9-L1303-20C3 | Mô-đun thu phát 1x9, 155Mbps, SC, Chế độ đơn 1310nm 20km, 3.3V, 0 đến 70 ° C |
| GT9-L1303-20CF3 | Mô-đun thu phát 1x9, 155Mbps, FC, Chế độ đơn 1310nm 20km, 3.3V, 0 đến 70 ° C |
| GT9-L1303-20CT3 | Mô-đun thu phát 1x9, 155Mbps, ST, Chế độ đơn 1310nm 20km, 3.3V, 0 đến 70 ° C |
| GT9-L1303-20I3 | Mô-đun thu phát 1x9, 155Mbps, SC, Chế độ đơn 1310nm 20km, 3.3V, -40 đến 85 ° C |
| GT9-L1303-20IF3 | Mô-đun thu phát 1x9, 155Mbps, FC, Chế độ đơn 1310nm 20km, 3.3V, -40 đến 85 ° C |
| GT9-L1303-20IT3 | Mô-đun thu phát 1x9, 155Mbps, ST, Chế độ đơn 1310nm 20km, 3.3V, -40 đến 85 ° C |
| GT9-L1303-20C5 | Mô-đun thu phát 1x9, 155Mbps, SC, Chế độ đơn 1310nm 20km, 5V, 0 đến 70 ° C |
| GT9-L1303-20CF5 | Mô-đun thu phát 1x9, 155Mbps, FC, Chế độ đơn 1310nm 20km, 5V, 0 đến 70 ° C |
| GT9-L1303-20CT5 | Mô-đun thu phát 1x9, 155Mbps, ST, Chế độ đơn 1310nm 20km, 5V, 0 đến 70 ° C |
| GT9-L1303-20I5 | Mô-đun thu phát 1x9, 155Mbps, SC, Chế độ đơn 1310nm 20km, 5V, -40 đến 85 ° C |
| GT9-L1303-20IF5 | Mô-đun thu phát 1x9, 155Mbps, FC, Chế độ đơn 1310nm 20km, 5V, -40 đến 85 ° C |
| GT9-L1303-20IT5 | Mô-đun thu phát 1x9, 155Mbps, ST, Chế độ đơn 1310nm 20km, 5V, -40 đến 85 ° C |
Định nghĩa Pin
Đặc trưngMộtmạch pplication
Lưu ý 1: Điện áp hoạt động: 3.3V hoặc 5V
Lưu ý 2: 3.3V, R1 = R3 = R5 = R7 = 130R, R2 = R4 = R6 = R8 = 82R, R9 = 270R
Chú ý 3: 5V, R1 = R3 = R5 = R7 = 82R, R2 = R4 = R6 = R8 = 130R, R9 = 510R
Bản phác thảo gói hàng
Kích thước tính bằng milimét.Tất cả các kích thước là ± 0,1mm trừ khi có quy định khác.(Đơn vị: mm)
