Thông tin chi tiết sản phẩm:
|
| Loại biểu mẫu: | 1x9 | Tốc độ dữ liệu tối đa: | 1,25Gb / giây |
|---|---|---|---|
| Phạm vi tiếp cận tối đa: | 0,55KM | Bước sóng trung tâm: | 850nm |
| Thành phần quang học: | VCSEL 850nm | Kết nối: | Hai mặt SC, ST, FC |
| Chế độ sợi quang: | Đa chế độ | Từ khóa: | 1x9 1,25Gbps 850nm 550m, Bộ thu phát quang 1x9, Đa chế độ 1,25G 1x9 |
1,25Gb / giây 1x9Mô-đun thu phátHai mặt SC ST FC 850nm MMF 550m LVPECL PECL
Sự mô tả
Bộ thu phát đa chế độ GT9-L0812-02x của GIGAOPTO là một mô-đun hiệu suất cao, công suất thấp dành cho truyền thông dữ liệu quang nối tiếp hai chiều như Gigabit Ethernet và Fibre Channel.Bộ thu phát 1x9 hỗ trợ tốc độ dữ liệu tối đa 1,25Gb / s, được thiết kế cho sợi quang đa mode và hoạt động ở bước sóng danh định 850nm với khoảng cách truyền tối đa 550m.
Bộ thu phát 1x9 bao gồm ba phần: cụm phụ quang bộ phát và bộ thu, cụm phụ điện và vỏ gói tích hợp ổ cắm đầu nối song công SC hoặc ST hoặc FC.
Sự chỉ rõ
| Bao bì sản phẩm | 1x9 | MaxTốc độ dữ liệu (Gbps) | 1,25Gb / giây |
| Đầu nối quang học | Hai mặt SC, FC, ST | Với tới | 550m |
| DDM/DOM | Không | Phương tiện truyền thông | Sợi đa chế độ |
| Bước sóng trung tâm | 850nm | Nhiệt độ | 0 đến 70 ° C (32 đến 158 ° F) |
| Nhiệt độ hàn | <260 ° C | Điện áp cung cấp | 3.3V hoặc 5V |
| Loại laser | VCSEL | Loại PD | GHIM |
| Máy phát điện | -9 ~ -3 dBm | Nhạy cảm | <-18dBm |
| ER | > 9dB | Quá tải | > -3dBm |
| Các giao thức | IEEE802.3z, SFF-8472, ITU-T G.957 | ||
Đặc trưng
Đăng kí
Thông tin đặt hàng
| Số bộ phận | Sự mô tả |

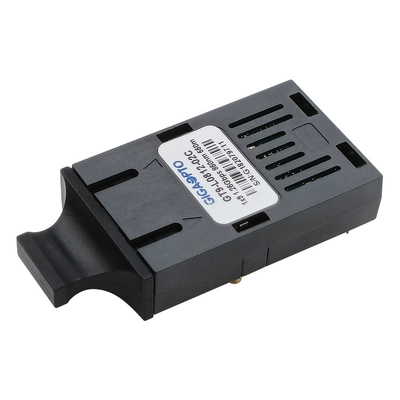

| GT9-L0812-02C | Mô-đun thu phát 1x9, 1,25Gbps, SC, Đa chế độ 850nm 550m, 3,3V / 5V, 0 đến 70 ° C |

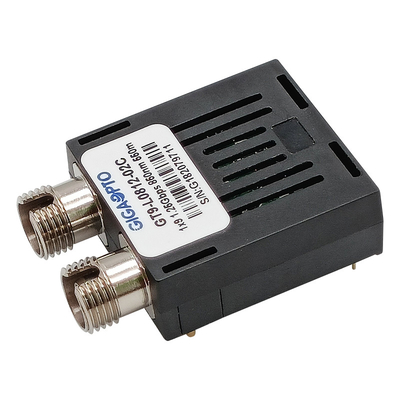

| GT9-L0812-02CF | Mô-đun thu phát 1x9, 1,25Gbps, FC, Đa chế độ 850nm 550m, 3,3V / 5V, 0 đến 70 ° C |

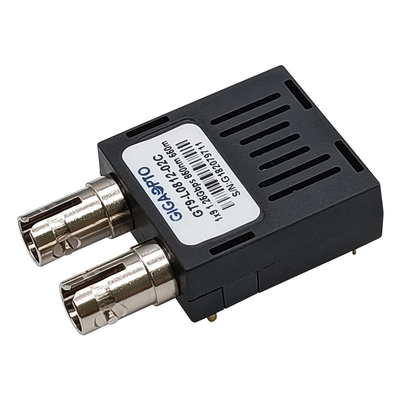

| GT9-L0812-02CT | Mô-đun thu phát 1x9, 1,25Gbps, ST, Đa chế độ 850nm 550m, 3,3V / 5V, 0 đến 70 ° C |
| GT9-L0812-02I | Mô-đun thu phát 1x9, 1,25Gbps, SC, Đa chế độ 850nm 550m, 3,3V / 5V, -40 đến 85 ° C |
| GT9-L0812-02IF | Mô-đun thu phát 1x9, 1,25Gbps, FC, Đa chế độ 850nm 550m, 3,3V / 5V, -40 đến 85 ° C |
| GT9-L0812-02IT | Mô-đun thu phát 1x9, 1,25Gbps, ST, Đa chế độ 850nm 550m, 3,3V / 5V, -40 đến 85 ° C |
| GT9-L0812-02C3 | Mô-đun thu phát 1x9, 1,25Gbps, SC, Đa chế độ 850nm 550m, 3,3V, 0 đến 70 ° C |
| GT9-L0812-02CF3 | Mô-đun thu phát 1x9, 1,25Gbps, FC, Đa chế độ 850nm 550m, 3,3V, 0 đến 70 ° C |
| GT9-L0812-02CT3 | Mô-đun thu phát 1x9, 1,25Gbps, ST, Đa chế độ 850nm 550m, 3,3V, 0 đến 70 ° C |
| GT9-L0812-02I3 | Mô-đun thu phát 1x9, 1,25Gbps, SC, Đa chế độ 850nm 550m, 3,3V, -40 đến 85 ° C |
| GT9-L0812-02IF3 | Mô-đun thu phát 1x9, 1,25Gbps, FC, Đa chế độ 850nm 550m, 3,3V, -40 đến 85 ° C |
| GT9-L0812-02IT3 | Mô-đun thu phát 1x9, 1,25Gbps, ST, Đa chế độ 850nm 550m, 3,3V, -40 đến 85 ° C |
| GT9-L0812-02C5 | Mô-đun thu phát 1x9, 1,25Gbps, SC, Đa chế độ 850nm 550m, 5V, 0 đến 70 ° C |
| GT9-L0812-02CF5 | Mô-đun thu phát 1x9, 1,25Gbps, FC, Đa chế độ 850nm 550m, 5V, 0 đến 70 ° C |
| GT9-L0812-02CT5 | Mô-đun thu phát 1x9, 1,25Gbps, ST, Đa chế độ 850nm 550m, 5V, 0 đến 70 ° C |
| GT9-L0812-02I5 | Mô-đun thu phát 1x9, 1,25Gbps, SC, Đa chế độ 850nm 550m, 5V, -40 đến 85 ° C |
| GT9-L0812-02IF5 | Mô-đun thu phát 1x9, 1,25Gbps, FC, Đa chế độ 850nm 550m, 5V, -40 đến 85 ° C |
| GT9-L0812-02IT5 |
Mô-đun thu phát 1x9, 1,25Gbps, ST, Đa chế độ 850nm 550m, 5V, -40 đến 85 ° C |
GhimDđịnh nghĩa
Đặc trưngMộtmạch pplication
Lưu ý 1: Điện áp hoạt động: 3.3V
Lưu ý 2: 3.3V, R1 = R3 = R5 = R7 = 130R, R2 = R4 = R6 = R8 = 82R, R9 = 270R
Bản phác thảo gói hàng
Kích thước tính bằng milimét.Tất cả các kích thước là ± 0,1mm trừ khi có quy định khác.(Đơn vị: mm)
