Thông tin chi tiết sản phẩm:
|
tên sản phẩm: | Cụm cáp quang hoạt động | Tốc độ dữ liệu: | 100G đến 4x25G |
---|---|---|---|
Loại hình: | QSFP28 + SFP28 | Chủ động hoặc Bị động: | Tích cực |
Nhiệt độ: | Thương mại | Sự bảo đảm: | 3 năm |
Từ khóa: | 100G QSFP28 đến 4x SFP28 AOC | ||
Làm nổi bật: | Cáp quang chủ động SFP28,Cáp quang chủ động đột phá,cáp 100G QSFP28 |

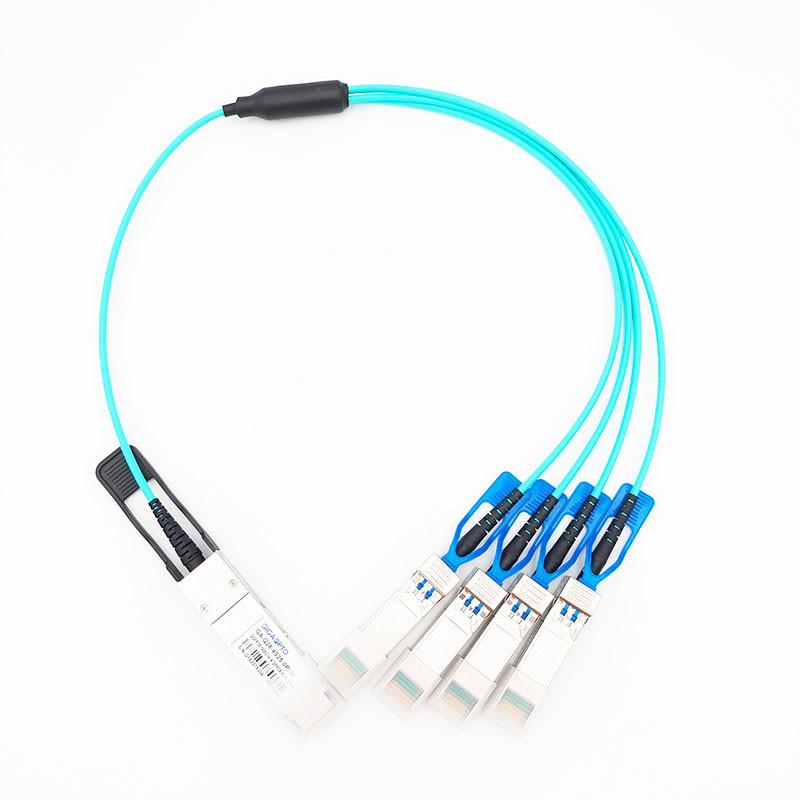

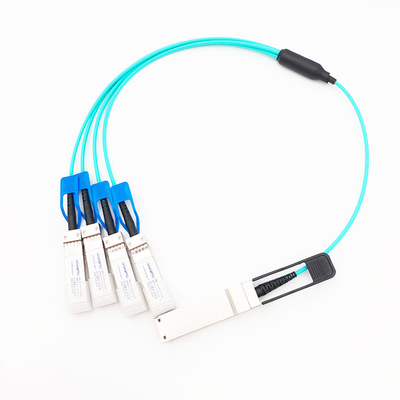

100G Breakout AOC này là Cáp quang chủ động song song 4 * 25Gbps cho dữ liệu, lưu trữ và kết nối liên HPC.Nó cung cấp kết nối cổng 100G QSFP28 ở một đầu và với bốn cổng 25G SFP28 ở đầu kia.
Đặc điểm kỹ thuật chức năng
tên sản phẩm | 100G Fanout 4 * 25G AOC | Tốc độ dữ liệu (Gbps) | 103.125Gb / giây |
Đầu nối A | QSFP28 | Đầu nối B | SFP28 |
Bước sóng trung tâm | 850nm | Loại sợi | Aqua OM3 / OM4 |
Chiều dài sợi | 0,5m đến 100m | DOM / DDM | Ủng hộ |
Nhiệt độ | Hoạt động: 0 ° C đến 70 ° C | Chất liệu áo khoác | OFNP |
Bảo quản: -40 ° C đến 85 ° C | Bán kính uốn cong tối thiểu | 7,5mm | |
Sự thât thoat năng lượng | <2,5 W QSFP28 bên, 1 W mỗi SFP28 | Nguồn cung cấp (điển hình) | 3,3V |
Các giao thức | 25 / 100G Ethernet | Toàn vẹn dữ liệu | 1E-12 BER |
Hỗ trợ nhiều nhà cung cấp | QSFP28 MSA | Tuân thủ | SFF-8431, SFF-8436, RoHS |
MTBF | 1.000.000 giờ | Sự bảo đảm | 36 tháng |
Đăng kí | IEEE 802.3bm 100GBASE-SR4 IEEE 802.3 bởi 25GBASE-SR InfiniBand SDR / DDR / QDR Cụm máy tính hiệu suất cao (HPC) Máy chủ, bộ chuyển mạch, bộ điều hợp lưu trữ và thẻ chủ |
Sự mô tả
Cáp quang chủ động (AOC) của Gigaopto GA-Q28-4S25-001M 100G QSFP28 đến 4x 25G SFP28 cung cấp cho các chuyên gia CNTT một giải pháp kết nối hiệu quả về chi phí để hợp nhất bộ điều hợp máy chủ, bộ chuyển mạch và máy chủ hỗ trợ 100G QSFP28 và 25G SFP28.
Đối với các ứng dụng thông thường, người dùng có thể cài đặt cáp breakout hoặc bộ chia này giữa một cổng QSFP28 có sẵn trên bộ chuyển mạch 100GE và cấp nguồn lên đến 4 bộ chuyển mạch 25GE hỗ trợ SFP28 ngược dòng.

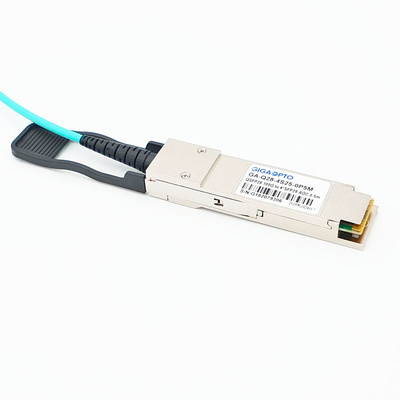

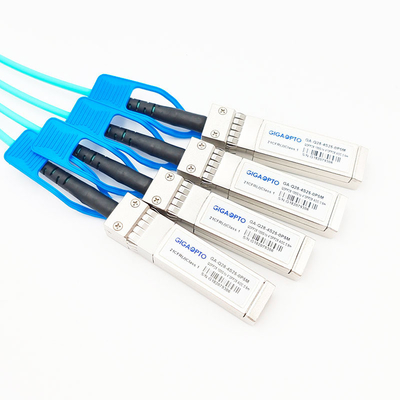

Mỗi cáp có một đầu nối QSFP28 tuân thủ SFF-8436 duy nhất được đánh giá cho 103Gb / s trên một đầu và 4 đầu nối SFP28 tương thích SFF-8431 được đánh giá cho 25,78Gb / s ở mỗi đầu còn lại.
Sử dụng công nghệ VCSEL hàng đầu trong ngành, thiết kế động cơ nhẹ mới tiên tiến và sợi quang đa chế độ không nhạy uốn cong, AOC này mang lại giá trị hiệu suất và chi phí vượt trội cho các ứng dụng 25GbE và 100GbE ở khoảng cách lên đến 100 mét.
Thông tin đặt hàng
Số bộ phận | Sự mô tả |
GA-Q28-4S25-001M | 100G QSFP28 đến 4x 25G SFP28 Cáp AOC ra quạt 1M |
GA-Q28-4S25-002M | 100G QSFP28 đến 4x 25G SFP28 Cáp AOC ra quạt 2M |
GA-Q28-4S25-003M | 100G QSFP28 đến 4x 25G SFP28 Cáp AOC ra quạt 3M |
GA-Q28-4S25-005M | 100G QSFP28 đến 4x 25G SFP28 Cáp AOC ra quạt 5M |
GA-Q28-4S25-007M | 100G QSFP28 đến 4x 25G SFP28 Cáp AOC ra quạt 7M |
GA-Q28-4S25-010M | 100G QSFP28 đến 4x 25G SFP28 Cáp AOC ra quạt 10M |
GA-Q28-4S25-015M | 100G QSFP28 đến 4x 25G SFP28 Cáp AOC ra quạt 15M |
GA-Q28-4S25-020M | 100G QSFP28 đến 4x 25G SFP28 Cáp AOC ra quạt 20M |
GA-Q28-4S25-025M | 100G QSFP28 đến 4x 25G SFP28 Cáp AOC ra quạt 25M |
GA-Q28-4S25-030M | 100G QSFP28 đến 4x 25G SFP28 Cáp AOC ra quạt 30M |
GA-Q28-4S25-050M | 100G QSFP28 đến 4x 25G SFP28 Cáp AOC ra quạt 50M |
Ghi chú | Chiều dài cáp có thể được tùy chỉnh thành bất kỳ chiều dài nào theo yêu cầu. |
Đặc trưng
Đăng kí
Đặc điểm điện quang
1. QSFP28:Điều kiện đo: Tốc độ dữ liệu kênh 25,78125Gbps, VRCCR = 3,3V, PRBS31, Nhiệt độ hoạt động trường hợp 0 ~ 70 ℃
Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị |
Hệ thống điều khiển | |||||
Bước sóng trung tâm | λc | 840 | 850 | 860 | nm |
Độ rộng phổ RMS | σ | 0,65 | nm | ||
Lực phóng trung bình, mỗi làn đường | PAVG | -7,5 | -1 | +2,5 | dBm |
Đầu vào khác biệt xoay | Vin PP | 300 | 1100 | mV | |
Trở kháng vi sai đầu vào | Zin | 90 | 100 | 110 | Ω |
Tỷ lệ tuyệt chủng | ER | 2.0 | dB | ||
Người nhận | |||||
Bước sóng trung tâm | λc | 840 | 850 | 860 | nm |
Tỷ lệ lỗi bit | BER | E-12 | |||
Người nhận quá tải | PinMAX | 2,5 | dBm | ||
Đầu ra khác biệt swing | Vout PP | 500 | 800 | mV | |
Trở kháng vi sai đầu ra | Zout | 90 | 100 | 110 | Ω |
2.SFP28 Điều kiện đo: Tốc độ dữ liệu kênh 25,78125Gbps, VRCCR = 3,3V, PRBS31, Nhiệt độ hoạt động trường hợp 0 ~ 70 ℃
Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị |
Hệ thống điều khiển | |||||
Bước sóng trung tâm | λc | 840 | 850 | 860 | nm |
Độ rộng phổ RMS | σ | 0,65 | nm | ||
Lực phóng trung bình, mỗi làn đường | PAVG | -7,5 | -1 | +2,5 | dBm |
Đầu vào khác biệt xoay | Vin PP | 300 | 1100 | mV | |
Trở kháng vi sai đầu vào | Zin | 90 | 100 | 110 | Ω |
Tỷ lệ tuyệt chủng | ER | 2.0 | dB | ||
Người nhận | |||||
Bước sóng trung tâm | λc | 840 | 850 | 860 | nm |
Tỷ lệ lỗi bit | BER | E-12 | |||
Người nhận quá tải | PinMAX | 2,5 | dBm | ||
Đầu ra khác biệt swing | Vout PP | 500 | 800 | mV | |
Trở kháng vi sai đầu ra | Zout | 90 | 100 | 110 | Ω |
Khả năng tương thích
Cáp quang chủ động của Gigaopto tương thích 100% với nhiều thương hiệu thiết bị chuyển mạch nổi tiếng và sẽ không gây hỏng hóc cho các thiết bị OEM.Để đảm bảo chất lượng và độ tương thích của sản phẩm, mỗi sản phẩm đều được kiểm tra kỹ lưỡng trên các thiết bị tương ứng trước khi giao cho khách hàng.
Để có khả năng tương thích AOC với quạt ra 100G này, vui lòng tham khảo bảng tương ứng P / N (ví dụ: chiều dài 1m).Nếu thương hiệu và số bộ phận bạn đang tìm kiếm không được liệt kê bên dưới, vui lòng cho chúng tôi biết và chúng tôi rất vui được cung cấp thêm thông tin chi tiết cho bạn.
Nhãn hiệu tương thích / Số bộ phận | |||
Tương thíchNhãn hiệu | Tương thíchPhần không. | Tương thíchNhãn hiệu | Tương thíchPhần không. |
Gigaopto | GA-Q28-4S25-001M | Arista | AOC-Q-4S-100G-1M |
Cisco | QSFP-4SFP25G-AOC1M | HW | AOC-Q28-S28-1M |
Thổ cẩm | 100G-Q28-S28-AOC-0101 | Cây bách xù | JNP-100G-AOCBO-1M |
H3C | QSFP28-4SFP28-AOC-1M | Vô cùng | Q-4S28AO01 |
Mellanox | MFA7A50-C001 |
Kích thước thiết kế cơ khí
Câu hỏi thường gặp
1.Tôi có thể có khả năng tương thích khác nhau cho mỗi đầu của cáp quang hoạt động bộ chia 100G QSFP28 không?
Có, được hỗ trợ.chúng tôi cung cấp các giải pháp tương thích kép tùy chỉnh cho cáp quang hoạt động để bạn có thể chọn khả năng tương thích cho từng đầu riêng biệt.Tất cả những gì bạn cần là liệt kê các Thương hiệu Tương thích được yêu cầu.
