Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | Bộ thu phát SFP 8GFC | Loại hình: | SFP + |
|---|---|---|---|
| Bước sóng: | 1310nm | Phạm vi tiếp cận cáp: | 25km |
| Thành phần: | DFB + mã PIN | Giao diện: | LC kép |
| Từ khóa: | Bộ thu phát SFP + Kênh sợi quang 8G | ||
| Làm nổi bật: | Bộ thu phát kênh sợi quang 25km,Bộ thu phát kênh sợi DOM,Bộ thu phát FC |
||

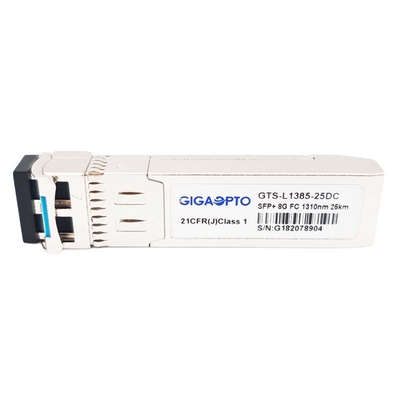

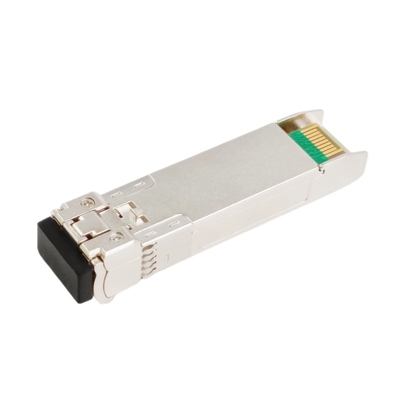

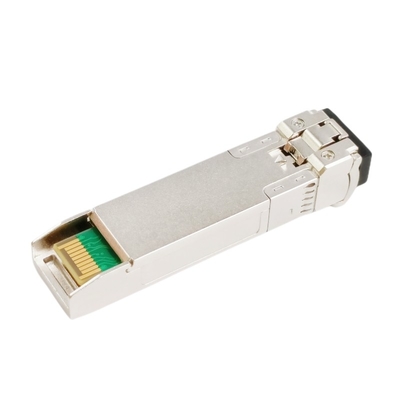

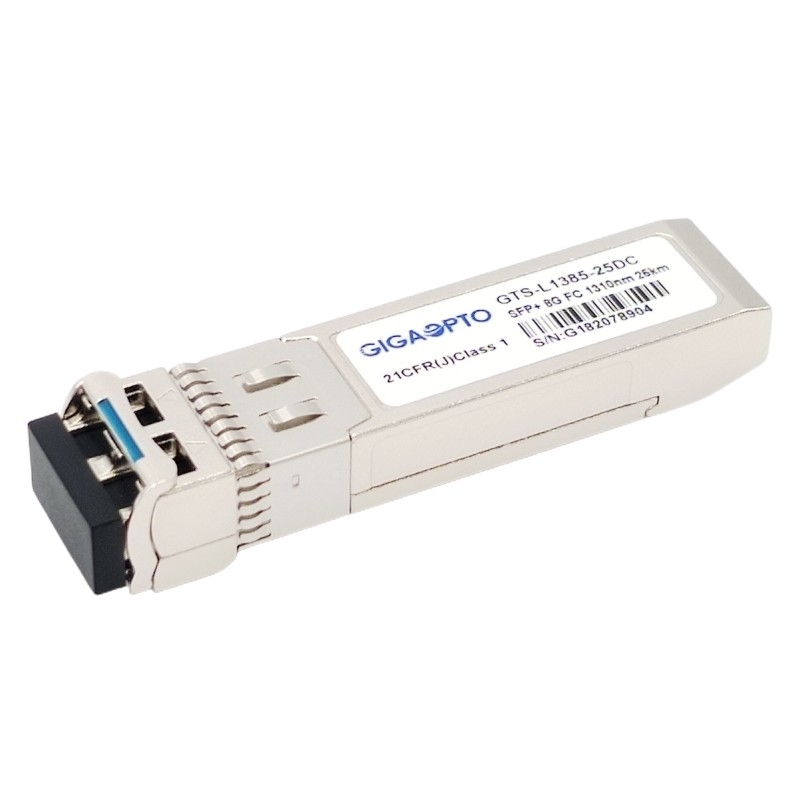

Bộ thu phát sóng dài 8G FC 25KM SFP +DFB + PIN SMF LC DOM 1310nm
Sự mô tả
Bộ thu phát 8GFC SFP + GTS-L1385-25DC của Gigaopto được thiết kế để hỗ trợ Kênh sợi quang 8G (FC), thích hợp cho các liên kết mạng vùng lưu trữ (SAN) lên đến 25km qua các sợi kép.
Bộ thu phát bao gồm ba phần: bộ phát laser DFB, điốt quang PIN được tích hợp với bộ tiền khuếch đại trở kháng xuyên (TIA) và bộ điều khiển MCU.Tất cả các mô-đun đều đáp ứng các yêu cầu về an toàn laser loại I.
Bộ thu phát này hoàn toàn tuân thủ Thỏa thuận SFP + MSA (SFF-8431, SFF-8432, SFF-8472) và tiêu chuẩn FCIA FC-PI-4 800-SM-LC-L.
Chức năng giám sát quang học kỹ thuật số (DOM) khả dụng thông qua giao diện nối tiếp 2 dây, như được chỉ định trong SFF-8472, cho phép truy cập thời gian thực vào các thông số hoạt động của thiết bị như nhiệt độ bộ thu phát, dòng phân cực laser, công suất quang truyền, công suất quang nhận và điện áp cung cấp bộ thu phát.
Bộ thu phát quang kênh sợi quang đạt tiêu chuẩn RoHS và được chứng nhận CE / FCC.
Sự chỉ rõ
| Yếu tố hình thức | SFP + | Tốc độ dữ liệu(Gb / giây) | 8,5Gb / giây |
| Bước sóng | 1310nm | Chất xơKhoảng cách | 25km |
| Kết nối | Song công-LC | Loại cáp | SMF |
| LDLoại hình | DFB | Loại máy thu | GHIM |
| TxQuyền lực | -1.0 ~ + 3.0dBm | RxNhạy cảm | <-16.0dBm |
| Tỷ lệ tuyệt chủng | > 3,5dB | Quá tải | > 0,5dBm |
| Phạm vi nhiệt độ | 0 đến 70 ° C (32 đến 158 ° F) | Sự bảo đảm | 3 năm |
| OEM / ODM | Được hỗ trợ | Giao thức | Tuân thủ MSA |
| Tuân thủ | IEC / EN 61000-4-2, IEC-60825, FDA 21CFR 1040.10 và 1040.11, RoHS | ||
Đặc trưng
Đăng kí
Đặc điểm điện quang
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú | |
| Hệ thống điều khiển | |||||||
| Bước sóng trung tâm | λc | 1270 | 1310 | 1350 | nm | ||
| Chiều rộng quang phổ (-20dB) | Δλ | 1 | nm | ||||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | - | dB | |||
| Công suất đầu ra trung bình | Pngoài | -1.0 | +3.0 | dBm | 1 | ||
| Tỷ lệ tuyệt chủng | ER | 3.5 | dB | ||||
| Đầu vào dữ liệu Swing Differential | VTRONG | 180 | 850 | mV | 2 | ||
| Trở kháng vi sai đầu vào | ZTRONG | 90 | 100 | 110 | Ω | ||
|
TX Disable |
Vô hiệu hóa | 2.0 | Vcc | V | |||
| Cho phép | 0 | 0,8 | V | ||||
|
Lỗi TX |
Lỗi | 2.0 | Vcc | V | |||
| Bình thường | 0 | 0,8 | V | ||||
| Người nhận | |||||||
| Bước sóng trung tâm | λc | 1260 | 1600 | nm | |||
| Độ nhạy của máy thu | -16 | dBm | 3 | ||||
| Người nhận quá tải | 0,5 | dBm | 3 | ||||
| Khẳng định LOS | LOSD | -17 | dBm | ||||
| Khẳng định LOS | LOSMột | -30 | dBm | ||||
| LOS trễ | 0,5 | dB | |||||
| Đầu ra dữ liệu Swing khác biệt | Vngoài | 300 | 900 | mV | 4 | ||
|
LOS |
Cao | 2.0 | Vcc | V | |||
| Thấp | 0,8 | V | |||||
Ghi chú:
1. Công suất quang học được phóng vào SMF.
2. Đầu vào PECL, được ghép nối bên trong AC và kết thúc.
3. Được đo bằng mẫu thử nghiệm PRBS 231-1 @ 10312Mbps, BER ≤1 × 10-12.
4. AC-ghép nối bên trong.
Khả năng tương thích
Tất cả các module thu phát quang GTS-L1385-25DC của Gigaopto đều có nguồn mở, có thể được mã hóa để tương thích hoàn toàn với các thiết bị phổ thông, vui lòng tham khảo biểu mẫu sau, để biết thêm sản phẩm tương thích, vui lòng liên hệ với chúng tôi.
| Nhãn hiệu tương thích / Số bộ phận | |||
| Nhãn hiệu | Số bộ phận | Nhãn hiệu | Số bộ phận |
| Gigaopto | GTS-L1385-25DC | Thổ cẩm | XBR-000174 |
| HPE | AW538A | ||
