Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | SFP-8GFC-40 | Tốc độ tối đa (Gb / s): | 8,5Gb / giây |
|---|---|---|---|
| Bước sóng: | 1310nm | Khoảng cách tối đa: | 40km |
| Kết nối: | LC PC | DDM / DOM: | Được hỗ trợ |
| Nhiệt độ: | 0 đến 70 ° C | OEM / ODM: | Được hỗ trợ |
| Từ khóa: | 8GFC SFP + ER 1310nm 40km | ||
| Làm nổi bật: | Bộ thu phát kênh sợi quang 8G,Kênh sợi quang DOM 8G,FC SFP + |
||

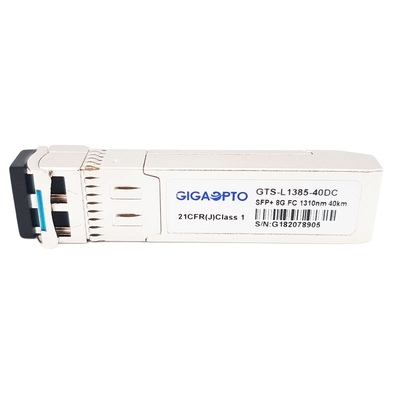

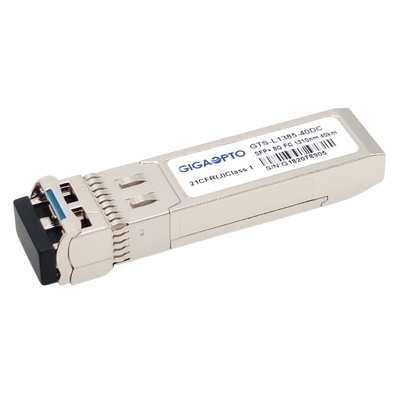

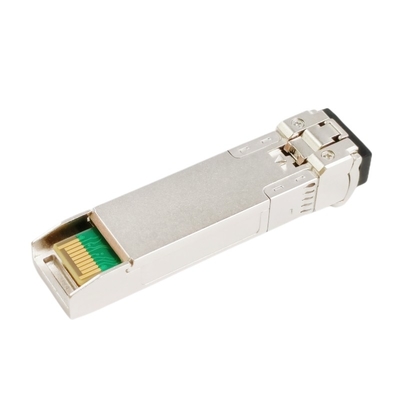

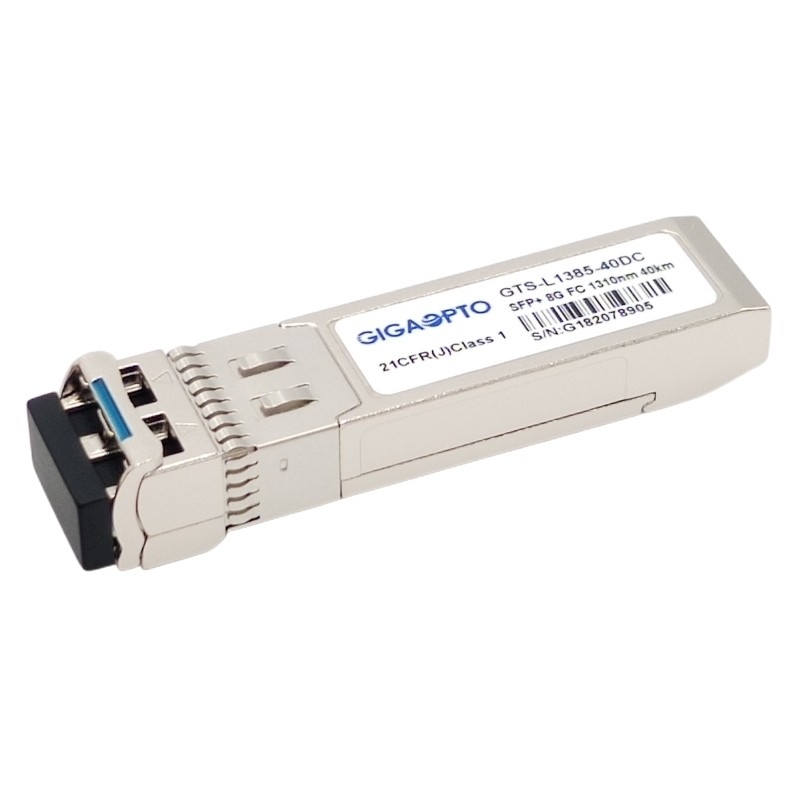

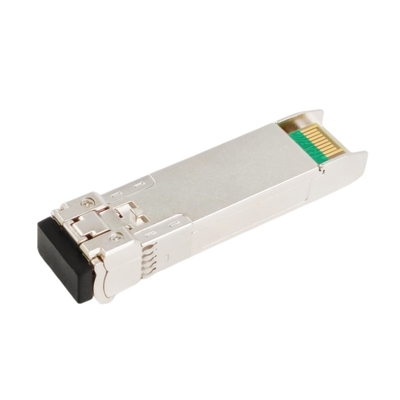

Mô-đun thu phát 8G Fibre Channel (8GFC), Brocade Network Tương thích SFP-8GFC-40, Hot-Pluggable
Sự mô tả
Bộ thu phát kênh sợi quang SFP-8GFC-40 là mô-đun có thể cắm được với hệ số dạng nhỏ, được thiết kế để hỗ trợ Kênh sợi quang 8G (FC), thích hợp cho các liên kết mạng khu vực lưu trữ (SAN) lên đến 40 km qua sợi quang đơn mode.
Phần phát kết hợp tia laser DFB 1310nm đáng tin cậy.Và phần bộ thu bao gồm một diode quang PIN được tích hợp với một TIA.Tất cả các mô-đun đều đáp ứng các yêu cầu về an toàn laser loại I.
Bộ thu phát này hoàn toàn tuân thủ SFP + Thỏa thuận đa nguồn (MSA) và tiêu chuẩn FCIA FC-PI-4 800-SM-LC-L.
Chức năng giám sát quang học kỹ thuật số (DOM) khả dụng thông qua giao diện nối tiếp 2 dây, như được chỉ định trong SFF-8472, cho phép truy cập thời gian thực vào các thông số hoạt động của thiết bị như nhiệt độ bộ thu phát, dòng phân cực laser, công suất quang truyền, công suất quang nhận và điện áp cung cấp bộ thu phát.
Bộ thu phát quang kênh sợi quang đạt tiêu chuẩn CE / FCC / RoHS.
Sự chỉ rõ
| tên sản phẩm | SFP-8GFC-40 | Loại | Kênh sợi quang SFP |
| Bao bì | SFP + | Băng thông | 1,06Gb / giây ~ 8,5Gb / giây |
| Bước sóng trung tâm | 1310nm | Quá trình lây truyền | 40km |
| Giao diện | Ngăn chứa LC song công | Loại cáp | G.652 SMF |
| Loại máy phát | Laser DFB | Loại máy thu | GHIM |
| Công suất đầu ra TX (dBm) | 1 ~ 4dBm | Độ nhạy của máy thu | <-15dBm |
| Chẩn đoán | Ủng hộ | OEM / ODM | Ủng hộ |
| Phạm vi nhiệt độ | 0 đến 70 ° C (32 đến 158 ° F) | Sự bảo đảm | 3 năm |
| Các giao thức | Tuân thủ MSA | ||
Đặc trưng
Các ứng dụng
Thông số kỹ thuật hiệu suất - Điện
| Tham số | Biểu tượng | Min. | Kiểu chữ. | Max | Đơn vị | Ghi chú | |||||
| Hệ thống điều khiển | |||||||||||
| Đầu vào CML (Khác biệt) | Vin | 150 | 1200 | mVpp |
AC kết hợp đầu vào |
||||||
|
Đầu vào Chế độ chung AC Vôn |
0 | 25 | mV | RMS | |||||||
|
Trở kháng đầu vào (Khác biệt) |
Zin | 85 | 100 | 115 | om |
Rin> 100 kohms @ DC |
|||||
|
Đầu vào vi sai Tham số S |
SDD11 | - | - | -10 | dB | ||||||
|
Khác biệt với Chung Chuyển đổi chế độ |
Sđĩa CD11 | - | - | -10 | dB | ||||||
|
Đầu vào Tx_DISABLE Điện áp - Cao |
V | ||||||||||
| 2 | 3,45 | ||||||||||
|
Đầu vào Tx_DISABLE Điện áp - Thấp |
V | ||||||||||
| 0 | 0,8 | ||||||||||
|
Đầu ra Tx_FAULT Điện áp - Cao |
Vcc + 0,3 | V |
Io = 400µA;Chủ nhà Vcc |
||||||||
| 2 | |||||||||||
|
Đầu ra Tx_FAULT Điện áp - Thấp |
0,5 | V | Io = -4.0mA | ||||||||
| 0 | |||||||||||
| Người nhận | |||||||||||
|
Đầu ra CML (Khác biệt) |
700 | mVpp |
AC kết hợp đầu ra |
||||||||
| Vout | 350 | ||||||||||
|
Đầu ra AC chung Điện áp chế độ |
0 | 15 | mV | RMS | |||||||
|
Trở kháng đầu ra (Khác biệt) |
Zout | 90 | 100 | 110 | om | ||||||
|
Đầu ra khác biệt Tham số S |
SD22 | - | - | -10 | dB | ||||||
|
Điện áp đầu ra Rx_LOS - Cao |
2 | Vcc + 0,3 | V |
lo = 400µA;Chủ nhà Vcc |
|||||||
|
Điện áp đầu ra Rx_LOS - Thấp |
0 | 0,8 | V | lo = -4.0mA | |||||||
| MOD_DEF (2: 0) | VoH | 2,5 | V | Với ID sê-ri | |||||||
| VoL | 0 | 0,5 | V | ||||||||
Thông số kỹ thuật hiệu suất - Quang học
| Tham số | Biểu tượng | Min. | Đặc trưng | Tối đa | Đơn vị | ||||
| Đường kính lõi 9µm Khoảng cách được hỗ trợ SMF | 40 | Km | |||||||
| Tốc độ dữ liệu | 0,614 | 8.5 | Gb / giây | ||||||
| Hệ thống điều khiển | |||||||||
| Bước sóng trung tâm | λC | 1290 | 1310 | 1330 | nm | ||||
| Chiều rộng quang phổ (-20dB) | Δλ | 1 | nm | ||||||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | dB | ||||||
| Công suất đầu ra trung bình | Pngoài | 1 | 4 | dBm | |||||
| Tỷ lệ tuyệt chủng | ER | 3.5 | dB | ||||||
| Công suất trung bình của máy phát TẮT | Ptắt | -30 | dBm | ||||||
| Trở kháng vi sai đầu vào | ZTRONG | 90 | 100 | 110 | Ω | ||||
| TX Disable | Vô hiệu hóa | 2.0 | Vcc + 0,3 | V | |||||
| Cho phép | 0 | 0,8 | |||||||
| Lỗi TX | Lỗi | 2.0 | VCC+0,3 | V | |||||
| Bình thường | 0 | 0,8 | |||||||
| TX Tắt thời gian xác nhận | t_off | - | - | 10 | chúng ta | ||||
| TX_DISABLE Thời gian phủ định | t_on | - | - | 1 | bệnh đa xơ cứng | ||||
| TX_BISABLE thời gian để bắt đầu đặt lại | t_reset | 10 | - | - | chúng ta | ||||
|
Thời gian khởi tạo, bao gồm đặt lại TX_FAULT |
- | - | 300 | bệnh đa xơ cứng | |||||
| t_init | |||||||||
| TX_FAULT từ lỗi đến xác nhận | t_fault | - | - | 100 | chúng ta | ||||
| Tổng Jitter | TJ | - | - | 0,28 | Giao diện người dùng (pp) | ||||
| Jitter phụ thuộc dữ liệu | DDJ | - | - | 0,1 | Giao diện người dùng (pp) | ||||
| Jitter không liên quan | UJ | - | - | 0,023 | RMS | ||||
| Người nhận | |||||||||
| Bước sóng trung tâm | λ | 1260 | 1565 | nm | |||||
| Nhạy cảm | Pmin | -15 | dBm | ||||||
| Người nhận quá tải | Ptối đa | 0,5 | dBm | ||||||
| Mất trở lại quang học | ORL | -12 | dB | ||||||
| Khẳng định LOS | LOSD | -18 | dBm | ||||||
| Khẳng định LOS | LOSMột | -30 | dBm | ||||||
| LOS | Cao | 2.0 | VCC+0,3 | V | |||||
| Thấp | 0 | 0,8 | |||||||
Thông số kỹ thuật cơ
