Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | SFP-8GFC-ZR | Tốc độ tối đa (Gbps): | 8,5Gb / giây |
|---|---|---|---|
| Bước sóng: | 1550NM | Phạm vi tiếp cận tối đa: | 80 nghìn triệu |
| Các thành phần: | EML / APD | Trình kết nối / tiếng Ba Lan: | LC / PC hai mặt |
| Nhân viên bán thời gian: | 0 đến 70 ° C | Ngân sách điện: | 24db |
| Từ khóa: | Bộ thu phát 8GFC ZW SFP +, 8G FC 80km 1550nm | ||
| Làm nổi bật: | Mô-đun kênh sợi quang 8GFC,Mô-đun kênh sợi quang 80km,Bộ thu phát ZW SFP + |
||

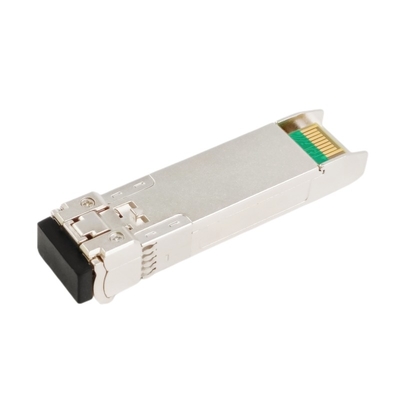

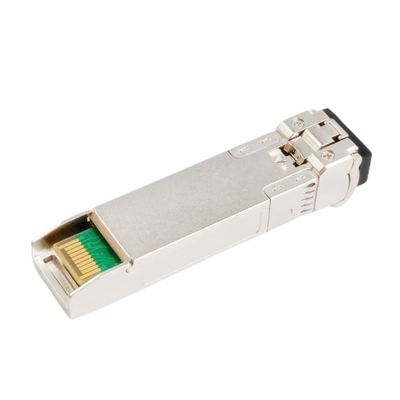

Mô-đun thu phát quang 8GFC SFP + 1550nm 80km cho Kênh sợi quang và SAN
Sự mô tả

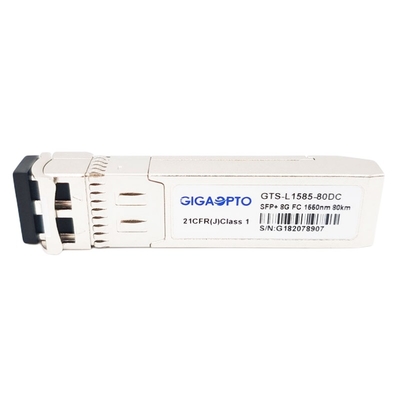

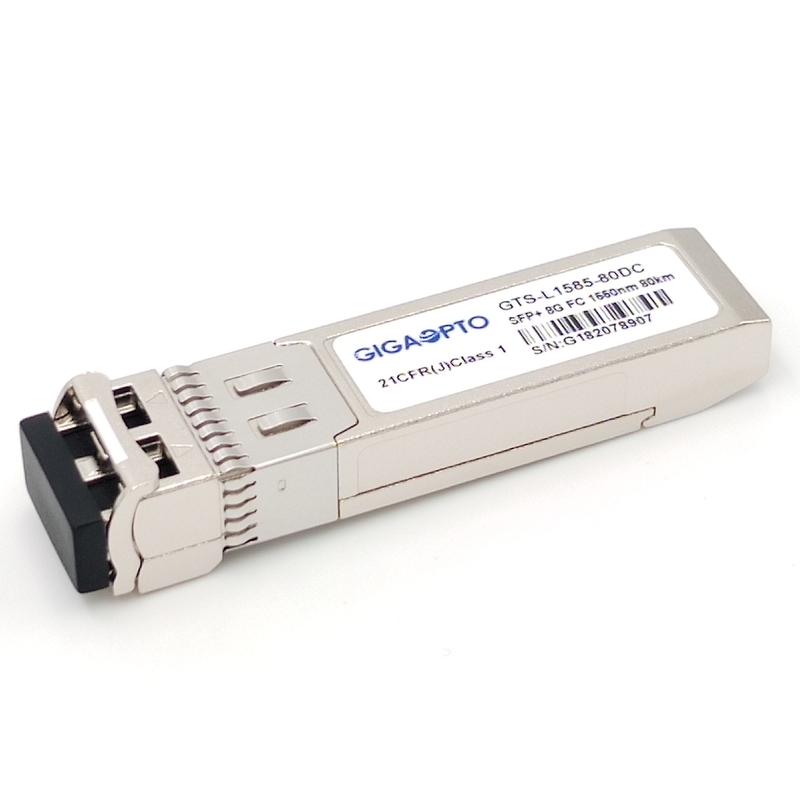

Bộ thu phát quang 8GFC SFP + của GigaoptoGTS-L1585-80DCđược thiết kế cho ứng dụng kết nối kênh sợi dài 8Gb / s, nó cung cấp thông lượng 8,5Gb / s lên đến 80km trên sợi đơn mode (SMF) bằng cách sử dụng bước sóng 1550nm.
Phần máy phát kết hợp một tia laser EML làm mát 1550nm đáng tin cậy.Và phần bộ thu bao gồm một diode quang PIN được tích hợp với một TIA.Tất cả các mô-đun đều đáp ứng các yêu cầu về an toàn laser loại I.
Bộ thu phát SFP + ZW này hoàn toàn tuân thủ Thỏa thuận đa nguồn SFP + (MSA) và tiêu chuẩn FCIA FC-PI-4 800-SM-LC-L.
Các chức năng chẩn đoán kỹ thuật số có sẵn thông qua giao diện nối tiếp 2 dây, như được chỉ định trong SFF-8472, cho phép truy cập thời gian thực vào các thông số hoạt động của thiết bị như nhiệt độ bộ thu phát, dòng phân cực laser, công suất quang truyền, công suất quang nhận được và điện áp cung cấp bộ thu phát .
Sự chỉ rõ
| Thương hiệu tương thích | Thổ cẩm | Loại | Kênh sợi quang SFP |
| Số bộ phận | GTS-L1585-80DC | Ngân sách điện | 24dBm |
| Loại biểu mẫu | SFP + | Tốc độ dữ liệu tối đa | 8,5Gb / giây |
| Bước sóng | 1550nm | Khoảng cách | 80km @ G.652 |
| Kết nối | LC Receptacle | Phương tiện truyền thông | SMF |
| Loại máy phát | EML | Loại máy thu | APD |
| Điện áp cung cấp | 3,3V | Nguồn cung hiện tại | <450mA |
| Năng lượng TX | 0 ~ 5dBm | Độ nhạy của máy thu | <-24dBm |
| Tỷ lệ tuyệt chủng | > 7.0dB | Người nhận quá tải | > -7.0dBm |
| Phạm vi nhiệt độ | 0 đến 70 ° C (32 đến 158 ° F) | Sự bảo đảm | 3 năm |
| OEM / ODM | Được hỗ trợ | Chẩn đoán kỹ thuật số | Ủng hộ |
| Các giao thức | Tuân thủ MSA | ||
Đặc trưng
Đăng kí
Đặc điểm quang học
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú | ||
| Hệ thống điều khiển | ||||||||
| Bước sóng trung tâm | λc | 1530 | 1550 | 1565 | nm | |||
| Chiều rộng quang phổ (-20dB) | Δλ | 1 | nm | |||||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | - | dB | ||||
| Công suất đầu ra trung bình | Pngoài | 0 | 5.0 | dBm | 1 | |||
| Tỷ lệ tuyệt chủng | ER | 7.0 | dB | |||||
| Đầu vào dữ liệu Swing Differential | VTRONG | 180 | 850 | mV | 2 | |||
| Trở kháng vi sai đầu vào | ZTRONG | 90 | 100 | 110 | Ω | |||
|
TX Disable |
Vô hiệu hóa | 2.0 | Vcc | V | ||||
| Cho phép | 0 | 0,8 | V | |||||
|
Lỗi TX |
Lỗi | 2.0 | Vcc | V | ||||
| Bình thường | 0 | 0,8 | V | |||||
| Người nhận | ||||||||
| Bước sóng trung tâm | λc | 1260 | 1600 | nm | ||||
| Độ nhạy của máy thu | -24.0 | dBm | 3 | |||||
| Người nhận quá tải | -7.0 | dBm | 3 | |||||
| Khẳng định LOS | LOSD | -25.0 | dBm | |||||
| Khẳng định LOS | LOSMột | -35 | dBm | |||||
| LOS trễ | 0,5 | dB | ||||||
| Đầu ra dữ liệu Swing khác biệt | Vngoài | 300 | 900 | mV | 4 | |||
|
LOS |
Cao | 2.0 | Vcc | V | ||||
| Thấp | 0,8 | V | ||||||
Ghi chú :
1. Công suất quang học được phóng vào SMF.
2. Đầu vào PECL, được ghép nối bên trong AC và kết thúc.
3. Được đo bằng mẫu thử nghiệm PRBS 231-1 @ 8,5Gbps, BER ≤1 × 10-12.
4. AC-ghép nối bên trong.
