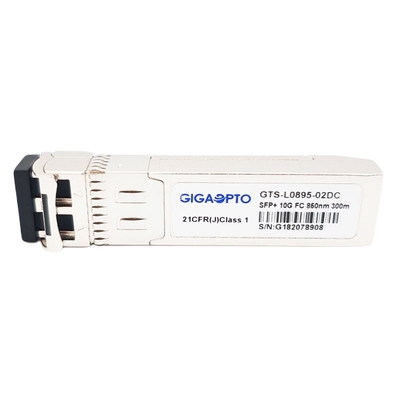

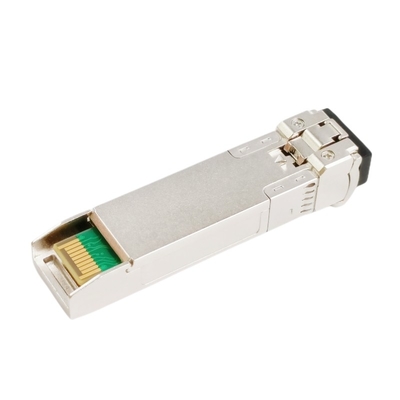

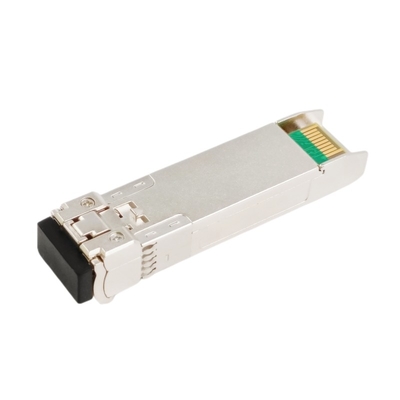

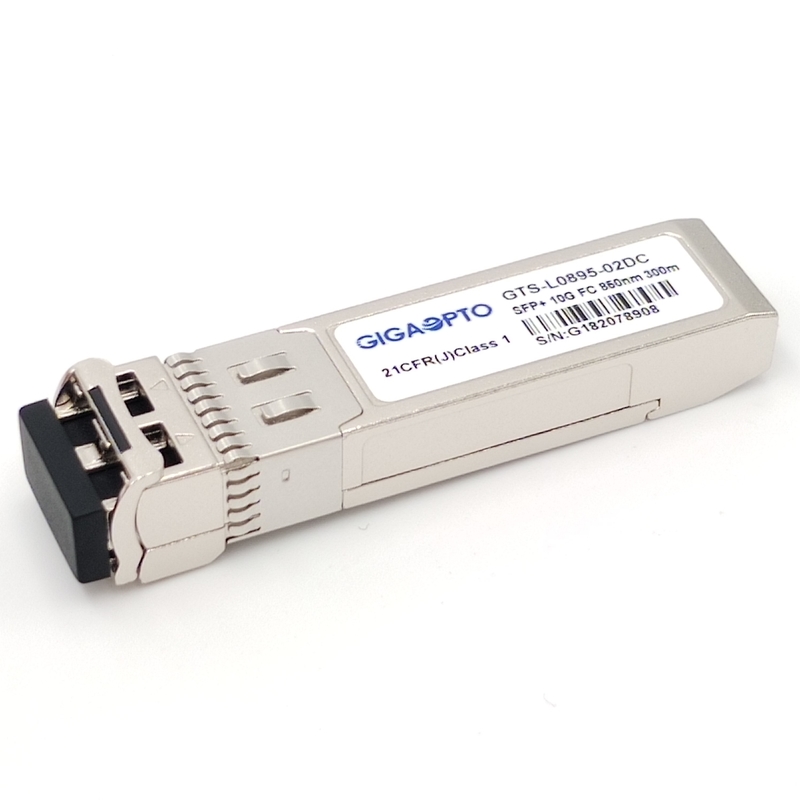

Mô-đun kênh sợi quang SFP + 10G FC 850nm MMF 300m LC DOM

Mô-đun kênh sợi quang SFP + 10G FC 850nm MMF 300m LC DOM
Mô-đun kênh sợi quang SFP + 10G FC 850nm MMF 300m LC DOM Mô-đun kênh sợi quang SFP + 10G FC 850nm MMF 300m LC DOM Mô-đun kênh sợi quang SFP + 10G FC 850nm MMF 300m LC DOM Mô-đun kênh sợi quang SFP + 10G FC 850nm MMF 300m LC DOM

Hình ảnh lớn :  Mô-đun kênh sợi quang SFP + 10G FC 850nm MMF 300m LC DOM

Thông tin chi tiết sản phẩm:
Nguồn gốc: Thâm Quyến, Trung Quốc
Hàng hiệu: Gigaopto
Chứng nhận: CE, FCC, ROHS, ISO9001, ISO14000, MSDS, REACH, CP65, TUV, UL
Số mô hình: GTS-L0895-02DC
Thanh toán:
Số lượng đặt hàng tối thiểu: 1
Giá bán: negotiable
chi tiết đóng gói: Gói đơn , 10 hoặc 20 chiếc mỗi khay , 30 hoặc 50 hoặc 100 chiếc mỗi hộp, 400 hoặc 600 chiếc mỗi thùn
Thời gian giao hàng: 1-5 ngày làm việc
Điều khoản thanh toán: T / T, L / C
Khả năng cung cấp: 10.000 chiếc / tháng

Mô-đun kênh sợi quang SFP + 10G FC 850nm MMF 300m LC DOM

Sự miêu tả
tên sản phẩm: Bộ thu phát 10GFC Băng thông (Gbps): 1,0625-10,518Gb / giây
Bước sóng: 850nm Truyền tối đa: 300m trên OM3 hoặc 400m trên OM4
LD / PD: VCSEL / mã PIN Kết nối: LC hai mặt
Nhiệt độ: COM DDM: Đúng
Từ khóa: Bộ thu phát 10GFC SFP + SW, Kênh sợi quang 10G 300m 850nm
Làm nổi bật:

Mô-đun kênh sợi quang DOM

,

Mô-đun kênh sợi quang 300m

,

Kênh sợi quang 10G

Bộ thu phát 10GFC SW 850nm 300m cho kênh sợi quang LC DOM





Sự mô tả



Bộ thu phát GTS-L0895-02DC của Gigaopto có bộ phát VCSEL 850nm đáng tin cậy cao và bộ dò ảnh PIN vào đầu nối quang LC song công.

Bộ thu phát 10GFC SW có thể cắm nóng này hỗ trợ tốc độ dữ liệu 1,0625-10,518Gbps và các ứng dụng như Kênh sợi quang 10G (10,52Gbps), Kênh sợi quang 8G (8,5Gb / giây), Kênh sợi quang 4G (4,25Gb / giây), Kênh sợi quang 2G (2,125Gb / giây), Kênh cáp quang 1G (1.0625Gbps). Đây là mô-đun đa mục đích được sử dụng ở một số nơi khác nhau của mạng ngày nay.Do đó, các ứng dụng phổ biến nhất là Ứng dụng Mạng Vùng Lưu trữ (SAN) trong Trung tâm Dữ liệu, Kết nối Kênh Cáp quang của Trung tâm Dữ liệu qua Đường trục, Kết nối Mạng Doanh nghiệp SAN và các liên kết quang khác.

Nó hỗ trợ chẩn đoán quang học DDM / DOM, cung cấp khả năng giám sát thời gian thực về nhiệt độ bộ thu phát, dòng phân cực laser, công suất quang, công suất quang nhận được và điện áp cung cấp bộ thu phát.

Tất cả các mô-đun là sản phẩm laser loại 1 phù hợp với tiêu chuẩn FDA / CDRH và IEC-60825.





Sự chỉ rõ



Yếu tố hình thức SFP + Tốc độ dữ liệu 1,0625-10,518 Gb / giây
Bước sóng 850nm Khoảng cách cáp tối đa 300m trên OM3 hoặc 400m trên OM4
Kết nối LC hai mặt Phương tiện truyền thông MMF
Loại máy phát VCSEL 850nm Loại máy thu GHIM
Năng lượng TX -6 ~ -1dBm Độ nhạy của máy thu <-11,1dBm
Tỷ lệ tuyệt chủng > 3,5 dB Quá tải > 0,5 dBm
Ngân sách điện (dB) 4,1dB DDM / DOM Được hỗ trợ
Phạm vi nhiệt độ 0 đến 70 ° C (32 đến 158 ° F) Sự bảo đảm 3 năm
OEM / ODM Được hỗ trợ Trọng lượng 30gram
Các giao thức CE, Lớp 1 FDA và Tuân thủ An toàn Laser IEC60825-1, RoHS, SFF-8431, SFP MSA
Các ứng dụng được hỗ trợ Kênh sợi quang 10G (10,518 Gbps), Kênh sợi quang 8G (8,5 Gbps), Kênh sợi quang 4G (4,25 Gbps), Kênh sợi quang 2G (2,125 Gbps), Kênh sợi quang 1G (1,0625 Gbps)





Đặc trưng



  • Hỗ trợ tốc độ bit lên đến 10,518Gbps
  • Dấu chân SFP + có thể cắm nóng
  • Tuân theo SFP + MSA và SFF-8472
  • Máy phát VCSEL không được làm mát 850nm, máy dò ảnh PIN
  • Liên kết tối đa lên đến 300m trên sợi quang Multimode OM3 hoặc 400m trên OM4 MMF
  • Ổ cắm đầu nối LC song công
  • Các chức năng chẩn đoán kỹ thuật số tích hợp
  • Công suất tiêu tán <1W
  • Nguồn điện đơn + 3.3V
  • Vỏ kim loại, cho EMI thấp hơn
  • Nhiệt độ trường hợp hoạt động: Tiêu chuẩn 0 ~ 70ºC
  • Tuân thủ RoHS và không chứa chì



Đăng kí



  • 10GBASE-SR / 10GBASE-SW Ethernet
  • Kênh sợi quang 10G
  • Bộ định tuyến và chuyển mạch trung tâm dữ liệu 10G
  • Thẻ giao diện mạng 10G và Bộ chuyển đổi phương tiện sợi quang
  • Các liên kết quang học khác



Đặc điểm quang học



Tham số Biểu tượng Min Đặc trưng Max Đơn vị Ghi chú
Hệ thống điều khiển
Bước sóng trung tâm λc 840 850 860 nm
Chiều rộng quang phổ (RMS) Δλ     0,45 nm
Tỷ lệ triệt tiêu chế độ bên SMSR - - - dB
Công suất đầu ra trung bình Pngoài -6.0   -1.0 dBm 1
Tỷ lệ tuyệt chủng ER 3.5     dB
Đầu vào dữ liệu Swing Differential VTRONG 180   950 mV 2
Trở kháng vi sai đầu vào ZTRONG 90 100 110 Ω

TX Disable

Vô hiệu hóa   2.0   Vcc V
Cho phép   0   0,8 V

Lỗi TX

Lỗi   2.0   Vcc V
Bình thường   0   0,8 V
Người nhận
Bước sóng trung tâm λc 840 850 860 nm
Độ nhạy của máy thu       -10.0 dBm 3
Người nhận quá tải   0,5     dBm 3
Khẳng định LOS LOSD     -12 dBm
Khẳng định LOS LOSMột -22     dBm
LOS trễ   0,5   4 dB
Đầu ra dữ liệu Swing khác biệt Vngoài 500 700 900 mV 4

LOS

Cao 2.0   Vcc V
Thấp     0,8 V

Ghi chú :

1. Công suất quang được đưa vào MMF.

2. Đầu vào PECL, được ghép nối bên trong AC và kết thúc.

3. Được đo bằng mẫu thử nghiệm PRBS 231-1 @ 10312Mbps, BER ≤1 × 10-12.

4. AC-ghép nối bên trong.





Khả năng tương thích



Tất cả các thiết bị thu phát của Gigaopto đều dựa trên tiêu chuẩn và tuân thủ MSA (Thỏa thuận đa nguồn), đồng thời được kiểm tra và mã hóa nghiêm ngặt tại các cơ sở của chúng tôi để đảm bảo hiệu suất ở mức cao nhất.Chúng tôi tiến hành kiểm tra ứng dụng 100% trong các điều kiện sử dụng cuối.

Đối với mô-đun 10GFC P / N: GTS-L0895-02DC này, vui lòng tham khảo bảng tương ứng P / N.Để biết thêm khả năng tương thích của sản phẩm, vui lòng cho chúng tôi biết.



Nhãn hiệu tương thích / Số bộ phận
Nhãn hiệu Số bộ phận Nhãn hiệu Số bộ phận
Gigaopto GTS-L0895-02DC Cisco DS-SFP-FC10G-SW
Cây bách xù XBR-000218
