Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | 10GFC SFP LW | Tốc độ tối đa (Gbps): | 10,518Gb / giây |
|---|---|---|---|
| Bước sóng: | 1310nm | Quá trình lây truyền: | 10 nghìn triệu |
| Thành phần quang học: | DFB / PIN | Giao diện: | LC kép |
| DDMI: | Được hỗ trợ | Nhiệt độ: | -5 đến 85 ° C (23 đến 185 ° F) |
| Từ khóa: | 10GFC SFP + Bộ thu phát 10km | ||
| Làm nổi bật: | Kênh sợi quang 10G FC,Kênh sợi quang SFP + FC,Bộ thu phát kênh sợi quang FC |
||

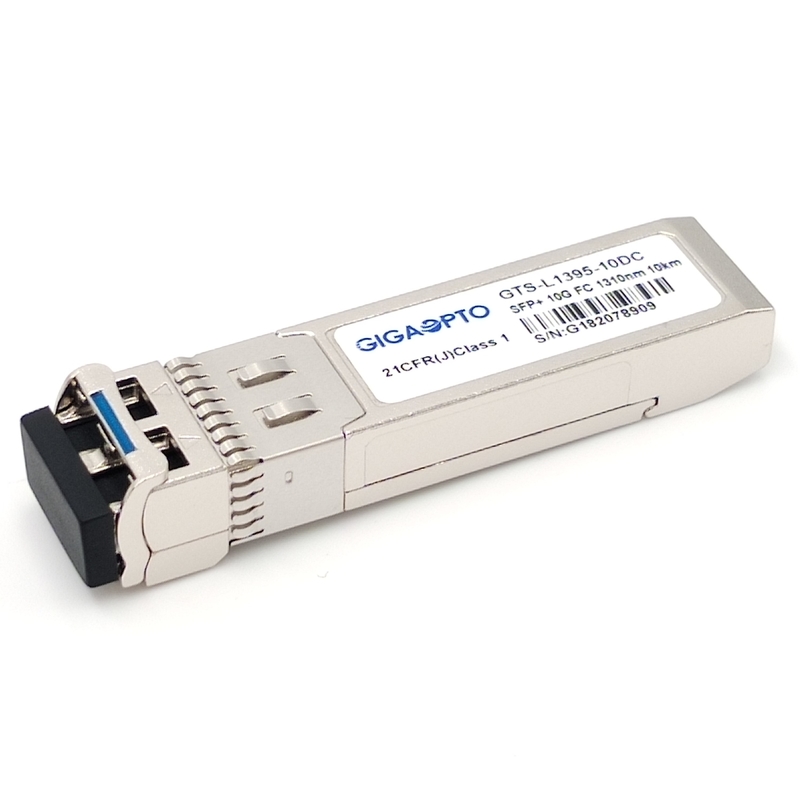

Kênh sợi quang 10GFC SFP + 1310nm 10km DOM LC SMF
Sự mô tả
Gigaopto'sGTS-L1395-10DCBộ thu phát có bộ phát DFB 1310nm có độ tin cậy cao và bộ dò ảnh PIN vào đầu nối quang LC song công. Khả năng truyền tải tối đa của nó có thể đạt tới 10km qua sợi quang đơn mode G.652 (SMF).
Nó được thiết kế để sử dụng trong các ứng dụng nối tiếp 10Gbps như SONET OC192 / SDH STM64, 10Gigabit Ethernet và các ứng dụng Kênh sợi quang 10Gbps.Nó hoạt động với nguồn điện đơn + 3.3V.Bộ thu phát tuân theo thỏa thuận đa nguồn SFP + 10Gbps (MSA).
Các chức năng chẩn đoán kỹ thuật số có sẵn thông qua giao diện nối tiếp 2 dây, như được chỉ định trong SFF-8472, cho phép truy cập thời gian thực vào các thông số hoạt động của thiết bị như nhiệt độ bộ thu phát, dòng phân cực laser, công suất quang truyền, công suất quang nhận được và điện áp cung cấp bộ thu phát .
Tất cả các mô-đun đều là sản phẩm laser loại 1 tuân thủ các tiêu chuẩn FDA / CDRH và IEC-60825.
Sự chỉ rõ
| Yếu tố hình thức | SFP + | Tốc độ dữ liệu tối đa | 10,51875Gb / giây |
| Bước sóng | 1310nm | Khoảng cách cáp tối đa | 10km |
| Kết nối | LC hai mặt | Phương tiện truyền thông | SMF |
| Loại máy phát | DFB 1310nm | Loại máy thu | GHIM |
| Năng lượng TX | -6 ~ 0dBm | Độ nhạy của máy thu | <-14,4dBm |
| Phạm vi nhiệt độ | -5 đến 85 ° C (23 đến 185 ° F) | Sự bảo đảm | 3 năm |
| OEM / ODM | Được hỗ trợ | DOM | Được hỗ trợ |
| Các giao thức | CE, Lớp 1 FDA và Tuân thủ An toàn Laser IEC60825-1, RoHS, SFF-8431, SFP MSA | ||
| Các ứng dụng được hỗ trợ |
10GBASE-LR / 10GBASE-LW Ethernet Kênh sợi quang 10G Bộ định tuyến và chuyển mạch trung tâm dữ liệu 10GbE |
||
Đặc trưng
Đăng kí
Đặc điểm quang học
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú | ||
| Hệ thống điều khiển | ||||||||
| Bước sóng trung tâm | λc | 1270 | 1310 | 1350 | nm | |||
| Chiều rộng quang phổ (-20dB) | Δλ | 1 | nm | |||||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | - | dB | ||||
| Công suất đầu ra trung bình | Pngoài | -6.0 | 0 | dBm | 1 | |||
| Tỷ lệ tuyệt chủng | ER | 3.5 | dB | |||||
| Đầu vào dữ liệu Swing Differential | VTRONG | 180 | 850 | mV | 2 | |||
| Trở kháng vi sai đầu vào | ZTRONG | 90 | 100 | 110 | Ω | |||
|
TX Disable |
Vô hiệu hóa | 2.0 | Vcc | V | ||||
| Cho phép | 0 | 0,8 | V | |||||
|
Lỗi TX |
Lỗi | 2.0 | Vcc | V | ||||
| Bình thường | 0 | 0,8 | V | |||||
| Người nhận | ||||||||
| Bước sóng trung tâm | λc | 1260 | 1600 | nm | ||||
| Độ nhạy của máy thu | -14,4 | dBm | 3 | |||||
| Người nhận quá tải | 0,5 | dBm | 3 | |||||
| Khẳng định LOS | LOSD | -16 | dBm | |||||
| Khẳng định LOS | LOSMột | -30 | dBm | |||||
| LOS trễ | 0,5 | dB | ||||||
| Đầu ra dữ liệu Swing khác biệt | Vngoài | 300 | 900 | mV | 4 | |||
|
LOS |
Cao | 2.0 | Vcc | V | ||||
| Thấp | 0,8 | V | ||||||
Ghi chú :
1. Công suất quang học được phóng vào SMF.
2. Đầu vào PECL, được ghép nối bên trong AC và kết thúc.
3. Được đo bằng mẫu thử nghiệm PRBS 231-1 @ 10312Mbps, BER ≤1 × 10-12.
4. AC-ghép nối bên trong.
Khả năng tương thích
Gigaopto sản xuất và tích trữ đầy đủ các bộ thu phát quang lên đến 100G.Tất cả các mô-đun thu phát quang của chúng tôi đều được kiểm tra chất lượng về khả năng tương thích với môi trường chuyển mạch mục tiêu và tương thích 100% với các thương hiệu lớn như Cisco, Brocade, HP, Juniper, Huawei, Alcatel-Lucent, Extreme, Arista, Force10, D-link , 3Com, v.v. và cung cấp bảo hành 3 năm.
Đối với GTS-L0895-10DC này, vui lòng tham khảo bảng tương ứng P / N.Nếu bạn cần thêm khả năng tương thích, vui lòng cho chúng tôi biết.
| Nhãn hiệu tương thích / Số bộ phận | |||
| Nhãn hiệu | Số bộ phận | Nhãn hiệu | Số bộ phận |
| Gigaopto | GTS-L1395-10DC | Cisco | DS-SFP-FC10G-LW |
| Cây bách xù | XBR-000217 | ||
