Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | Bộ thu phát SW 32GFC | Yếu tố hình thức: | SFP28 |
|---|---|---|---|
| Tốc độ dữ liệu (Gbps): | 28,05Gb / giây | Bước sóng: | 850nm |
| Khoảng cách: | 100m | Thành phần quang học: | VCSEL / mã PIN |
| Giao diện: | LC kép | Từ khóa: | Kênh sợi quang 32G, Mô-đun thu phát 32G SW 100m |
| Làm nổi bật: | Mô-đun thu phát 32GFC SFP28,Mô-đun thu phát SFP28 850nm,Kênh sợi quang 32G |
||

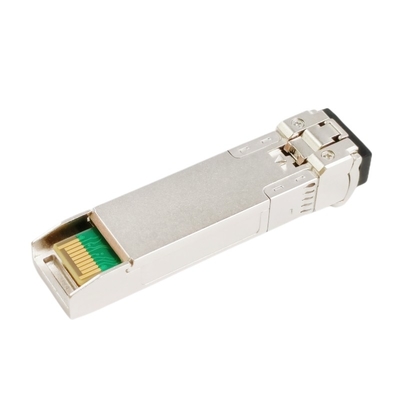

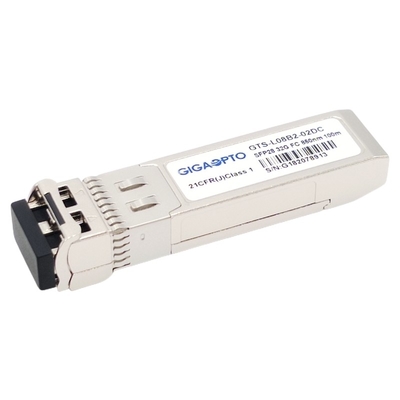

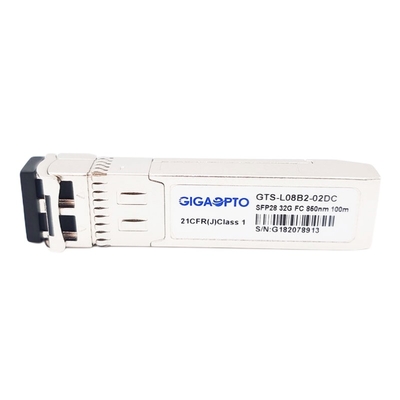

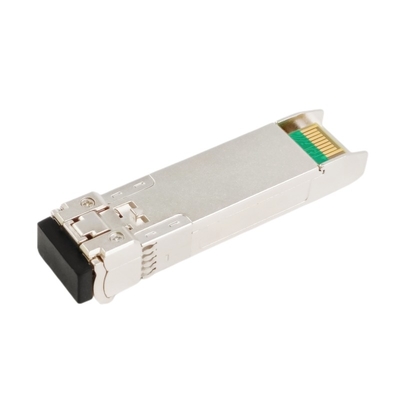

Bộ thu phát 32GFC SW 100m cho mạng khu vực lưu trữ
Sự mô tả
Bộ thu phát SW 32GFC này được thiết kế cho các ứng dụng tầm ngắn 8G / 16G / 32G Fibre Channel (8GFC / 16GFC / 32GFC).
Nổi bật với bộ phát laser VCSEL 850nm đáng tin cậy, điốt quang PIN có độ nhạy cao tích hợp với bộ tiền khuếch đại trở kháng (TIA) và bộ điều khiển MCU, phạm vi tiếp cận tối đa có thể lên đến 70m khi sử dụng sợi OM3 và 100m khi sử dụng OM4. Tất cả các mô-đun đều đáp ứng laser loại I yêu cầu an toàn.Nó có đầu nối SFP + 20 chân để cho phép khả năng cắm nóng.
32G FC SW này tuân thủ FC-PI-6, SFF-8472 Rev 12.2 và tương thích với SFF-8432 và các phần áp dụng của SFF-8431 Rev. 4.1.
Sự chỉ rõ
| Yếu tố hình thức | SFP28 | Tốc độ dữ liệu tối đa | 28,05Gb / giây |
| Đặc trưngBước sóng | 850nm | MaxQuá trình lây truyền | 100m |
| Kết nốiLoại hình | LC kép | Phương tiện truyền thôngLoại hình | MMF |
| Loại máy phát | VCSEL 850nm | Loại máy thu | GHIM |
| Năng lượng TX | -8,4 ~ 2,4dBm | Độ nhạy của máy thu | <-10dBm |
| Tỷ lệ tuyệt chủng | > 2.0 dB | Quá tải | > 2,4 dBm |
| Điều hànhNhiệt độ | 0 đến 70 ° C (32 đến 158 ° F) | Sự bảo đảmThời gian | 3 năm |
| DDMI | Được hỗ trợ | Các giao thức | Tuân thủ MSA |
| Sự tiêu thụ năng lượng | <1W | OEM | Được hỗ trợ |
Đặc trưng
Đăng kí
Đặc điểm điện quang
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú | |
| Hệ thống điều khiển | |||||||
| Bước sóng trung tâm | λc | 840 | 850 | 860 | nm | ||
| Chiều rộng quang phổ (RMS) | Δλ | 0,6 | nm | ||||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | - | - | - | dB | ||
| Công suất đầu ra trung bình | Pngoài | -8,4 | 2,4 | dBm | 1 | ||
| Tỷ lệ tuyệt chủng | ER | 2.0 | dB | ||||
| Đầu vào dữ liệu Swing Differential | VTRONG | 180 | 950 | mV | 2 | ||
| Trở kháng vi sai đầu vào | ZTRONG | 90 | 100 | 110 | Ω | ||
|
TX Disable |
Vô hiệu hóa | 2.0 | Vcc | V | |||
| Cho phép | 0 | 0,8 | V | ||||
|
Lỗi TX |
Lỗi | 2.0 | Vcc | V | |||
| Bình thường | 0 | 0,8 | V | ||||
| Người nhận | |||||||
| Bước sóng trung tâm | λc | 840 | 850 | 860 | nm | ||
| Độ nhạy của máy thu | -10 | dBm | 3 | ||||
| Người nhận quá tải | 2,4 | dBm | 3 | ||||
| Khẳng định LOS | LOSD | -13 | dBm | ||||
| Khẳng định LOS | LOSMột | -30 | dBm | ||||
| LOS trễ | 0,5 | 4 | dB | ||||
| Đầu ra dữ liệu Swing khác biệt | Vngoài | 500 | 700 | 900 | mV | 4 | |
|
LOS |
Cao | 2.0 | Vcc | V | |||
| Thấp | 0,8 | V | |||||
Ghi chú:
1. Công suất quang được đưa vào MMF.
2. Đầu vào PECL, được ghép nối bên trong AC và kết thúc.
3. Được đo bằng mẫu thử nghiệm PRBS 231-1 @ 28,05Gbps, BER ≤1E-6..
4. AC-ghép nối bên trong.
Khả năng tương thích
Các bộ thu phát quang của Gigaopto tương thích 100% với tất cả các thương hiệu chuyển mạch lớn và sẽ không gây ra thiệt hại cho các thiết bị OEM.
Để đảm bảo chất lượng và độ tương thích của sản phẩm, mỗi sản phẩm đều được kiểm tra kỹ lưỡng trên các thiết bị tương ứng trước khi giao cho khách hàng.
Đối với khả năng tương thích GTS-L08B2-02DC này, vui lòng tham khảo bảng tương ứng P / N.Nếu thương hiệu và số bộ phận bạn đang tìm kiếm không được liệt kê bên dưới, vui lòng cho chúng tôi biết và chúng tôi rất vui được cung cấp thêm thông tin chi tiết cho bạn.
| Nhãn hiệu tương thích / Số bộ phận | |||
| Nhãn hiệu | Số bộ phận | Nhãn hiệu | Số bộ phận |
| Gigaopto | GTS-L08B2-02DC | QLogic | SFP32-SR-SP-C |
| Cisco | DS-SFP-FC32G-SW | Thổ cẩm | XBR-000212 |
