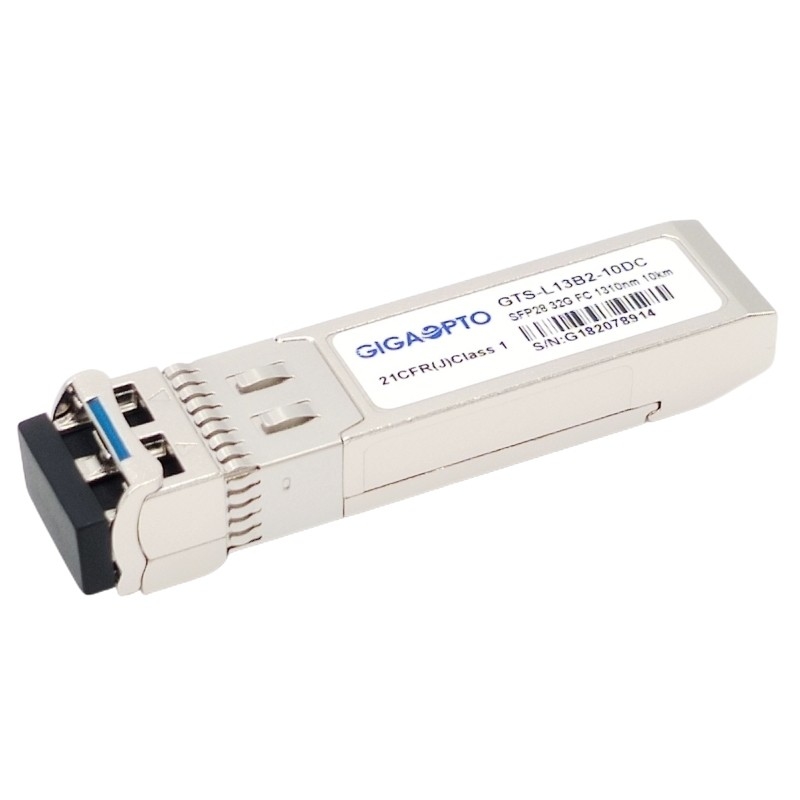

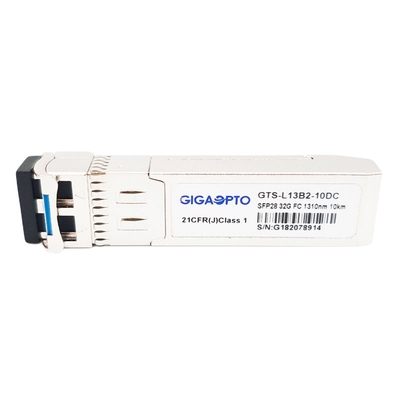

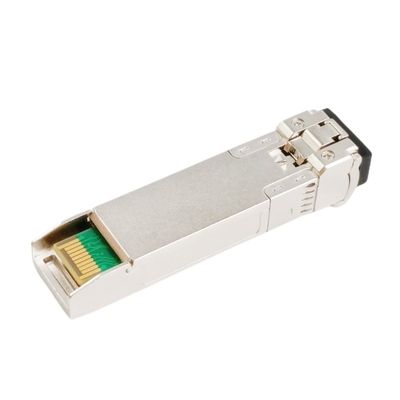

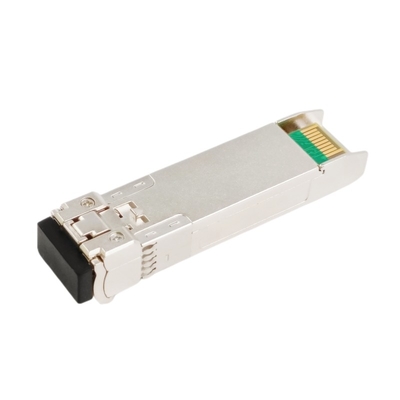

Bộ thu phát kênh sợi quang 32G FC LW SFP28 1310nm 10km SMF LC DOM

Bộ thu phát kênh sợi quang 32G FC LW SFP28 1310nm 10km SMF LC DOM
Bộ thu phát kênh sợi quang 32G FC LW SFP28 1310nm 10km SMF LC DOM Bộ thu phát kênh sợi quang 32G FC LW SFP28 1310nm 10km SMF LC DOM Bộ thu phát kênh sợi quang 32G FC LW SFP28 1310nm 10km SMF LC DOM Bộ thu phát kênh sợi quang 32G FC LW SFP28 1310nm 10km SMF LC DOM

Hình ảnh lớn :  Bộ thu phát kênh sợi quang 32G FC LW SFP28 1310nm 10km SMF LC DOM

Thông tin chi tiết sản phẩm:
Nguồn gốc: Thâm Quyến, Trung Quốc
Hàng hiệu: Gigaopto
Chứng nhận: CE, FCC, ROHS, ISO9001, ISO14000, MSDS, REACH, CP65, TUV, UL
Số mô hình: GTS-L13B2-10DC
Thanh toán:
Số lượng đặt hàng tối thiểu: 1
Giá bán: negotiable
chi tiết đóng gói: Gói đơn , 10 hoặc 20 chiếc mỗi khay , 30 hoặc 50 hoặc 100 chiếc mỗi hộp, 400 hoặc 600 chiếc mỗi thùn
Thời gian giao hàng: 1-5 ngày làm việc
Điều khoản thanh toán: T / T, L / C, Western Union
Khả năng cung cấp: 50.000 chiếc / tháng

Bộ thu phát kênh sợi quang 32G FC LW SFP28 1310nm 10km SMF LC DOM

Sự miêu tả
tên sản phẩm: Bộ thu phát 32GFC LW Bao bì: SFP28
Tốc độ dữ liệu (Gbps): 32Gb / giây Bước sóng: 1310nm
Khoảng cách: 10 nghìn triệu Thành phần quang học: DFB / PIN
Giao diện: LC kép Từ khóa: Bộ thu phát kênh sợi quang 32GFC LW
Làm nổi bật:

Bộ thu phát kênh sợi quang SFP28

,

Bộ thu phát kênh sợi quang 1310nm

,

SMF 32G FC

32G SMF 1310nm 10km Mô-đun thu phát SFP28 Kênh sợi quang LC DOM





Sự mô tả



32GFC SFP28 LW này là bộ thu phát đơn kênh, có thể cắm nóng cho các ứng dụng Ethernet 32GFC và 25G.Nó hoạt động ở bước sóng danh định 1310nm và hỗ trợ Kênh sợi quang 8G / 16G / 32G (FC) và 25G Ethernet, phù hợp với mạng vùng lưu trữ (SAN), liên kết trung tâm dữ liệu lên đến 10km qua cáp quang đơn mode.

Bộ thu phát bao gồm ba phần: bộ phát laser DFB 1310nm, điốt quang PIN tích hợp với bộ tiền khuếch đại trở kháng xuyên (TIA) và bộ điều khiển MCU.Tất cả các mô-đun đều đáp ứng các yêu cầu về an toàn laser loại I.

Bộ thu phát sợi quang bước sóng dài 32G Fibre Channel (32GFC) hỗ trợ chẩn đoán quang DDM / DOM cung cấp thông tin chẩn đoán thời gian thực về các điều kiện hoạt động hiện tại.

Nó hoàn toàn tuân thủ các thông số kỹ thuật của Thỏa thuận đa nguồn SFF-8431 và SFF-8472 (MSA), RoHS, Kênh sợi quang 32G (28,05 Gbps), Kênh sợi quang 16G (14,025Gbps), Kênh sợi quang 8G (8,5 Gbps).





Sự chỉ rõ



Sản phẩm 32GFC LW Số bộ phận GTS-L13B2-10DC
Yếu tố hình thức SFP28 Tốc độ dữ liệu tối đa 28,05Gb / giây
Bước sóng 1310nm Khoảng cách cáp tối đa 10km
Kết nối LC hai mặt Phương tiện truyền thông MMF
Loại máy phát DFB Loại máy thu GHIM
Điện áp cung cấp 3,3V Nguồn cung cấp hiện tại <400mA
Năng lượng TX -7 ~ 2dBm Độ nhạy của máy thu <-11,6dBm
Tỷ lệ tuyệt chủng > 4dB Người nhận quá tải <2dBm
Phạm vi nhiệt độ 0 đến 70 ° C (32 đến 158 ° F) Sự bảo đảm 3 năm
OEM / ODM Được hỗ trợ Giám sát chẩn đoán kỹ thuật số Ủng hộ





Đặc trưng



  • Mô-đun thu phát hệ số dạng SFP28 có thể cắm nóng
  • Tốc độ dữ liệu lên đến 28,05Gbps
  • Tuân theo SFP28 MSA và 32GFC
  • Tương thích với Kênh sợi quang 16G và 8G
  • Tương thích với 25G Ethernet
  • Máy dò hình ảnh PIN và laser DFB 1310nm
  • CDR nội bộ trên cả kênh phát và kênh thu
  • Tầm xa tới 10km qua G.652 SMF
  • Ổ cắm LC song công
  • Công suất tiêu thụ <1W
  • Phạm vi nhiệt độ trường hợp: 0 ℃ đến 70 ℃ / -40 ℃ đến + 85 ℃
  • Các chức năng chẩn đoán kỹ thuật số tích hợp
  • Nguồn điện 3.3V đơn
  • Tuân thủ RoHS6



Đăng kí



  • Kênh sợi quang 32GFC / 16GFC / 8GFC đa tốc độ l
  • OTN OTU4
  • 25G Ethernet
  • Tùy chọn CPRI 10



Đặc điểm điện quang



Tham số Biểu tượng Min Đặc trưng Max Đơn vị Ghi chú
Hệ thống điều khiển
Bước sóng trung tâm λc 1270 1310 1350 nm
Chiều rộng quang phổ (-20dB) Δλ     1 nm
Tỷ lệ triệt tiêu chế độ bên SMSR 30 -   dB
Công suất đầu ra trung bình Pngoài -7   2 dBm 1
Tỷ lệ tuyệt chủng ER 4     dB
Đầu vào dữ liệu Swing Differential VTRONG 180   850 mV 2
Trở kháng vi sai đầu vào ZTRONG 90 100 110 Ω

TX Disable

Vô hiệu hóa   2.0   Vcc V
Cho phép   0   0,8 V

Lỗi TX

Lỗi   2.0   Vcc V
Bình thường   0   0,8 V
Người nhận
Bước sóng trung tâm λc 1260   1600 nm
Độ nhạy của máy thu       -11,6 dBm 3
Người nhận quá tải       2 dBm 3
Khẳng định LOS LOSD     -15 dBm
Khẳng định LOS LOSMột -30     dBm
LOS trễ   0,5     dB
Đầu ra dữ liệu Swing khác biệt Vngoài 300   900 mV 4

LOS

Cao 2.0   Vcc V
Thấp     0,8 V



Ghi chú:

1. Công suất quang học được phóng vào SMF.

2. Đầu vào PECL, được ghép nối bên trong AC và kết thúc.

3. Được đo bằng mẫu thử nghiệm PRBS 231-1 @ 25,08Gps, BER ≤1 × 10-6.

4. AC-ghép nối bên trong.





Khả năng tương thích



Tất cả Gigaopto'sGTS-L13B2-10DCMô-đun thu phát quang có nguồn mở, có thể được mã hóa để tương thích hoàn toàn với các thiết bị phổ thông, vui lòng tham khảo biểu mẫu sau, để biết thêm khả năng tương thích của sản phẩm, vui lòng liên hệ với chúng tôi.



Nhãn hiệu tương thích / Số bộ phận
Nhãn hiệu Số bộ phận Nhãn hiệu Số bộ phận
Gigaopto GTS-L13B2-10DC QLogic SFP32-LR-SP-C
Cisco DS-SFP-FC32G-LW Thổ cẩm XBR-000238
