Thông tin chi tiết sản phẩm:
|
| Tên: | Bộ thu phát SFP+ của Cisco | bước sóng: | 1550nm |
|---|---|---|---|
| Khoảng cách: | 40km | Kết nối: | LC |
| ngân sách điện: | 15dB | Ứng dụng: | Kênh Ethernet/Fiber 10G |
| Làm nổi bật: | Mô-đun thu phát 1550nm của Cisco,Mô-đun thu phát 10Gbase-ER của Cisco,Bộ thu phát tương thích của FCC CISCO |
||

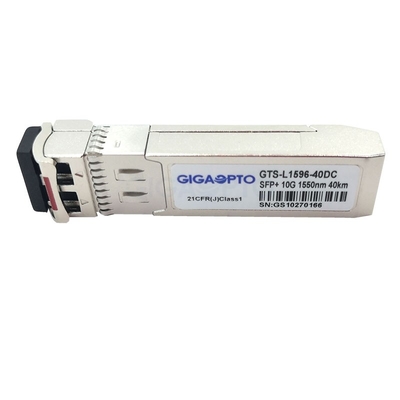

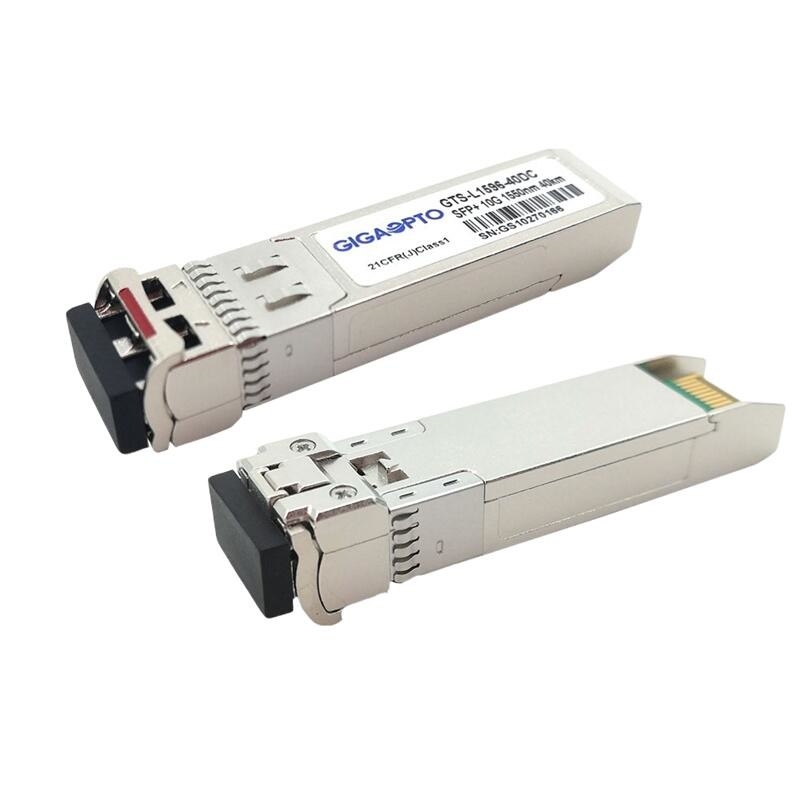

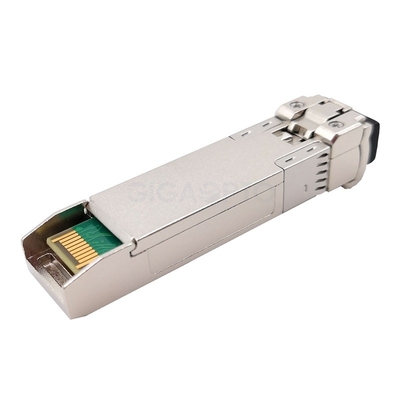

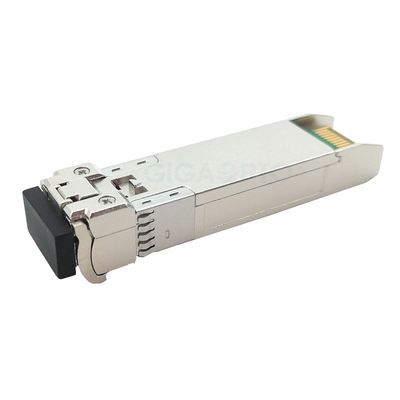

Mô-đun thu phát tương thích Cisco 1550nm 10Gbase-ER dành choSFP-10G-ER
Mô tả về các Mô-đun thu phát tương thích của Cisco dành choSFP-10G-ER
Bộ thu phát quang tương thích Cisco SFP-10G-ER này được sản xuất với các thành phần chất lượng cao và được kiểm tra nghiêm ngặt để đáp ứng hoặc vượt quá các thông số kỹ thuật ban đầu của nhà sản xuất và được tối ưu hóa cho các ứng dụng mạng trung tâm dữ liệu.Nó cung cấp thông lượng 10GBase-ER/EW (10,3125Gbps/9,953Gbps) lên tới 40km qua cáp quang sợi đơn chế độ đơn (SMF) sợi đôi G.652 sử dụng bước sóng 1550nm thông qua đầu nối LC.
Mô-đun SFP-10G-ER này bao gồm 1550 EML Laser, mã PIN InGaAs và Bộ tiền khuếch đại trong một cụm quang học tích hợp cao, tất cả các mô-đun đều đáp ứng độ an toàn về laser loại 1.
Giám sát chẩn đoán kỹ thuật số (DDM/DOM) có sẵn thông qua giao diện nối tiếp 2 dây, như được chỉ định trong SFF-8472, cung cấp khả năng giám sát thời gian thực về nhiệt độ bộ thu phát, dòng điện phân cực laser, công suất quang, nguồn quang nhận được và điện áp cung cấp của bộ thu phát
Mô-đun quang SFP-10G-ER này được lập trình để tương thích với nhiều loại thiết bị mạng của Cisco như Cisco 3100 WS series, Cisco 4500 WS series, Cisco 4900 series, Cisco 5700 Air series, Cisco 6000, Cisco 6800 series, Cisco Dòng C6800, dòng Cisco Nexus 2000, dòng Cisco Nexus 3000, dòng Cisco Nexus 5000, dòng Cisco Nexus 7000, dòng Cisco Nexus 9000, dòng Cisco WS-C2960S, dòng Cisco WS-C3560E, dòng Cisco UCS, v.v.
Sự chỉ rõCác mô-đun thu phát tương thích của Cisco dành choSFP-10G-ER
| Thương hiệu tương thích | Cisco | P/N | SFP-10G-ER |
| Người bán | Gigaopto | Kiểu | SFP+ 10Gbps |
| Bước sóng | 1550nm | Phạm vi tiếp cận tối đa | 40km |
| loại trình kết nối | LC song công | Loại cáp | sợi đơn mode |
| Loại LD | Laser EML | Loại máy thu | GHIM |
| Công suất trung bình TX | -1~3dBm | Độ nhạy RX | < -16dBm |
| Ngân sách điện | 15dB | Tỷ lệ tuyệt chủng | >8,2dB |
| Sự tiêu thụ năng lượng | 1,5W | Quá tải RX | > 0,5dBm |
| Hỗ trợ DOM | Được hỗ trợ | Phạm vi nhiệt độ | 0 đến 70°C (32 đến 158°F) |
Lưu ý: Khi sử dụng bộ thu phát tầm xa trong truyền dẫn khoảng cách ngắn, vui lòng kết hợp với bộ suy giảm thích hợp theo bảng.
| Khoảng cách | ≤ 5km | 10 km | 20km |
| Bộ suy giảm | 7dB | 5dB | 3dB |
Đặc trưngCác mô-đun thu phát tương thích của Cisco dành choSFP-10G-ER
Ứng dụngCác mô-đun thu phát tương thích của Cisco dành choSFP-10G-ER
Đặc tính điện và quang họcCác mô-đun thu phát tương thích của Cisco dành choSFP-10G-ER
| Đặc điểm điện từ | ||||||
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | Tối đa | Đơn vị | Ghi chú |
| Tổng cung hiện tại | TÔICC | 300 | ma | |||
| Hệ thống điều khiển | ||||||
| Điện áp đầu vào vi sai của máy phát | 180 | 1200 | mV | |||
| Điện áp đầu ra Tx_Fault - Cao | V.Ồ | 2.4 | Vcc | V. | LVTTL | |
| Điện áp đầu ra Tx_Fault - Thấp | V.CV | 0 | 0,4 | V. | LVTTL | |
| Tx_Disable Điện áp đầu vào - Cao | V.IH | 2 | Vcc | V. | LVTTL | |
| Tx_Disable Điện áp đầu vào - Thấp | V.IL | 0 | 0,8 | V. | LVTTL | |
| Trở kháng vi sai đầu vào | 90 | 100 | 110 | Ω | ||
| Người nhận | ||||||
| Điện áp đầu ra vi sai của máy thu | 300 | 850 | mV | |||
| LOS Điện áp đầu ra - Cao | V.Ồ | 2.4 | Vcc | V. | LVTTL | |
| LOS Điện áp đầu ra - Thấp | V.CV | 0 | 0,4 | V. | LVTTL | |
| Trở kháng vi sai đầu ra | 90 | 100 | 110 | Ω | ||
| Đặc điểm máy phát quang | |||||||
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | Tối đa | Đơn vị | Ghi chú | |
| Công suất đầu ra trung bình | PNGOÀI | -1 | +3 | dBm | |||
| Bước sóng trung tâm | λc | 15:30 | 1550 | 1565 | bước sóng | ||
| Độ rộng quang phổ (-20dB) | ∆λ | 1 | bước sóng | ||||
| Tỷ lệ loại bỏ chế độ bên | SMSR | 30 | dB | ||||
| Tỷ lệ tuyệt chủng | phòng cấp cứu | 8.2 | dB | ||||
| Tiếng ồn cường độ tương đối | RIN | -128 | dB/Hz | ||||
| Thời gian tăng/giảm quang học | TR/TF | 28 | 50 | ps | |||
| Hình phạt phát tán và phân tán | TDP | 2 | dB | ||||
| Máy phát TẮT nguồn | PTẮT | -30 | dBm | ||||
| Sơ đồ mắt đầu ra | Tuân thủ IEEE802.3ae | ||||||
| Đặc điểm máy thu quang | |||||||
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | Tối đa | Đơn vị | Ghi chú | |
| Bước sóng trung tâm | λc | 1260 | 1610 | bước sóng | |||
| Độ nhạy của máy thu | PSEN | -16 | dBm | 1 | |||
| Công suất bão hòa đầu vào (Quá tải) | PĐÃ NGỒI | 0,5 | dBm | ||||
| Phản xạ của máy thu | -12 | dB | |||||
| Mức độ hủy xác nhận LOS | MẤT | -17 | dBm | ||||
| Mức độ khẳng định LOS | LOSA | -30 | dBm | ||||
| Độ trễ LOS | HYS | 0,5 | 6 | dB | |||
Lưu ý 1.Đo bằng PRBS231-1 mẫu, @10.3125Gbps, ER=8.2dB, BER=1x10-12.
Đề cương góiCác mô-đun thu phát tương thích của Cisco dành choSFP-10G-ER
Kích thước được tính bằng milimét.Tất cả các kích thước là ± 0,1mm trừ khi có quy định khác.(Đơn vị: mm)
Câu hỏi thường gặp
Hỏi:Tại sao chọn chúng tôi?
GigaOpto là nhà cung cấp bộ thu phát quang học hàng đầu toàn cầu và chúng tôi có khoảng 10 năm kinh nghiệm trong lĩnh vực này.Lợi thế của chúng tôi.
Hỏi:Bộ thu phát của bạn có tương thích không?
Có, tất cả các mô-đun quang tương thích của chúng tôi đều kiểm tra khả năng tương thích trên nhiều nhãn hiệu thiết bị mạng khác nhau như Cisco, Juniper, Arista, HP, Huawei, Alcatel-Lucent Nokia, H3C, v.v.
Hỏi: Tôi có thể đặt hàng mẫu khôngCác mô-đun thu phát tương thích của Cisco dành choSFP-10G-ER?MOQ của bạn là gì?
Có, chúng tôi hoan nghênh các đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.Các mẫu hỗn hợp đều được chấp nhận, Chúng tôi không có MOQ, có sẵn 1 mẫu.
Hỏi:Điều khoản thanh toán của bạn là gìvìcác Mô-đun thu phát tương thích của Cisco dành cho SFP-10G-ER này?
Thông thường, chúng tôi cần thanh toán trước bằng T/T, West Union hoặc Paypal.
Cũng có thể hỗ trợ L/C, điều khoản tín dụng.
Hỏi:Tôi có thể trả lại sản phẩm nếu có vấn đề về chất lượng khôngVới cái nàyMô-đun thu phát tương thích của Cisco dành choSFP-10G-ER?
Có, nếu có vấn đề về chất lượng xảy ra, chúng tôi có thể chấp nhận trao đổi miễn phí.
Hỏi:Tôi có thể sử dụng logo và nhãn hiệu riêng của chúng tôi khôngtrên những cái nàyMô-đun thu phát tương thích của Cisco dành choSFP-10G-ER?
Có, chúng tôi có thể cung cấp dịch vụ OEM và tạo ra các sản phẩm có nhãn hiệu riêng của bạn.
