Thông tin chi tiết sản phẩm:
|
| Product Name: | XFP WDM ER60 | Distance: | 60km |
|---|---|---|---|
| Wavelength: | TX_1330nm / RX_1270nm | Component: | DFB+APD |
| Connector: | Simplex LC | Highlight: | XFP WDM ER60, 1 fiber XFP |
| Làm nổi bật: | Mô-đun thu phát sợi quang 1270nm,Mô-đun thu phát sợi quang 60km,Bộ thu phát sợi quang DOM Ethernet |
||

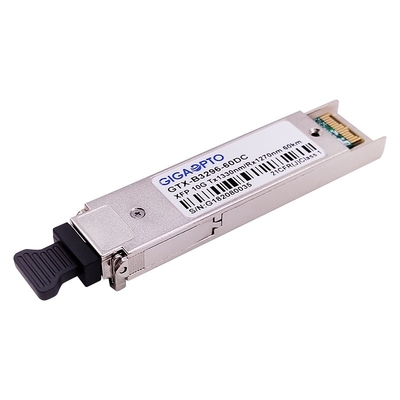

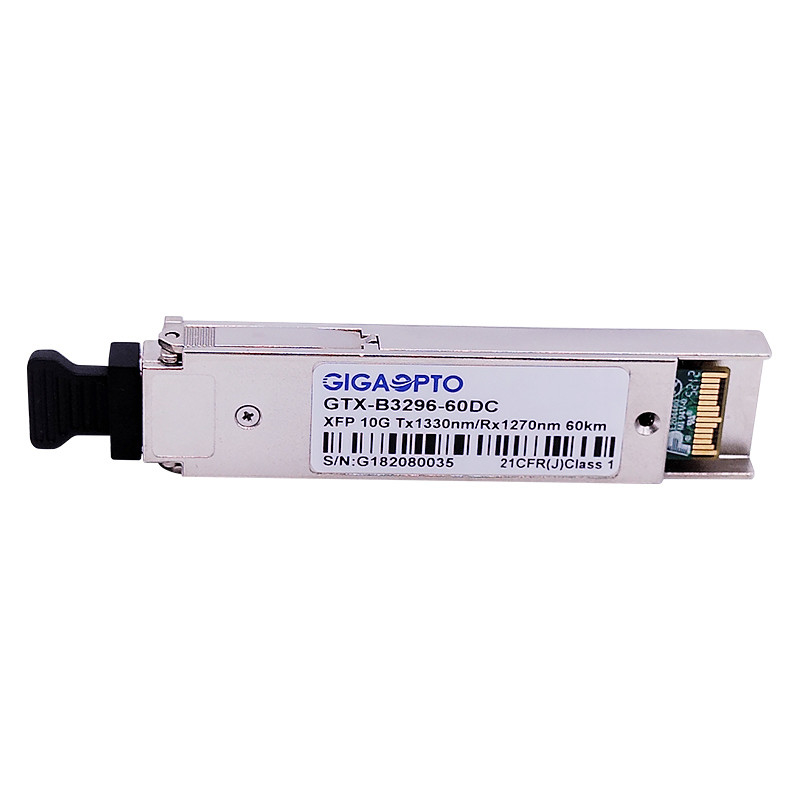

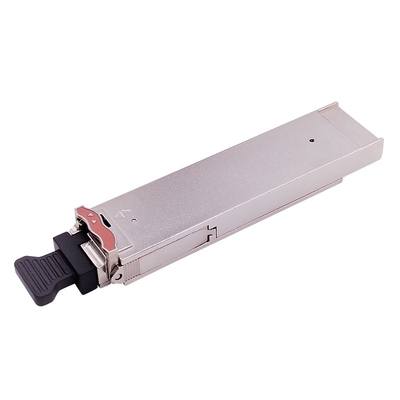

10Gbps Mô-đun thu phát sợi quang XFP WDM ER60 1330nm/1270nm 60km DOM
Sự miêu tả
XFP WDM ER60 của Gigaopto là Bộ thu phát XFP tương thích với nhiều nhà cung cấp MSA (Mô-đun có thể cắm hệ số dạng nhỏ 10 Gigabit).Phần máy phát sử dụng DFB 1330nm, phần máy thu sử dụng bộ thu photodiode PIN 1270nm, cung cấp khả năng truyền 60km qua sợi đơn mode (G.652 SMF).
Nó hỗ trợ chẩn đoán quang học DDM/DOM, cung cấp thông tin chẩn đoán về các điều kiện hoạt động hiện tại.
Sự chỉ rõ
| Thương hiệu tương thích | Cisco | Mã sản phẩm | GTX-B3296-60DC |
| Bao bì | XFP WDM | Tốc độ bit (Gbps) | 10,3Gbps |
| Bước sóng (TX/RX) | 1330nm/1270nm | Khoảng cách liên kết | 60 |
| Kết nối | LC đơn giản | Phương tiện truyền thông | sợi đơn mode |
| Phần Tx | DFB | Phần Rx | APD |
| Công suất trung bình TX | 1 ~ 5dBm | Độ nhạy RX | < -20dBm |
| Ex.Tỉ lệ | > 3,5 dB | Công suất đầu vào bão hòa | > 0,5dBm |
| Ngân sách điện năng (dB) | 21dB | Nhiệt độ hoạt động | 0 đến 70°C / -40 đến 85°C |
| Sự thât thoat năng lượng | < 2W | OEM/ODM | Ủng hộ |
| DDM/DOM | Hỗ trợ (mặc định) | Sự bảo đảm | 36 tháng |
| Giao thức | Ethernet 10G, 10G FC, Kênh sợi quang 8G, OTU2, STM-64 | ||
Đặc trưng
Các ứng dụng
Đặc tính quang và điện
| Tham số | Biểu tượng | tối thiểu | Đặc trưng | Tối đa | Đơn vị | Ghi chú | |
| Hệ thống điều khiển | |||||||
| Bước sóng trung tâm | λc | 1320 | 13:30 | 1340 | bước sóng | ||
| Độ rộng quang phổ (-20dB) | Δλ | 1 | bước sóng | ||||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | dB | ||||
| Công suất đầu ra trung bình | bĩu môi | +1 | +6 | dBm | 1 | ||
| Tỷ lệ tuyệt chủng | phòng cấp cứu | 3,5 | dB | ||||
| Nhập dữ liệu vi sai xoay | số VIN | 180 | 950 | mV | 2 | ||
| Trở kháng vi sai đầu vào | ZIN | 90 | 100 | 110 | Ω | ||
|
Tắt TX |
Vô hiệu hóa | 2.0 | Vcc | V. | |||
| Cho phép | 0 | 0,8 | V. | ||||
| Người nhận | |||||||
| Bước sóng trung tâm | λc | 1260 | 1270 | 1280 | bước sóng | ||
| Độ nhạy của máy thu | -20 | dBm | 3 | ||||
| Quá tải máy thu | -8,0 | dBm | 3 | ||||
| LOS Hủy Khẳng định | MẤT | -21 | dBm | ||||
| Khẳng định LOS | LOSA | -35 | dBm | ||||
| Độ trễ LOS | 0,5 | 4 | dB | ||||
| Dữ liệu đầu ra chênh lệch xoay | Vout | 400 | 600 | 800 | mV | 2 | |
|
LOS |
Cao | 2.0 | Vcc | V. | |||
| Thấp | 0,8 | V. | |||||
Ghi chú1:Nguồn quang được đưa vào SMF.
Ghi chú2: Được ghép nối AC bên trong.
Ghi chú3:Được đo bằng mẫu thử nghiệm PRBS 231-1 @9953Mbps, BER 1×10-12.
Thông số kỹ thuật cơ
