Thông tin chi tiết sản phẩm:
|
| Product Name: | WDM XFP ZR | Link: | 80km |
|---|---|---|---|
| Wavelength: | TX_1490nm / RX_1550nm | LD/PD: | DFB+APD |
| Interface: | LC Simplex | Application: | 10G Datacom |
| Keywords: | WDM XFP ZR, WDM XFP 80km | ||
| Làm nổi bật: | Mô-đun thu phát sợi quang 10Gbps,Mô-đun thu phát sợi quang 1490nm,Bộ thu phát sợi quang hai chiều DOM |
||

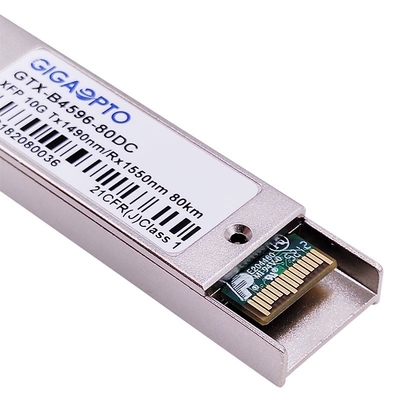

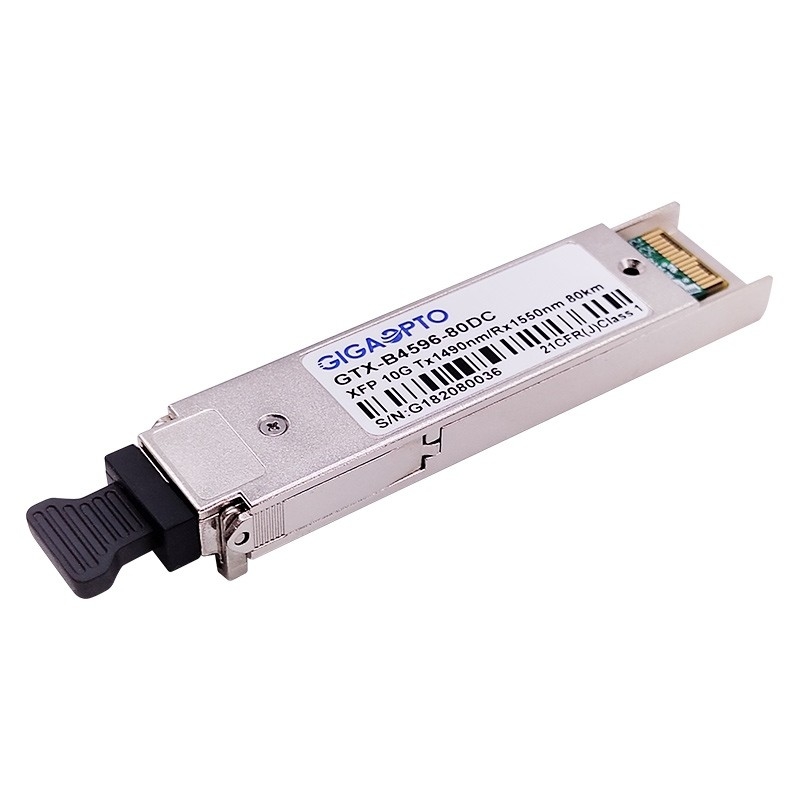

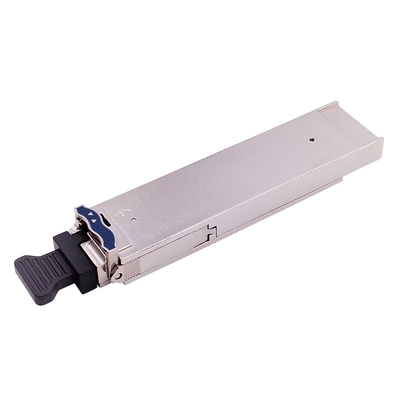

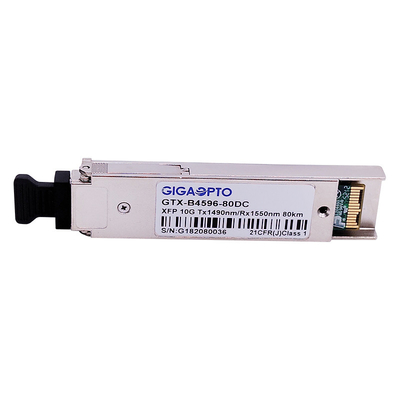

10GWDM bpsXFPMô-đun sợi thu phát hai chiều ZR 1490nm/1550nm 80km DOM
Sự miêu tả
WDM XFP ZR tương thích của Cisco này là Bộ thu phát mô-đun có thể cắm 10Gigabit Hệ số dạng nhỏ (XFP), hoạt động trên cáp quang Sợi đơn chế độ đơn (SMF).Truyền tối đa lên tới 80km qua sợi quang chế độ đơn độc lập với đầu nối LC đơn giản.
Bộ thu phát WDM XFP ZR này sử dụng máy phát Laser DFB chất lượng hàng đầu hoạt động ở bước sóng danh định 1490nm và bộ thu quang APD 1550nm.Tất cả các mô-đun đều đáp ứng các yêu cầu về an toàn laser Loại 1.
Các chức năng Giám sát Chẩn đoán Kỹ thuật số có sẵn thông qua giao diện I2C, cung cấp khả năng giám sát thời gian thực về nhiệt độ bộ thu phát, dòng điện phân cực laser, công suất quang, công suất quang nhận được và điện áp cung cấp của bộ thu phát.
Mô-đun thu phát WDM XFP ER tuân thủ các thông số kỹ thuật XFP MSA Rev 4.5, thông số kỹ thuật 10 Gigabit Ethernet (10GBASE-ZR/ZW trên mỗi IEEE 802.3ae) và Kênh sợi quang 10G.
Bộ thu phát WDM XFP ZR này được chứng nhận CE/RoHS.
Sự chỉ rõ
| Tên mục | WDM XFP ZR | Mã sản phẩm | GTX-B4596-80DC |
| Bưu kiện | XFP | Tốc độ bit tối đa (Gbps) | 11,3Gbps |
| Bước sóng (TX/RX) | 1490nm/1550nm | Với tới | 80km @ G.652 |
| Kết nối | LC đơn giản | Loại cáp | sợi đơn mode |
| Hệ thống điều khiển | DFB BiDi | Người nhận | APD |
| Công suất trung bình TX | 0 ~ 5dBm | Độ nhạy RX | <-24dBm |
| Ex.Tỉ lệ | > 6,0 dB | Quá tải máy thu | > -6dBm |
| Ngân sách quang học (dB) | 24dB | Nhiệt độ hoạt động | 0 đến 70°C / -40 đến 85°C |
| Sự thât thoat năng lượng | < 3,5W | OEM/ODM | Ủng hộ |
| DDM/DOM | Hỗ trợ (mặc định) | Sự bảo đảm | 3 năm |
| Giao thức | Ethernet 10G, 10G FC, Kênh sợi quang 8G, OTU2, STM-64 | ||
Đặc trưng
Các ứng dụng
Đặc tính điện và quang học
| Tham số | Biểu tượng | Tối thiểu. | Đánh máy. | Tối đa | Đơn vị | Ghi chú |
| Sự tiêu thụ năng lượng | P | 3,5 | W | 1 | ||
| Nguồn cung hiện tại | Icc | 1000 | ma | |||
|
Hệ thống điều khiển |
||||||
| Dung sai điện áp đầu vào một đầu |
Vcc |
-0,3 |
4.0 |
V. |
||
| Xoay điện áp đầu vào vi sai | Vin,pp | 120 | 820 | mVpp | ||
| Trở kháng đầu vào vi sai | Zin | 85 | 100 | 115 | Om | 2 |
| Truyền Vô hiệu hóa thời gian xác nhận | 10 | chúng ta | ||||
| Truyền điện áp vô hiệu hóa | Vdis | Vcc-1.3 | Vcc | V. | 3 | |
|
Truyền điện áp cho phép |
Ven |
Vee |
Vee +0.8 |
V. |
||
|
Người nhận |
||||||
| Điện áp đầu ra chênh lệch | Vout,pp | 300 | 650 | 850 | mVpp | |
| Trở kháng đầu ra vi sai | Zout | 80 | 100 | 120 | Om | 4 |
| Thời gian tăng/giảm dữ liệu đầu ra | Tr/Tf | 40 | ps | 5 | ||
| LOS khẳng định điện áp | VlosH | Vcc-1.3 | Vcc | V. | 6 | |
|
LOS Khử xác nhận điện áp |
VlosL |
Vee |
Vee +0.8 |
V. |
6 |
|
| Từ chối cung cấp điện | PSR | 7 | ||||
|
Tham số |
Biểu tượng |
Tối thiểu. |
Đặc trưng |
Tối đa |
Đơn vị |
Ghi chú |
| Hệ thống điều khiển | ||||||
|
Bước sóng trung tâm |
λC |
1480 | 1490 | 1500 | bước sóng | GTX-B4596-80DC |
| 1540 | 1550 | 1560 | bước sóng | GTX-B5496-80DC | ||
|
Độ rộng phổ quang học |
∆λ |
1 |
bước sóng |
|||
| Tỷ lệ loại bỏ chế độ bên |
SMSR |
30 |
dB |
|||
|
Công suất quang trung bình |
PO |
0 | 5 | dBm | GTX-B4596-80DC | |
| -1 | 3 | dBm | GTX-B5496-80DC | |||
|
Tỷ lệ tuyệt chủng quang học |
phòng cấp cứu |
6.0 |
dB |
|||
| Công suất phóng trung bình (Tắt laser) |
Poff |
-30 |
dBm |
|||
| Mặt nạ mắt máy phát | Tuân thủ IEEE802.3ae | |||||
| Người nhận | ||||||
|
Bước sóng trung tâm |
λC |
1540 | 1550 | 1560 | bước sóng | GTX-B4596-80DC |
| 1480 | 1490 | 1500 | bước sóng | GTX-B5496-80DC | ||
| Độ nhạy của máy thu (Công suất trung bình) |
Sen. |
-24 |
dBm |
2 |
||
| Công suất bão hòa đầu vào (quá tải) |
Psat |
-6 |
dBm |
|||
| Khẳng định LOS | LOSA | -38 | dBm | |||
| LOS Hủy xác nhận | MẤT | -26 | dBm | |||
| Độ trễ LOS | MẤT | 0,5 | 6 | dB | ||
