Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | Bộ thu phát GPON SFP | Loại hình: | Lớp D 8dBm |
|---|---|---|---|
| Tốc độ dữ liệu (Gb / s): | TX2,5Gb / s / RX1,25Gb / giây | Bước sóng: | 1490nm-TX / 1310nm-RX |
| Kết nối: | Simplex SC | Chẩn đoán: | Được hỗ trợ |
| Từ khóa: | + Mô-đun thu phát GPON OLT SFP 8dBm Lớp D GPON | ||
| Làm nổi bật: | Bộ thu phát SFP GPON OLT,Bộ thu phát DDM GPON OLT,Mô-đun quang 8dBm |
||

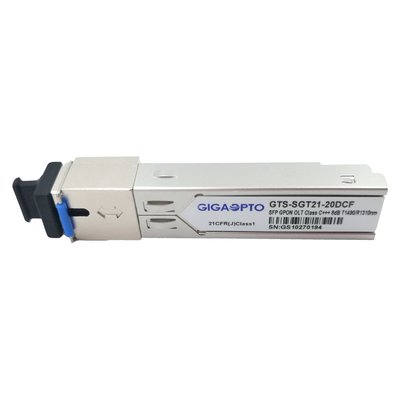

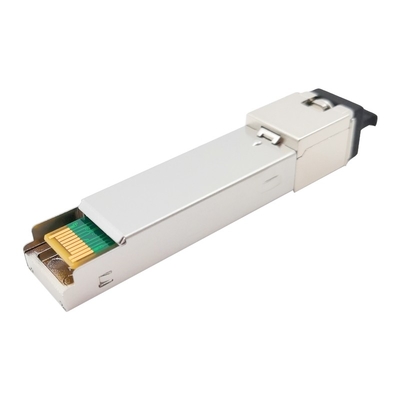

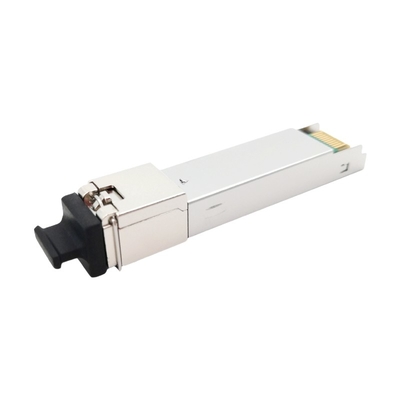

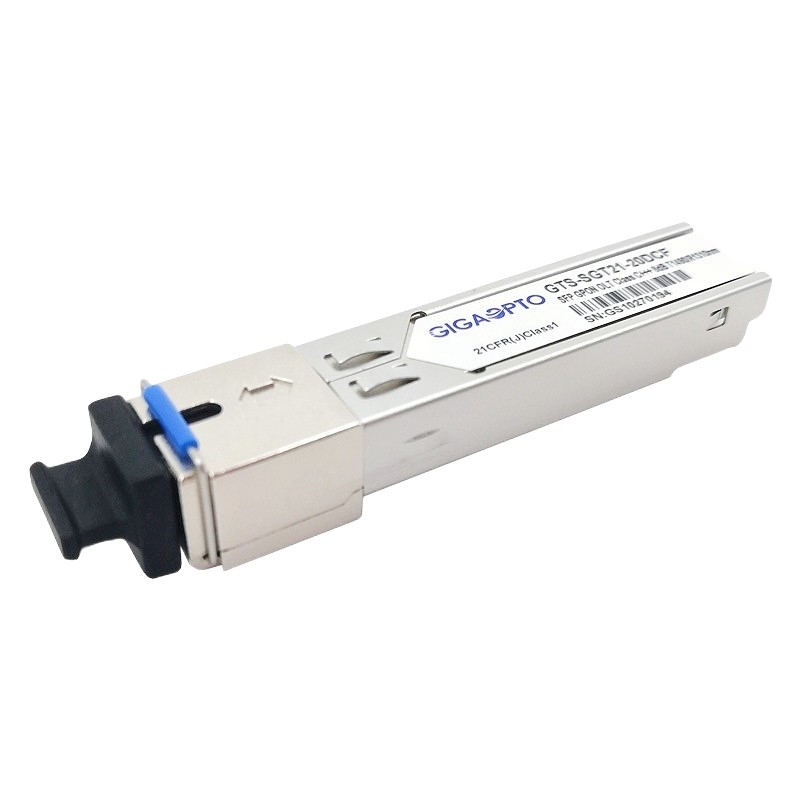

Lớp SFP GPON OLTCông suất D TX số 8Mô-đun thu phát dBm Số bộ phận GTS-SGT21-20DCF
Sự mô tả
8dBm Tx Power GPON OLT SFP này hoàn toàn tuân thủ các yêu cầu ITU G.984.2 Class D / C +++ cho các ứng dụng thiết bị đầu cuối đường truyền quang (OLT) với 1.244Gbps hướng lên và 2.488Gbps hướng xuống.
Mô-đun đóng gói GPON D SFP này bao gồm bộ phát DFB 1490nm chế độ liên tục 2,488Gbps, bộ thu APD 1310nm chế độ bùng nổ 1,244Gbps, bộ lọc tiền khuếch đại và WDM trong một cụm phụ quang tích hợp cao.Đây là Sản phẩm laser Loại 1 tuân theo tiêu chuẩn IEC 60825-1 và IEC 60825-2, đồng thời tuân thủ MSA SFP, SFF-8472 và ROHS6.
Sự chỉ rõ
| tên sản phẩm | Mô-đun SFP GPON OLT | LớpLoại hình | Lớp D / C +++ |
| Bao bì | SFP | Điện áp cung cấp | + 3,3V |
| Kết nối | SC Simplex | MaxVới tới | 20km |
| DDM / DOM | Được hỗ trợ | Chất xơLoại hình | sợi đơn mode |
| Sự bảo đảm | 3 năm | Nhiệt độ hoạt động | -5 ~ 70 ° C / -40 ~ 85 ° C |
| Tốc độ dữ liệu (TX) | 2,488Gb / giây | Tốc độ dữ liệu (RX) | 1,244Gb / giây |
| Bước sóng (TX) | 1490nm | Bước sóng (RX) | 1310nm |
| Quyền lựcSự tiêu thụ | <1,5W | Tổng dòng điện | 450mA (Tối đa) |
| Hệ thống điều khiển | DFB | Người nhận | APD |
| TXNgoàiCông suất (dBm) | + 6.0 ~ + 10.0dBm | RXNhạy cảm | <-32.0dBm |
| Ext.Tỉ lệ | > 8.2dB | Người nhậnQuá tải | > -15dBm |
| Các giao thức | SFF-8472, ITUT-984.2 | ||
Đặc trưng
Đăng kí
Tiêu chuẩn
| Đặc điểm máy phát quang | ||||||
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú |
| Công suất đã khởi chạy (trung bình) | PNGOÀI | +6 | +8 | +10 | dBm | |
| Dải bước sóng hoạt động | λC | 1480 | 1500 | nm | ||
| Chiều rộng quang phổ (-20dB) | ∆λ | 1 | nm | |||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | ||||
| Tỷ lệ tuyệt chủng | ER | 8.2 | dB | PRBS 223-1 + 72CID @ 2.488Gbit / s | ||
| Máy phát và hình phạt phân tán | TDP | 1 | dB | Truyền trên SMF 20km | ||
| Công suất đầu ra quang học sau khi tắt TX | PDIS | -39 | dBm | |||
| Sơ đồ mắt đầu ra | Tuân thủ ITU-T G.984.2 | |||||
| Phản xạ máy phát | -10 | dB | ||||
| Đặc điểm máy thu quang | ||||||
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú |
| Dải bước sóng | λC | 1260 | 1360 | nm | ||
| Độ nhạy của máy thu | SEN | -32 | dBm | Note1 | ||
| Quá tải đầu vào nguồn điện quang | ĐÃ NGỒI | -15 | dBm | Note1 | ||
| Dải động | 15 | dB | Hình 1 | |||
| Người nhận phản ánh | -15 | dB | ||||
Mạch ứng dụng điển hình
EEPROMBản đồ bộ nhớ
Nội dung bộ nhớ ID nối tiếp EEPROM
Bộ thu phát quang có chứa EEPROM.Nó cung cấp quyền truy cập vào thông tin nhận dạng tinh vi mô tả khả năng của bộ thu phát, giao diện tiêu chuẩn, nhà sản xuất và các thông tin khác.Khi giao thức nối tiếp được kích hoạt, máy chủ tạo ra tín hiệu đồng hồ nối tiếp (SCL, Mod Def 1).Cạnh tích cực đồng hồ dữ liệu vào các đoạn EEPROM không được bảo vệ ghi bên trong bộ thu phát SFP.Đồng hồ cạnh âm kiểm tra dữ liệu từ bộ thu phát SFP.Tín hiệu dữ liệu nối tiếp (SDA, Mod Def 2) là hai hướng để truyền dữ liệu nối tiếp.Máy chủ sử dụng SDA kết hợp với SCL để đánh dấu thời điểm bắt đầu và kết thúc kích hoạt giao thức nối tiếp.Các bộ nhớ được tổ chức như một chuỗi các từ dữ liệu 8 bit có thể được giải quyết riêng lẻ hoặc tuần tự.
Mô-đun cung cấp thông tin chẩn đoán về các điều kiện hoạt động hiện tại.Bộ thu phát tạo ra dữ liệu chẩn đoán này bằng cách số hóa các tín hiệu tương tự bên trong.Dữ liệu ngưỡng hiệu chuẩn và cảnh báo / cảnh báo được ghi trong quá trình sản xuất thiết bị.Giám sát công suất nhận, giám sát công suất truyền, giám sát dòng điện thiên vị, giám sát điện áp nguồn và giám sát nhiệt độ tất cả đều được thực hiện.Dữ liệu chẩn đoán là các giá trị A / D thô và phải được chuyển đổi sang các đơn vị thế giới thực bằng cách sử dụng các hằng số hiệu chuẩn được lưu trữ trong các vị trí EEPROM 56 - 95 tại địa chỉ bus nối tiếp dây A2h.Các trường dữ liệu cụ thể của bản đồ bộ nhớ chẩn đoán kỹ thuật số xác định như sau.
Thông tin đặt hàng- Dòng GPON OLT SFP của Gigaopto (DFB + APDTX-2.488Gb / giây/RX-1.244Gb / giâyTX-1490nm / RX-1310nmSC Simplex)
| P / N | Lớp | Năng lượng TX | Độ nhạy Rx | Nhiệt độ |
| GTS-SGT21-20DCB | B + | + 1,5 ~ + 5,0dBm | <-28.0dBm | Com |
| GTS-SGT21-20DIB | B + | + 1,5 ~ + 5,0dBm | <-28.0dBm | Ấn Độ |
| GTS-SGT21-20DCC | C + | + 3.0 ~ + 7.0dBm | <-30.0dBm | Com |
| GTS-SGT21-20DIC | C + | + 3.0 ~ + 7.0dBm | <-30.0dBm | Ấn Độ |
| GTS-SGT21-20DCD | C ++ | + 4,5 ~ + 10,0dBm | <-31.0dBm | Com |
| GTS-SGT21-20DID | C ++ | + 4,5 ~ + 10,0dBm | <-31.0dBm | Ấn Độ |
| GTS-SGT21-20DCE | C +++ / D | + 6.0 ~ + 10.0dBm | <-32.0dBm | Com |
| GTS-SGT21-20DIE | C +++ / D | + 6.0 ~ + 10.0dBm | <-32.0dBm | Ấn Độ |
| Ghi chú | OEM / ODM được hỗ trợ, bạn luôn được chào mừng đến với liên hệ với chúng tôi. | |||
