Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | GPON OLT SFP | Loại hình: | Lớp C +++ / D 9dBm |
|---|---|---|---|
| Tốc độ bit (Gb / s): | 2,5Gb / s_TX / 1,25Gb / s_RX | Bước sóng: | 1490nm-TX / 1310nm-RX |
| Giao diện: | SC Simplex | DDMI: | Đúng |
| Từ khóa: | + Bộ thu phát SFP 9dBm Class C +++ / D GPON OLT | ||
| Làm nổi bật: | Bộ thu phát 9dBm GPON SFP,Bộ thu phát GPON SFP lớp C +++ D,Bộ thu phát DOM |
||
Lớp SFP GPON OLTC +++ / Công suất D TX 9Mô-đun thu phát dBm
Sự mô tả

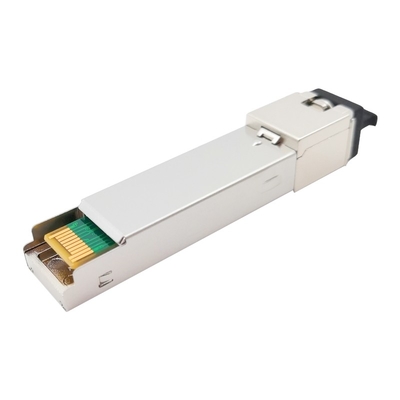

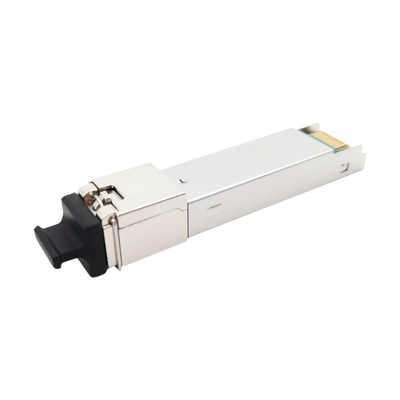

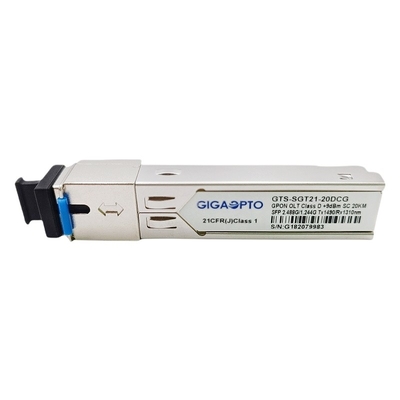

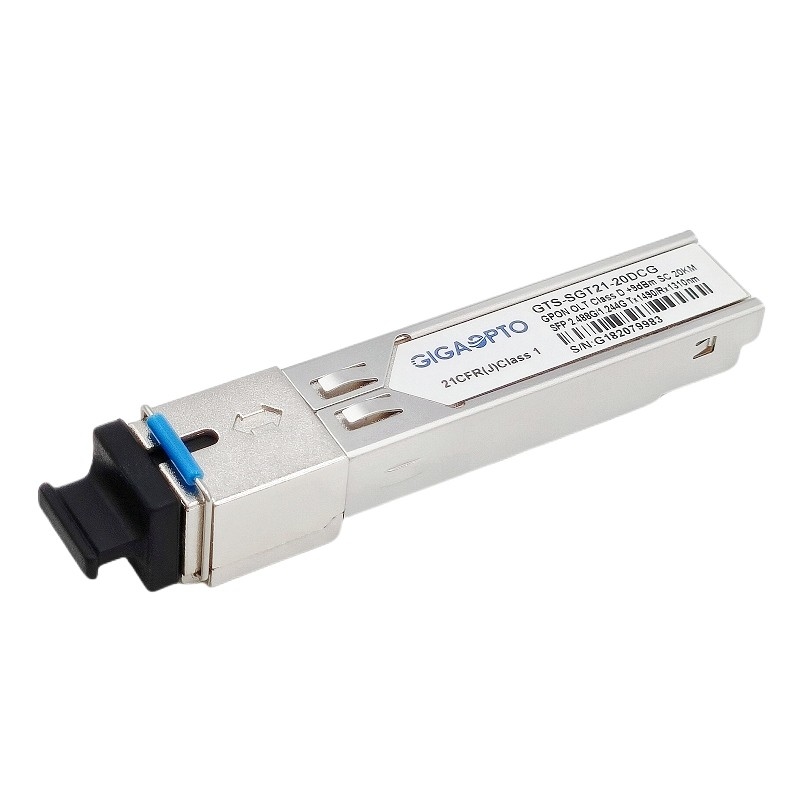

GTS-SGT21-20DCG của GIGAOPTO là một mô-đun thu phát hiệu suất cao cho truyền thông sợi đơn sử dụng bộ phát chế độ liên tục 1490nm và bộ thu chế độ liên tục 1310nm.Nó được thiết kế để đáp ứng các yêu cầu ITU G.984.2 Class C +++ (Class D) cho các ứng dụng đầu cuối đường dây quang (OLT).
Máy phát DFB LD 1490nm có chức năng điều khiển công suất tự động (APC) và mạch bù nhiệt độ để đảm bảo công suất quang ổn định và tỷ lệ tắt trên tất cả các dải nhiệt độ hoạt động.Máy phát đáp ứng tiêu chuẩn an toàn về mắt Loại 1 theo tiêu chuẩn IEC60825 và CDRH.
Bộ thu có một bộ tiền khuếch đại APD-TIA (bộ khuếch đại trở kháng chuyển tiếp) được đóng gói kín và một bộ khuếch đại giới hạn với các đầu ra vi sai tương thích LVPECL.Nó có đầu ra Burst Packet Detect (SD) tương thích với LVTTL.Đầu ra SD sẽ tăng cao sau khi nhận được gói tin liên tục.
Mô-đun 9dBm cung cấp thông tin chẩn đoán kỹ thuật số về các điều kiện và trạng thái hoạt động của nó, bao gồm công suất phát, dòng phân cực laser, nhiệt độ mô-đun và điện áp cung cấp.Dữ liệu ngưỡng hiệu chuẩn và cảnh báo / cảnh báo được ghi và lưu trữ trong bộ nhớ trong (EEPROM).
Mô-đun thu phát SFP đã thực hiện kiểm tra lấy mẫu dưới hầu hết các thương hiệu nổi tiếng về bộ định tuyến, thiết bị chuyển mạch, máy chủ.
Bộ thu phát SFP GPON OLT Class D có thể hoán đổi nóng là lý tưởng cho các liên kết truyền thông Mạng quang thụ động Gigabit (GPON) của Nhà cung cấp dịch vụ Internet (ISP), các liên kết quang khác.
Sự chỉ rõ
| Số bộ phận | GTS-SGT21-20DCG | Loại | GPON OLT Lớp C +++ / D |
| Bao bì | SFP | Điện áp cung cấp | + 3,3V |
| Kết nốiLoại hình | SC UPC | Truyền quang | 20km |
| Chẩn đoán kỹ thuật số | Được hỗ trợ | CápLoại hình | 9 / 125μm SMF |
| Sự bảo đảm | 3 năm | Nhiệt độ hoạt động | -5 ~ 70 ° C / -40 ~ 85 ° C |
| ChútTỷ lệ (Hạ lưu) | 2,488Gb / giây | ChútTỷ lệ (Thượng nguồn) | 1,244Gb / giây |
| Trung tâmBước sóng (TX) | 1490nm | Trung tâmBước sóng (RX) | 1310nm |
| Quyền lực Sự tiêu tán | <1,5W | Tổng dòng điện(Tối đa) | 450mA |
| Hệ thống điều khiểnLoại hình | DFB | Người nhậnLoại hình | APD |
| TXĐầu raQuyền lực | 9dBm (điển hình) | RXNhạy cảm | <-32.0dBm |
| Tỷ lệ tuyệt chủng | > 8.2dB | Người nhậnQuá tải | > -15dBm |
| Các giao thức | SFF-8472, ITUT-984.2 | ||
Đặc trưng
Đăng kí
Tiêu chuẩn
| Đặc điểm máy phát quang | ||||||
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú |
| Công suất đã khởi chạy (trung bình) | PNGOÀI | +6 | +9 | +10 | dBm | |
| Dải bước sóng hoạt động | λC | 1480 | 1500 | nm | ||
| Chiều rộng quang phổ (-20dB) | ∆λ | 1 | nm | |||
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | ||||
| Tỷ lệ tuyệt chủng | ER | 8.2 | dB | PRBS 223-1 + 72CID @ 2.488Gbit / s | ||
| Máy phát và hình phạt phân tán | TDP | 1 | dB | Truyền trên SMF 20km | ||
| Công suất đầu ra quang học sau khi tắt TX | PDIS | -39 | dBm | |||
| Sơ đồ mắt đầu ra | Tuân thủ ITU-T G.984.2 | |||||
| Phản xạ máy phát | -10 | dB | ||||
| Đặc điểm máy thu quang | ||||||
| Tham số | Biểu tượng | Min | Đặc trưng | Max | Đơn vị | Ghi chú |
| Dải bước sóng | λC | 1260 | 1360 | nm | ||
| Độ nhạy của máy thu | SEN | -32 | dBm | Note1 | ||
| Quá tải đầu vào nguồn điện quang | ĐÃ NGỒI | -15 | dBm | Note1 | ||
| Dải động | 15 | dB | Hình 1 | |||
| Người nhận phản ánh | -15 | dB | ||||
Mạch ứng dụng điển hình
EEPROMBản đồ bộ nhớ
Nội dung bộ nhớ ID nối tiếp EEPROM
Bộ thu phát quang có chứa EEPROM.Nó cung cấp quyền truy cập vào thông tin nhận dạng tinh vi mô tả khả năng của bộ thu phát, giao diện tiêu chuẩn, nhà sản xuất và các thông tin khác.Khi giao thức nối tiếp được kích hoạt, máy chủ tạo ra tín hiệu đồng hồ nối tiếp (SCL, Mod Def 1).Cạnh tích cực đồng hồ dữ liệu vào các đoạn EEPROM không được bảo vệ ghi bên trong bộ thu phát SFP.Đồng hồ cạnh âm kiểm tra dữ liệu từ bộ thu phát SFP.Tín hiệu dữ liệu nối tiếp (SDA, Mod Def 2) là hai hướng để truyền dữ liệu nối tiếp.Máy chủ sử dụng SDA kết hợp với SCL để đánh dấu thời điểm bắt đầu và kết thúc kích hoạt giao thức nối tiếp.Các bộ nhớ được tổ chức như một chuỗi các từ dữ liệu 8 bit có thể được giải quyết riêng lẻ hoặc tuần tự.
Mô-đun cung cấp thông tin chẩn đoán về các điều kiện hoạt động hiện tại.Bộ thu phát tạo ra dữ liệu chẩn đoán này bằng cách số hóa các tín hiệu tương tự bên trong.Dữ liệu ngưỡng hiệu chuẩn và cảnh báo / cảnh báo được ghi trong quá trình sản xuất thiết bị.Giám sát công suất nhận, giám sát công suất truyền, giám sát dòng điện thiên vị, giám sát điện áp nguồn và giám sát nhiệt độ tất cả đều được thực hiện.Dữ liệu chẩn đoán là các giá trị A / D thô và phải được chuyển đổi sang các đơn vị thế giới thực bằng cách sử dụng các hằng số hiệu chuẩn được lưu trữ trong các vị trí EEPROM 56 - 95 tại địa chỉ bus nối tiếp dây A2h.Các trường dữ liệu cụ thể của bản đồ bộ nhớ chẩn đoán kỹ thuật số xác định như sau.
