Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | Mô-đun thu phát GPON ONU / ONT | Loại biểu mẫu: | SFF 2x10 loại B + |
|---|---|---|---|
| Tốc độ bit: | TX-1.244G / RX-2.488G | Bước sóng: | TX1310nm / RX1490nm |
| Chiều dài cáp: | 20km | Kết nối: | Bím tóc SC / UPC |
| DDMI: | Đúng | Từ khóa: | GPON ONU / ONT Class B + SFF 2x10 Bộ thu phát SC / UPC Đầu nối bím |
| Làm nổi bật: | Bộ thu phát GPON ONU ONT,GPON Class B +,SC UPC |
||

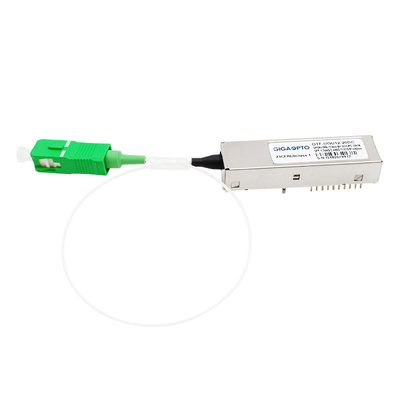

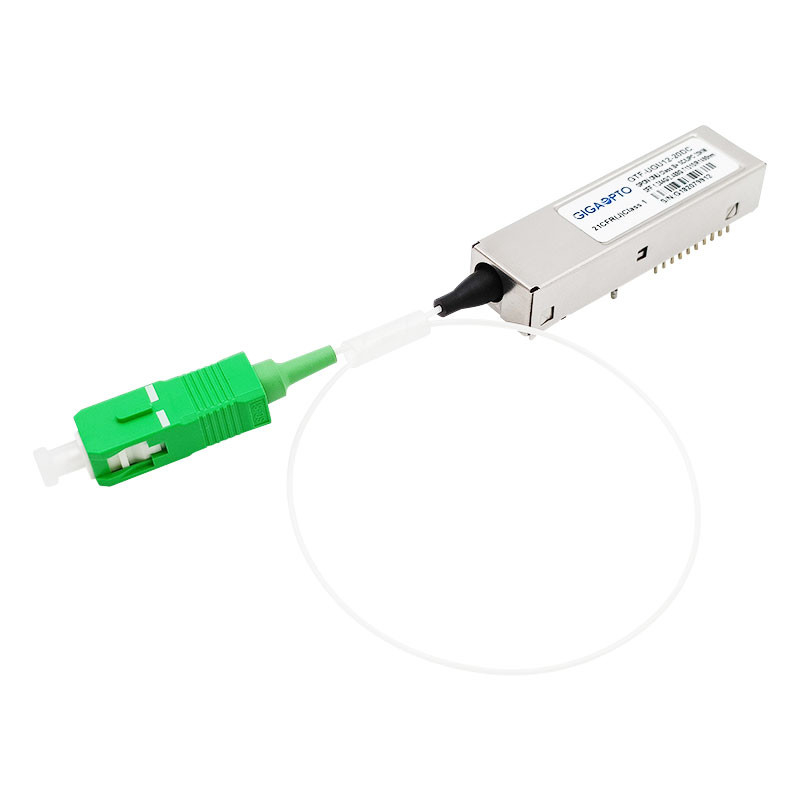

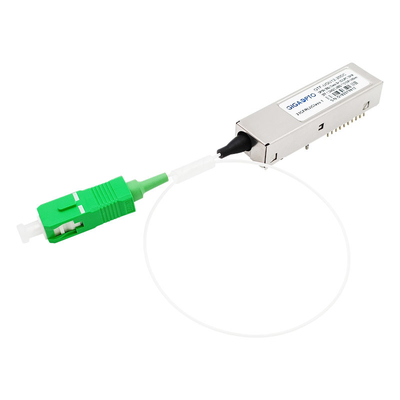

GPON ONU / ONT Lớp B +
Burst TX 1310nm 1.244G / RX 1490nm 2.488G

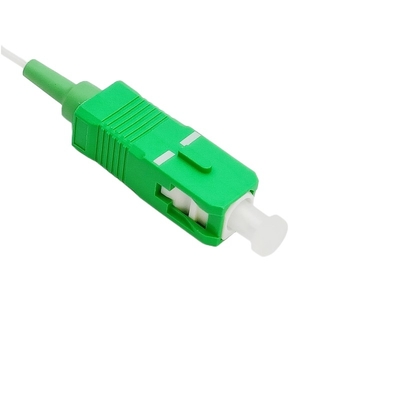

Đầu nối bím tóc SC / UPC
Tuân thủ RoHS
Sự mô tả
Mô-đun thu phát Pigtail GTF-UGU12-20DC Class B + GPON ONU / ONT SFF 2x10 SC UPC này được thiết kế để truyền Mạng quang thụ động (GPON) có khả năng Gigabit.Nó có thể hỗ trợ đầy đủ ứng dụng Lớp B + ODN được chỉ định bởi tiêu chuẩn ITU-T G.984.2 và Bản sửa đổi ITU-T G.984.2-2006.

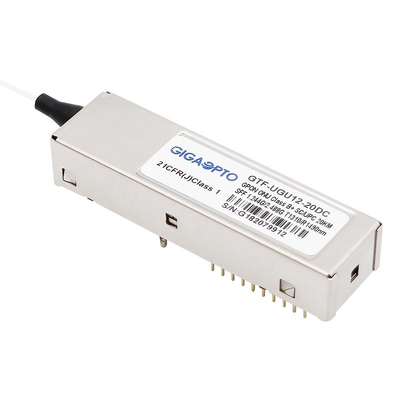

Bộ thu phát GPON ONU / ONT SFP được đóng gói dạng nhỏ 2x10 với ổ cắm hình bím SC UPC.
Phần máy phát sử dụng tia laser DFB 1310nm và trình điều khiển laser BM tích hợp được thiết kế để thực hiện thời gian trễ bật / tắt liên tục rất nhỏ.Trình điều khiển laser cũng bao gồm APC kỹ thuật số và mạch bù nhiệt độ, được sử dụng để giữ công suất quang phóng và tỷ lệ tắt không đổi theo nhiệt độ và lão hóa.
Phần bộ thu sử dụng một diode quang APD 1490nm tích hợp và bộ tiền khuếch đại được gắn với nhau.Nó có chức năng cho biết trạng thái phát hiện tín hiệu máy thu (mức cao đang hoạt động).Một bộ ghép WDM tích hợp có thể tách ánh sáng đầu vào 1490nm và ánh sáng đầu ra 1310nm.
Các chức năng chẩn đoán kỹ thuật số có sẵn, như được chỉ định trong SFF-8472.
Bộ thu phát quang có chứa EEPROM.Nó cung cấp quyền truy cập vào thông tin nhận dạng tinh vi mô tả khả năng của bộ thu phát, giao diện tiêu chuẩn, nhà sản xuất và các thông tin khác.
Sự chỉ rõ
| Sản phẩm | Mô-đun GPON ONU / ONT | Lớp | Lớp B + |
| Loại biểu mẫu | SFF 2x10 | Điện áp | + 3,3V |
| Kết nối | SC UPC Pigtail | Phạm vi tiếp cận tối đa | 20km |
| DDMI | Đúng | Loại sợi | Sợi đơn mode |
| Thời gian bảo hành | 3 năm | Nhiệt độ hoạt động | Tiêu chuẩn 0 ~ 70 ° C / Công nghiệp -40 ~ 85 ° C |
| Tốc độ (TX) | 1,244Gb / giây | Tốc độ (RX) | 2,488Gb / giây |
| Bước sóng trung tâm (TX) | 1310nm | Bước sóng trung tâm (RX) | 1490nm |
| Sự thât thoat năng lượng | <1,0 W | Tổng dòng điện | 300mA |
| Hệ thống điều khiển | DFB | Người nhận | APD |
| Công suất TX (dBm) | + 0,5 ~ + 5,0dBm | Độ nhạy RX | <-28.0dBm |
| Tỷ lệ tuyệt chủng | > 10dB | Công suất bão hòa | > -8dBm |
| Các giao thức | SFF 8472, RoHS, ITU-T G.984.2 | ||
Thông tin đặt hàng
| Số bộ phận | Thông số kỹ thuật | ||||
| Bưu kiện | Chế độ TX Burst | Nhiệt độ | Với tới | DDM | |
| (° C) | (km) | ||||
| GTF-UGU12-20DCL | SFF 2x10 | Cấp độ thấp Kích hoạt TX | -5 ~ 70 | 20 | Y |
| GTF-UGU12-20DCH | SFF 2x10 | Cấp cao Kích hoạt TX | -5 ~ 70 | 20 | Y |
| GTF-UGU12-20DIL | SFF 2x10 | Cấp độ thấp Kích hoạt TX | -40 ~ 85 | 20 | Y |
| GTF-UGU12-20DIH | SFF 2x10 | Cấp cao Kích hoạt TX | -40 ~ 85 | 20 | Y |
Đặc trưng
Đăng kí
Tiêu chuẩn
Bản phác thảo gói hàng
Để biết thêm về Bộ thu phát SFP GPON ONU, vui lòng tham khảo biểu mẫu sau
Dòng thu phát GPON ONU (Tốc độ dữ liệuTX-1.244G / RX-2.488G, Bước sóng: TX1310nm / RX1490nm, Class B +, DFB + APD)
| P / N | Yếu tố hình thức | Năng lượng TX | Độ nhạy Rx | Giao diện | Nhiệt độ |
| GTF-SGU12-20DC | SFF 2x10 | 0,5 ~ 5,0dBm | -28.0dBm | SC / UPC | Com. |
| GTF-SGU12-20DI | SFF 2x10 | 0,5 ~ 5,0dBm | -28.0dBm | SC / UPC | Ấn Độ |
| GTF-UGU12-20DC | SFF 2x10 | 0,5 ~ 5,0dBm | -28.0dBm | SC / UPC Pigtail | Com. |
| GTF-UGU12-20DI | SFF 2x10 | 0,5 ~ 5,0dBm | -28.0dBm | SC / UPC Pigtail | Ấn Độ |
| GTF-AGU12-20DC | SFF 2x10 | 0,5 ~ 5,0dBm | -28.0dBm | SC / APC Pigtail | Com. |
| GTF-AGU12-20DI | SFF 2x10 | 0,5 ~ 5,0dBm | -28.0dBm | SC / APC Pigtail | Ấn Độ |
| GTS-SGU12-20DC | SFP | 0,5 ~ 5,0dBm | -28.0dBm | SC / UPC | Com. |
| GTS-SGU12-20DI | SFP | 0,5 ~ 5,0dBm | -28.0dBm | SC / UPC | Ấn Độ |
| GTS-PGU12-20DC | SFP | 0,5 ~ 5,0dBm | -28.0dBm | SC / APC | Com. |
| GTS-PGU12-20DI | SFP | 0,5 ~ 5,0dBm | -28.0dBm | SC / APC | Ấn Độ |
| GTS-BGU12-20DC | SFP | 0,5 ~ 5,0dBm | -28.0dBm | LC / APC | Com. |
| GTS-BGU12-20DI | SFP | 0,5 ~ 5,0dBm | -28.0dBm | LC / APC | Ấn Độ |
