Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | Bộ thu phát OLT kết hợp XGPON / XGSPON | Đăng kí: | XGPON & XGSPON |
|---|---|---|---|
| Tốc độ dữ liệu (Gbps): | XGSPON-TX 9.953 RX9.953 RX 2.488, XGPON-TX 9.953 RX 2.488 | Bước sóng TX: | XGSPON-1577nm, XGPON-1490nm |
| Bước sóng RX: | XGSPON / XGPON-1270nm | Thành phần: | EML + APD |
| Sự bảo đảm: | 3 năm | Từ khóa: | Mô-đun thu phát OLT kết hợp XGPON & XGSPON |
| Làm nổi bật: | Bộ thu phát OLT SFP +,Bộ thu phát 22PIN SFP +,Huawei XGPON |
||
Huawei XGPON & XGSPON Combo OLT SFP + 2x11 22PIN TX 1577nm 9.953G TX 1490nm 2.488G RX 1270nm 9.953G RX 1270nm 2.488G Mô-đun thu phát
Sự mô tả

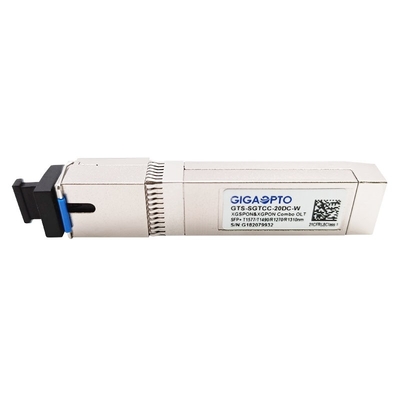

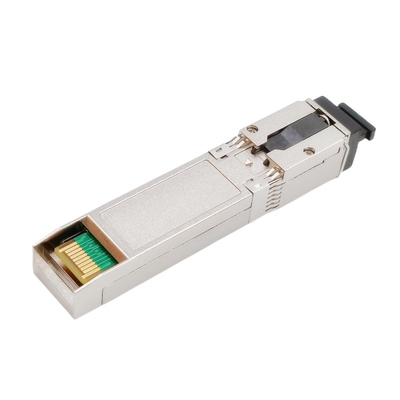

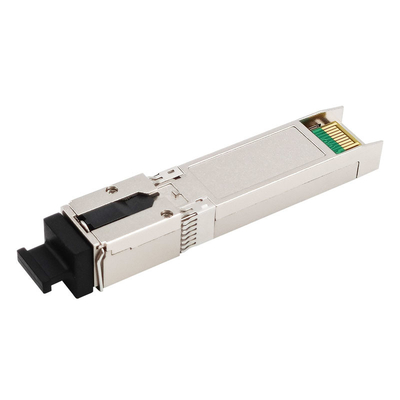

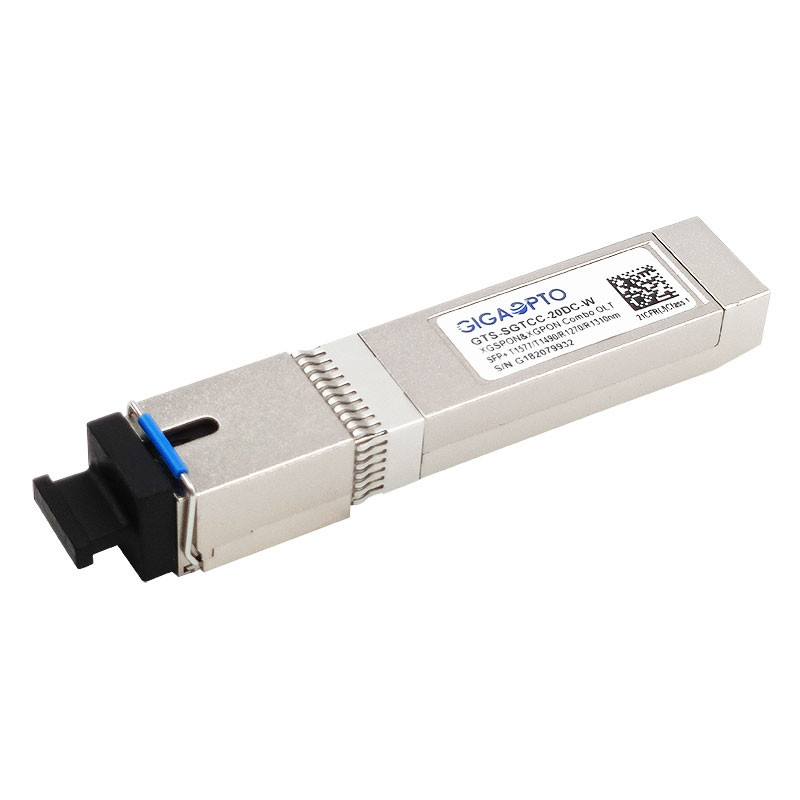

Combo OLT GTS-SGTCC-20DC-W XGS-PON & XGPON / GPON của Gigaopto tương thích với GPON OLT B + và XGSPON & XGPON OLT N1.
Nó bao gồm bộ phát chế độ liên tục 1577nm 10Gbps với laser EML, bộ thu chế độ liên tục 1270nm 10Gbps / 2,5Gbps với APD-TIA, bộ phát chế độ liên tục 1490nm 2,5Gbps với laser DFB và bộ thu chế độ liên tục 1310nm 1,25G với APD-TIA.Nó là hệ số hình thức SFP +, sử dụng Thiết bị tiếp nhận BIDI SC / UPC. Phạm vi nhiệt độ thương mại của nó từ 0 đến 70 ° C.
Đặc trưng
Điều kiện vận hành & bảo quản
| Tham số | Đơn vị | Min. | Đặc trưng | Tối đa |
| Nhiệt độ bảo quản | ° C | -40 | 85 | |
| Nhiệt độ trường hợp hoạt động | ° C | 0 | 70 | |
| Độ ẩm lưu trữ | % | 5 | 90 | |
| Độ ẩm tương đối hoạt động | % | 5 | 85 | |
| Điện áp cung cấp | V | 3,135 | 3,3 | 3,465 |
| Sự tiêu thụ năng lượng | W | 2,8 | ||
| Ngưỡng thiệt hại cho máy thu | dBm | -3 | ||
| Tốc độ bit cho Tx 1577nm | Gb / giây | 9,953 | ||
| Tốc độ bit cho Rx 1270nm | Gb / giây | 2.488 | 9,953 | |
| Tốc độ bit cho Tx 1490nm | Gb / giây | 2.488 | ||
| Tốc độ bit cho Rx 1310nm | Gb / giây | 1.244 | ||
Đặc điểm
Tất cả hiệu suất được xác định ở nhiệt độ và điều kiện làm việc toàn bộ.
| Tham số | Đơn vị | Min. | Đặc trưng | Tối đa | |||
| Máy phát XGSPON1577nm 9.953G | |||||||
| Bước sóng trung tâm TX | nm | 1575 | 1577 | 1580 | |||
| Chiều rộng quang phổ (-20dB) | nm | 1 | |||||
| Tỷ lệ triệt tiêu chế độ bên | dB | 30 | |||||
| XGSPON có thể ra mắt sức mạnh (N1 BOL) |
dBm | 2,5 | 5 | ||||
| XGSPON có thể ra mắt sức mạnh (N1 EOL) |
dBm | 2 | 5 | ||||
| Nguồn điện khởi động trung bình (TX Tắt) | dBm | -39 | |||||
| Tỷ lệ tuyệt chủng | dB | 8.2 | |||||
| Khả năng chịu mất mát trở lại quang học | dB | 15 | |||||
| Máy phát XGSPON 20km Hình phạt phân tán sợi |
dB | 1 | |||||
| Mặt nạ máy phát (PRBS231-1@9.953G) |
Tuân theo ITU-T G.9807.1 | ||||||
| Máy phát XGPON 1577nm 9.953G | |||||||
| Bước sóng trung tâm TX | nm | 1575 | 1577 | 1580 | |||
| Chiều rộng quang phổ (-20dB) | nm | 1 | |||||
| Tỷ lệ triệt tiêu chế độ bên | dB | 30 | |||||
| XGPON có nghĩa là công suất phát hành (N1 BOL) |
dBm | 2,5 | 6 | ||||
| XGPON có nghĩa là công suất phát hành | dBm | 2 | 6 | ||||
| (N1 EOL) | |||||||
| Nguồn điện khởi động trung bình (TX Tắt) | dBm | -39 | |||||
| Tỷ lệ tuyệt chủng | dB | 8.2 | |||||
| Khả năng chịu mất mát trở lại quang học | dB | 15 | |||||
| Máy phát XGPON 20km Hình phạt phân tán sợi |
dB | 0,5 | |||||
| Mặt nạ máy phát (PRBS231-1@9.953G) |
Tuân theo ITU-T G.987.2 | ||||||
| Bộ thu XGSPON 1270nm 9.953G | |||||||
| Nhận bước sóng | nm | 1260 | 1270 | 1280 | |||
| Độ nhạy (N1 BOL) (PRBS231-1 @ 9,953G, ER = 8,2, BER <10-3) |
dBm | -26,5 | |||||
| Độ nhạy (N1 EOL) (PRBS231-1 @ 9,953G, ER = 8,2, BER <10-3) |
dBm | -26 | |||||
| Quá tải (N1) | dBm | -4 | |||||
| Cài đặt thời gian | ns | 100 | |||||
| Mức độ khẳng định SD | dBm | -29 | |||||
| Mức độ xác nhận SD | dBm | -45 | |||||
| Độ trễ SD | dB | 0,5 | 6 | ||||
| Bộ thu XGPON 1270nm 2.488G | |||||||
| Nhận bước sóng | nm | 1260 | 1270 | 1280 | |||
| Độ nhạy (N1 BOL) (PRBS223-1 @ 2.488G, ER = 8.2, BER <10-4) |
dBm | -28 | |||||
| Độ nhạy (N1 EOL) (PRBS223-1 @ 2.488G, ER = 8.2, BER <10-4) |
dBm | -27,5 | |||||
| Quá tải (N1) | dBm | -6 | |||||
| Mức độ khẳng định SD | dBm | -29 | |||||
| Mức độ xác nhận SD | dBm | -45 | |||||
| Độ trễ SD | dB | 0,5 | 6 | ||||
| Tham số | Đơn vị | Min. | Đặc trưng | Tối đa |
| Máy phát GPON 1490nm 2.488G | ||||
| Bước sóng trung tâm TX | nm | 1480 | 1490 | 1500 |
| Chiều rộng quang phổ (-20dB) | nm | 1 | ||
| Tỷ lệ triệt tiêu chế độ bên | dB | 30 | ||
| Công suất phát hành trung bình (B + BOL) | dBm | 2,5 | 5 | |
| Công suất phát hành trung bình (B + EOL) | dBm | 1,5 | 5 | |
| Nguồn điện khởi động trung bình (TX Tắt) | dBm | -39 | ||
| Tỷ lệ tuyệt chủng | dB | 8.2 | ||
| Khả năng chịu mất mát trở lại quang học | dB | 15 | ||
| Máy phát GPON 20km Hình phạt phân tán sợi |
dB | 1 | ||
| Mặt nạ máy phát (PRBS223- 1@2.488G) |
Tuân thủ WithITU-TG.984.2 | |||
| Bộ thu GPON 1310nm 1.244G | ||||
| Nhận bước sóng | nm | 1290 | 1310 | 1330 |
| Độ nhạy (B + BOL) (PRBS223-1 @ 1.244G, ER = 10, BER <10-10) |
dBm | -29 | ||
| Độ nhạy (B + EOL) (PRBS223-1 @ 1.244G, ER = 10, BER <10-10) |
dBm | -28 | ||
| Quá tải (B +) | dBm | -số 8 | ||
| Phạm vi động của chế độ bùng nổ máy thu | dB | 15 | ||
| Mức độ cảnh báo | dBm | -30 | ||
| Cấp độ khẳng định SDDe | dBm | -45 | ||
| Độ trễ SD | dB | 0,5 | 6 | |
| Tham số | Đơn vị | Min. | Đặc trưng | Tối đa |
| Đặc điểm giao diện điện | ||||
| Chuyển đổi đầu vào dữ liệu XGSPON & XGPON Khác biệt / TX |
mV | 120 | 800 | |
| Chuyển đổi đầu ra dữ liệu XGSPON & XGPON Khác biệt / RX |
mV | 400 | 800 | |
| Đầu vào dữ liệu GPON Swing Differential / TX | mV | 200 | 1600 | |
| Chuyển đổi đầu ra dữ liệu GPON Khác biệt / RX |
mV | 1200 | 2000 | |
| Trở kháng vi sai dữ liệu | Ω | 90 | 100 | 110 |
| Đầu ra LVTTL Cao | V | 2,4 | Vcc | |
| Đầu ra LVTTL Thấp | V | 0 | 0,4 | |
| Đầu vào LVTTL Cao | V | 2.0 | Vcc + 0,3 | |
| Đầu vào LVTTL Thấp | V | 0 | 0,8 | |
Bản vẽ cơ khí
