Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | Bộ thu phát 100GBASE-ZR4 | Loại biểu mẫu: | QSFP28 |
|---|---|---|---|
| Thành phần: | 4 x LAN WDM EML / SOA + PIN | Bước sóng: | 1295,6nm, 1300,1nm, 1304,6nm, 1309,1nm |
| Kết nối: | LC hai mặt | Khoảng cách tối đa: | 80 nghìn triệu |
| CDR: | Hai | Ngân sách điện: | 30dB |
| Từ khóa: | Bộ thu phát sợi quang 100GBASE ZR4 80km | ||
| Làm nổi bật: | 100g qsfp28 zr4,qsfp28 100g 80km,100GBASE ZR4 |
||
100G QSFP28 ZR4 với CDR kép 80 km, λ1296-1309nm, LC-Duplex, Single cách thứcĐối với liên kết Ethernet 100GBASE-ZR4
Sự mô tả

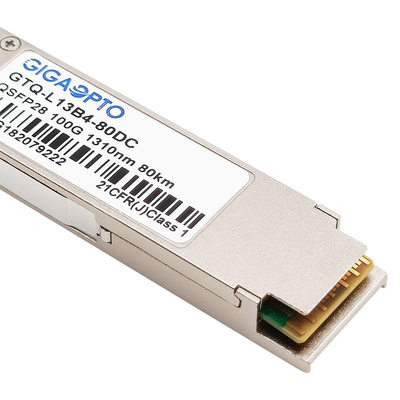

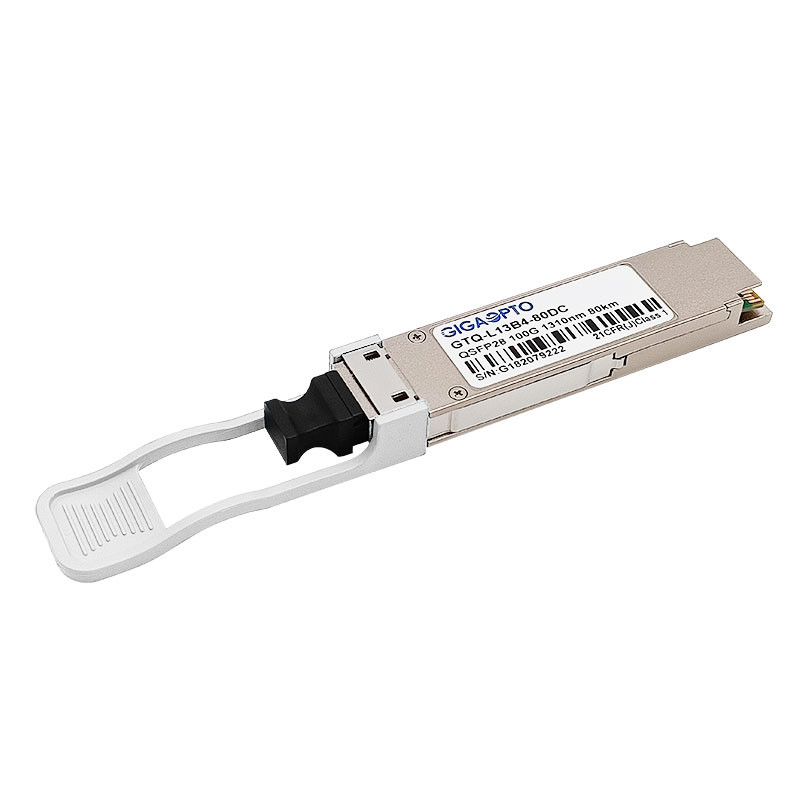

Mô-đun thu phát GTQ-L13B4-80DC của Gigaopto được thiết kế cho các ứng dụng truyền thông quang tuân theo 100GBASE-ZR4, hoạt động qua cáp quang đơn mode sợi kép với bốn làn giao tiếp quang độc lập, được tách biệt với nhau bằng công nghệ LAN WDM, có thể truyền tối đa đến 80km (có FEC đăng cai) và 40km (không có FEC đăng cai).
Bộ thu phát 100Gbase ZR4 này bao gồm hai phần: bộ thu phát laser 4x25Gb / s LAN WDM TOSA (1295.56, 1300.05, 1304.58, 1309.14nm) hiệu suất cao được làm mát bằng EML và bộ thu phát laser 4x25Gb / s SOA + PIN độ nhạy cao.Tất cả Bộ thu phát đều được chứng nhận CE / RoHS và tuân thủ các tiêu chuẩn an toàn sản phẩm
Một EEPROM nối tiếp trong bộ thu phát cho phép người dùng truy cập dữ liệu giám sát và cấu hình bộ thu phát thông qua Giao diện quản lý QSFP 2 dây.Giao diện này sử dụng một địa chỉ duy nhất, A0h, với bản đồ bộ nhớ được chia thành vùng dưới và vùng trên.Dữ liệu chẩn đoán kỹ thuật số cơ bản (DD) được giữ ở vùng thấp hơn trong khi dữ liệu cụ thể được giữ trong một loạt bảng ở vùng bộ nhớ cao.
Với những tính năng này, bộ thu phát 100G ZR4 có thể thay thế nóng, dễ cài đặt này phù hợp để sử dụng cho các kết nối mạng của Nhà cung cấp dịch vụ Internet (ISP) Fiber to the Home Aggregation và Backbone, Mobile Operator Core Networks và Mobile Backhaul và các kết nối trang web của Data Center
Sự chỉ rõ
| tên sản phẩm | Bộ thu phát 100GBASE ZR4 | Số bộ phận | GTQ-L13B4-80DC |
| Yếu tố hình thức | QSFP28 LAN WDM | Tốc độ dữ liệu tối đa | 103,125Gb / giây (4x 25,78Gb / giây) |
| Bước sóng | 1295,6nm, 1300,1nm, 1304,6nm, 1309,1nm | Khoảng cách liên kết tối đa | 80km |
| Kết nối | Song công-LC | Loại cáp | sợi đơn mode |
| Loại máy phát | 4 x LAN WDM EML | Loại máy thu | SOA + mã PIN |
| Công suất đầu ra TX | 2 ~ 6,5dBm | Độ nhạy của máy thu | <-28 dBm |
| Ngân sách điện (dB) | 30dB | Quá tải | > 2 dBm |
| Sự tiêu thụ năng lượng | ≤6,5W | Tỷ lệ tuyệt chủng | > 6dB |
| DDM / DOM | Được hỗ trợ | Phạm vi nhiệt độ | 0 đến 70 ° C (32 đến 158 ° F) |
| CDR (Đồng hồ và Phục hồi dữ liệu) | TX & RX CDR tích hợp | Định dạng điều chế | NRZ |
| OEM / ODM | Được hỗ trợ | Sự bảo đảm | 3 năm |
| Các giao thức | IEEE 802.3ba 100GBASE-ZR4, CE, QSFP28 MSA, RoHS, SFF-8636, SFF-8665 | ||
| Lời nhắc quan trọng | Phạm vi 80 km đầy đủ yêu cầu sử dụng FEC trên nền tảng máy chủ.Nếu không có FEC, phạm vi tiếp cận là 40 km | ||
Để ý:Khi bộ thu phát tầm xa được sử dụng trong truyền dẫn khoảng cách ngắn, vui lòng kết hợp với bộ suy hao thích hợp theo bảng.
| Khoảng cách | ≤ 10km | ≤ 25km | ≤ 35km |
| Bộ suy giảm | 15dB | 10dB | 5dB |
Đặc trưng
Các ứng dụng
Khả năng tương thích
Các bộ thu phát quang của Gigaopto tương thích 100% với tất cả các thương hiệu chuyển mạch lớn và sẽ không gây ra thiệt hại cho các thiết bị OEM.
Để đảm bảo chất lượng và độ tương thích của sản phẩm, mỗi sản phẩm đều được kiểm tra kỹ lưỡng trên các thiết bị tương ứng trước khi giao cho khách hàng.
Đối với khả năng tương thích 100G ZR4 GTQ-L13B4-80DC này, vui lòng tham khảo bảng tương ứng P / N. thông tin chi tiết.
| Nhãn hiệu tương thích / Số bộ phận | |||
| Nhãn hiệu | Số bộ phận | Nhãn hiệu | Số bộ phận |
| Gigaopto | GTQ-L13B4-80DC | Cây bách xù | QSFP-100GBASE-ZR4 |
| Cisco | QSFP-100G-ZR4-S | ||
