Thông tin chi tiết sản phẩm:
|
| Tên mục: | Mô-đun thu phát 100G eLR4 | Bao bì / Công nghệ: | QSFP28 / LAN WDM |
|---|---|---|---|
| Băng thông: | 103,1Gb / giây (4 lần 25,78Gb / giây) | Bước sóng: | 1295-1310nm |
| TOSA / ROSA: | 4 x LAN WDM DFB / PIN | Độ dài liên kết: | 20km |
| CDR: | TX & RX | DOM / DDM: | Được hỗ trợ |
| Từ khóa: | Bộ thu phát QSFP28 100GBASE-eLR4 20km | ||
| Làm nổi bật: | Bộ thu phát quang QSFP28,Bộ thu phát quang QSFP28,QSFP28 ELR4 |
||
Sự mô tả

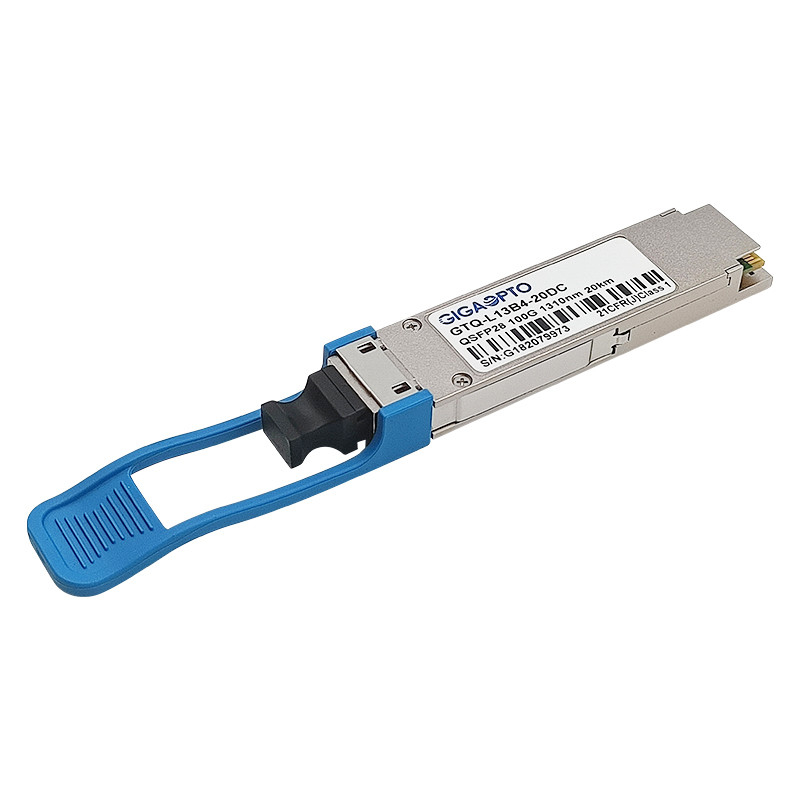

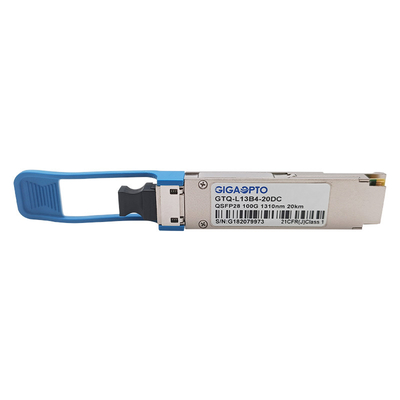

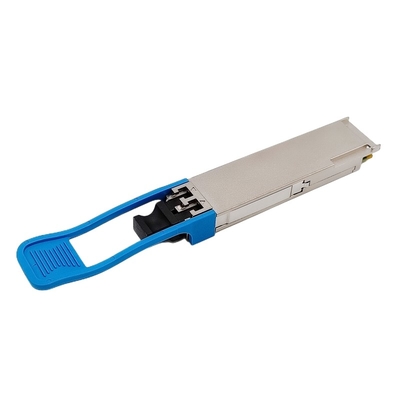

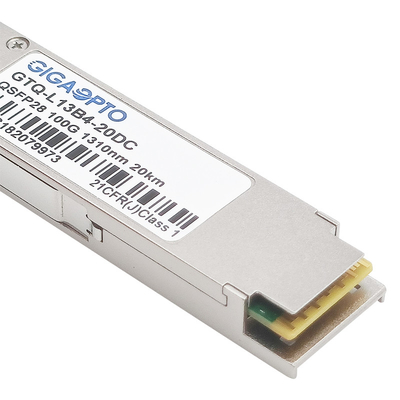

Số bộ phận thu phát QSFP28 100G eLR4 của GigaoptoGTQ-NL3B4-20DCđược thiết kế để sử dụng trong các liên kết Ethernet 100 Gigabit trên quãng đường lên đến 20km qua 9/125 sợi quang đơn mode (SMF) thông qua đầu nối LC tiêu chuẩn công nghiệp.
Mô-đun chuyển đổi 4 kênh đầu vào của dữ liệu điện 25,78Gb / s sang 4 kênh của tín hiệu quang LAN WDM và sau đó ghép chúng thành một kênh duy nhất để truyền dẫn quang 100Gb / s.Ngược lại ở phía máy thu, mô-đun khử ghép kênh đầu vào quang 100Gb / s thành 4 kênh của tín hiệu quang LAN WDM và sau đó chuyển đổi chúng thành 4 kênh đầu ra của dữ liệu điện.Các bước sóng trung tâm của 4 kênh LAN WDM là 1295,56,1300,05,1304,58 và 1309,14nm là thành viên của lưới bước sóng LAN WDM được xác định trong IEEE 802.3ba.
Bộ phát LAN WDM DFB được làm mát hiệu suất cao và bộ thu PIN có độ nhạy cao mang lại hiệu suất vượt trội và độ tin cậy cao.
Nó tương thích với QSFP28 MSA, 100GBASE-LR4 và IEEE 802.3bm CAUI-4.
Các chức năng chẩn đoán kỹ thuật số có sẵn thông qua giao diện I2C, như được chỉ định bởi QSFP28 MSA.
Sự chỉ rõ
| tên sản phẩm | QSFP-100G-eLR4 | Phần / Số | GTQ-L13B4-20DC |
| Loại biểu mẫu | QSFP28 | Tốc độ tối đa (Gbps) | 103.125Gb / giây |
| ĐẾM LAN | 4x (Tx / Rx) | Tốc độ trên mỗi làn đường | 25,78Gb / giây |
| Bước sóng (điển hình) | 1295,56 nm, 1300,05 nm, 1304,58 nm, 1309,14 nm | Khoảng cách cáp | 20 km trên G.652 |
| Giao diện | LC hai mặt | Loại phương tiện | Sợi đơn mode |
| Loại TOSA | LAN WDM DML | Loại ROSA | GHIM |
| Công suất TX (dBm) | -4,3 ~ 4,5dBm | Độ nhạy của máy thu | <-14,5dBm |
| Quyền lựcBudget (dB) | 10,2dB | Quá tải | > 4,5dBm |
| Sự thât thoat năng lượng | ≤3,5W | Ext.Tỉ lệ | > 4dB |
| DDM | Được hỗ trợ | Nhiệt độ thương mại | 0 đến 70 ° C |
| Tỷ lệ lỗi bit (BER) | <1E-12 | Định dạng điều chế | NRZ |
| CDR (Đồng hồ và Phục hồi dữ liệu) | TX & RX kép | OEM / ODM | Được hỗ trợ |
| Công nghệ đóng gói | HỘP | Sự bảo đảm | 3 năm |
| Các giao thức | IEEE 802.3ba 100GBASE-LR4, QSFP28 MSA, SFF-8661, SFF-8636 | ||
| Đăng kí | 100G Ethernet, Trung tâm dữ liệu, Mạng không dây 5G | ||
Đặc trưng
Đăng kí
Để biết thêm về dòng bộ thu phát QSFP28 100GBASE của chúng tôi, vui lòng tham khảo biểu mẫu sau
| Số bộ phận | Sự mô tả | Chiều dài sóng | Chiều dài | Phương tiện truyền thông | Công suất TX (dBm) | Cảm biến Rx. (DBm) |
| GTQ-M08B4-01DC | QSFP28 100G SR4 | 850nm | 100m | MMF | -8,4 ~ 2,4 | <-10,3 |
| GTQ-M08B4-02DC | QSFP28 SR BD | 850 / 900nm | 100m | MMF | -5,5 - 3 | <-9,5 |
| GTQ-M08B4-03DC | 100GBASE eSR4 | 850nm | 300m | MMF | -8,4 ~ 2,4 | <-10,3 |
| GTQ-M13B4-P5DC | QSFP28 PSM4-S | 1310nm | 500m | SMF | -9,4 ~ 2 | <-12,66 |
| GTQ-M13B4-02DC | QSFP28 PSM4-S | 1310nm | 2km | SMF | -6.0 ~ 2 | <-10,5 |
| GTQ-L27B4-02DC | 100G CWDM4 | 1311nm CWDM | 2km | SMF | -6,5 ~ 2,5 | <-11,5 |
| GTQ-L27B4-10DC | 100G eCWDM4 | 1311nm CWDM | 10km | SMF | -6,5 ~ 2,5 | <-13 |
| GTQ-L13B4-10DC | QSFP28 LR4 | LAN WDM | 10km | SMF | -4,3 ~ 4,5 | <-10,6 |
| GTQ-L13B4-20DC | QSFP28 eLR4 | LAN WDM | 20km | SMF | -4,3 ~ 4,5 | <-14,5 |
| GTQ-L13B4-40DC | QSFP28 ER4 Lite | LAN WDM | 40km (với FEC) | SMF | -2,9 ~ 4,5 | <-20,9 ngày |
| GTQ-L13B4-80DC | QSFP28 ZR4 | LAN WDM | 80km | SMF | 2 ~ 6,5 | <-28 |
| GTQ-N13B4-10MC | Kép 100 / 112G LR4 | LAN WDM | 10km | SMF | -4,3 ~ 4,5 / -0,6 ~ 4 | <-8,6 / <- 8,4 |
| GTQ-N13B4-20MC | Kép 100 / 112G eLR4 | LAN WDM | 20km | SMF | -1.0 ~ + 4.5 / 0 ~ 4 | <-9,5 / <- 9,0 |
| GTQ-N13B4-40MC | Kép 100 / 112G ER4 | LAN WDM | 40km | SMF | -2,5 ~ 2,9 / -1 ~ 3,3 | <-15 / <- 19 |
| GTQ-L13D1-P5DC | 100G QSFP28 DR1 | 1310nm | 500m | SMF | -2,9 ~ 4 | <-5,9 |
| GTQ-L13D1-02DC | 100G QSFP28 FR1 | 1310nm | 2km | SMF | -2,4 ~ 4 | <-6,4 |
| GTQ-L13D1-10DC | 100G QSFP28 LR1 | 1310nm | 10km | SMF | -1,4 ~ 4,5 | <-7,7 |
Lưu ý: Hỗ trợ OEM / ODM.
