Thông tin chi tiết sản phẩm:
|
| Sản phẩm: | 100GBASE SWDM4 | Tỷ lệ ngày: | 100Gb/giây |
|---|---|---|---|
| Yếu tố hình thức: | QSFP28 | Khoảng cách: | 150m@OM5/100m@OM4/75m@OM3 |
| Kết nối: | song công LC | Thành phần: | VCSEL + PIN |
| từ khóa: | Mô-đun 100G QSFP28 SWDM4, SWDM4 | ||
| Làm nổi bật: | Bộ thu phát MMF 850nm,Bộ thu phát MMF 100GBASE-SWDM4,Bộ thu phát 940nm 100G QSFP28 |
||
bdựa trên một thỏa thuận đa tiêu chuẩn trong ngành (SWDM-MSA), cost hiệu quả băng thôngnâng cấp từ 25G lên 100Gmà không thay đổi hiện cósợi
Sự miêu tả

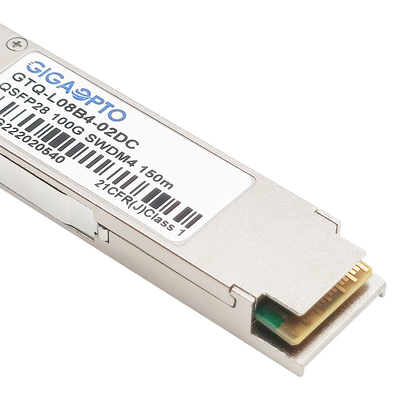

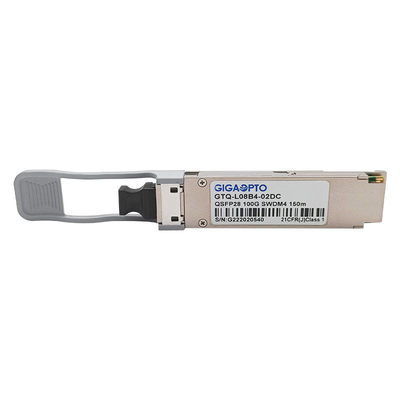

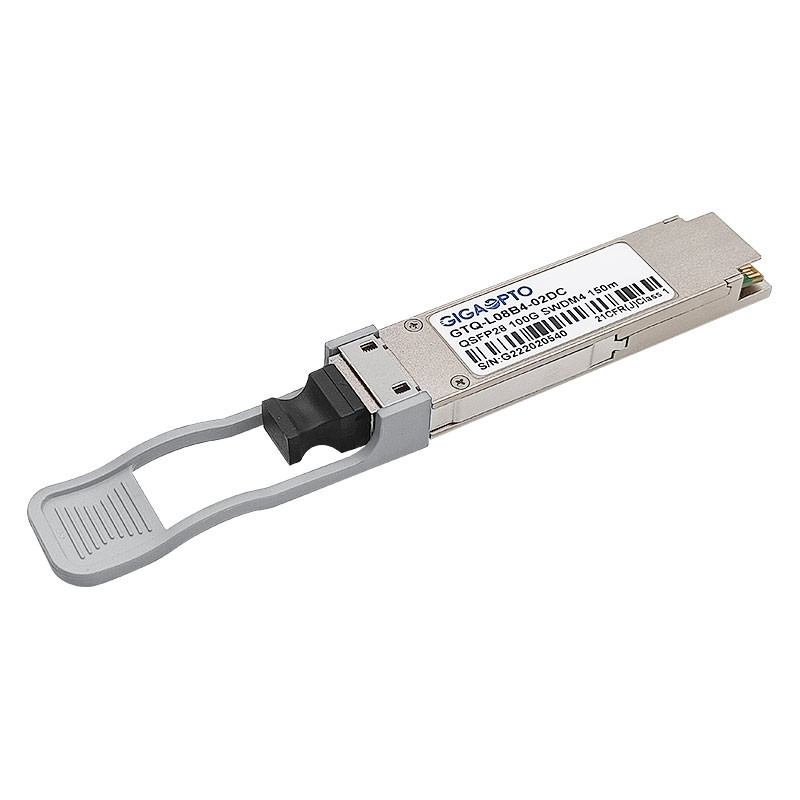

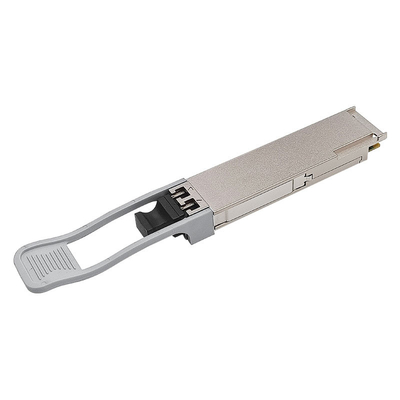

GTQ-L08B4-02DC của Gigaopto là một loại bộ thu phát quang cắm được sử dụng công nghệ SWDM (Short Wavelength Division Multiplex) hoạt động với sợi quang đa mode, cung cấp 4 kênh trong vùng 850-940nm với tốc độ 25,78Gbps/làn, có thể truyền tín hiệu 100G ghép kênh qua sợi quang đa mode song công với đầu nối LC, đường truyền tối đa lên tới 75m trên OM3/100m trên OM4/150m trên OM5.
Các chức năng chẩn đoán kỹ thuật số có sẵn thông qua giao diện I2C, như được chỉ định bởi QSFP28 MSA.
Sự chỉ rõ
| tên sản phẩm | 100G SWDM4 | P/N | GTQ-L08B4-02DC |
| Loại gói | QSFP28 | Tốc độ dữ liệu | 103,12Gbps (4×25,78Gbps) |
| Khoảng cách liên kết | 150m@OM5/100m@OM4/75m@OM3 | Loại cáp | Sợi đa mode |
| Bước sóng (CH1-CH4) | 850nm, 880nm, 910nm, 940nm | Kết nối | LC song công |
| Điện áp cung cấp điện | +3,3V (điển hình) | Sự tiêu thụ năng lượng | ≤ 3,5W |
| Loại máy phát | SWDM VCSEL | Loại máy thu | GHIM |
| Công suất TX trên mỗi làn đường | -5,5 ~ +3dBm | Độ nhạy của máy thu | < -3,4dBm |
| Tỷ lệ tuyệt chủng | > 2dB | định dạng điều chế | NRZ |
| Môi trường | Hoạt động: 0 đến 70°C | DOM/DDM | hỗ trợ |
| Bảo quản: -40°C đến 85°C | Sự bảo đảm | 3 năm | |
| giao thức | Ethernet 100G, tuân thủ MSA | ||
Tính năng
Các ứng dụng
Đặc điểm quang học
| Thông số máy phát | ngõ | tối thiểu | Đặc trưng | tối đa | Đơn vị | Ghi chú |
| Tỷ lệ tín hiệu, mỗi làn đường | 25,78125±100 trang/phút | Gb/giây | ||||
|
Phạm vi bước sóng ngõ |
Ngõ0 Ngõ1 Ngõ2 Ngõ3 |
844 874 904 934 |
858 888 918 948 |
bước sóng |
||
| định dạng điều chế | NRZ | |||||
| Sự khác biệt về lực phóng giữa hai làn đường bất kỳ | 4,5 | dBm | ||||
| Độ rộng phổ RMS | 0,59 | bước sóng | 1 | |||
| Biên độ điều biến quang (OMA), mỗi làn | -5,5 | 3 | dBm | 2 | ||
| Công suất phóng trung bình trên mỗi làn @ Trạng thái tắt TX | -30 | dBm | ||||
|
Khởi động Power trong OMA trừ TDEC |
Ngõ0 Ngõ1 Ngõ2 Ngõ3 |
-7 -7 -7.4 -7,7 |
dBm |
|||
|
Đóng cửa máy phát và phân tán |
Ngõ0 Ngõ1 Ngõ2 Ngõ3 |
4 4 4.4 4.8 |
dB |
3 |
||
| Tỷ lệ tuyệt chủng | 2 | dB | ||||
| Dung sai mất mát quang học | 12 | dB | ||||
| Thông lượng bao quanh |
≥86% ở 19 ô ≤30% ở 4,5 ô |
4 | ||||
|
Định nghĩa mặt nạ mắt máy phát {X1, X2, X3, Y1, Y2, Y3} Tỷ lệ truy cập 1,5x10-3 lần truy cập trên mỗi mẫu |
{0.3,0.38,0.45,0.35,0.41,0.5} |
|||||
|
Ghi chú: 1. Độ rộng phổ RMS là độ lệch chuẩn của phổ. 2. Giá trị tiêu chuẩn thấp nhất của OMA đối với một máy phát tuân thủ là 'Công suất khởi động trong OMA trừ TDEC, mỗi làn (phút)' cộng với giá trị thực tế của 'TDEC', nhưng với giá trị ít nhất là 'OMA, mỗi làn (phút) )'. 3. TDEC được tính từ TDECm đo được bằng các phương pháp trong 3.6.TDECm được đo theo phương pháp trong điều khoản 95.8.5 của IEEE 802.3 bằng cách sử dụng bộ thu tham chiếu băng thông 12,6 GHz cho tất cả các làn. 4. Nếu được đo vào sợi quang loại A1a.2 hoặc loại A1a.3 50 um theo tiêu chuẩn IEC 61280-1-4. |
||||||
| Thông số máy thu | ngõ | tối thiểu | Đặc trưng | tối đa | Đơn vị | Ghi chú |
| Tỷ lệ tín hiệu, mỗi làn đường | 25,78125±100 trang/phút | Gb/giây | ||||
|
Phạm vi bước sóng ngõ |
Ngõ0 Ngõ1 Ngõ2 ngõ3 |
844 874 904 934 |
858 888 918 948 |
bước sóng |
||
| định dạng điều chế | NRZ | |||||
| Ngưỡng thiệt hại | 4.4 | dBm | ||||
|
Công suất nhận trung bình, mỗi làn |
Ngõ0 Ngõ1 Ngõ2 ngõ3 |
-9,5 -9,4 -9,4 -9,4 |
3.4 |
dBm |
||
| Công suất máy thu, mỗi làn (OMA) | 3 | dBm | ||||
| Máy thu phản xạ | -12 | dB | ||||
|
Độ nhạy máy thu không căng thẳng (OMA) |
Ngõ0 Ngõ1 Ngõ2 Ngõ3 |
-8.2 -8.4 -8,6 -8,8 |
dBm |
1 |
||
| RX_Los_Assert | -30 | dBm | ||||
| RX_Los_De-ASSERT | -12 | dBm | ||||
| RX_Los_Hysteresis | 0,5 | dBm | ||||
|
1. độ nhạy không bị căng thẳng ở BER của 5E-5 (FEC trước) |
||||||
Đặc điểm điện từ
| Đặc điểm tín hiệu đầu vào điện của máy phát (TP1) | tối thiểu | Đặc trưng | tối đa | Đơn vị |
| Tốc độ báo hiệu trên mỗi làn (phạm vi) | 25,78125 ± 100 trang/phút | GBd | ||
| Mất đầu vào vi sai | Phương trình (83E–5) | dB | ||
| Mất hoàn trả đầu vào khác biệt với chế độ chung | Phương trình (83E–6) | dB | ||
| chấm dứt khác biệt không phù hợp | 10 | % | ||
| Kiểm tra đầu vào nhấn mạnh mô-đun | Xem 83E3.4.1 | |||
| Dung sai điện áp đầu vào pk-pk vi sai | 900 | mV | ||
| Điện áp chế độ chung DC | -350 | 2850 | mV | |
| Dải dung sai điện áp một đầu | -0,4 | 3.3 | V | |
| Đặc tính tín hiệu đầu ra điện của máy thu (TP4) | tối thiểu | Đặc trưng | tối đa | Đơn vị |
| Tốc độ báo hiệu trên mỗi làn (phạm vi) | 25,78125 ± 100 trang/phút | GBd | ||
| Điện áp đầu ra chế độ chung AC (RMS) | 17,5 | mV | ||
| điện áp đầu ra vi sai | 900 | mV | ||
| chiều rộng mắt | 0,57 | giao diện người dùng | ||
| Chiều cao mắt, sự khác biệt | 228 | mV | ||
| nhắm mắt dọc | 5,5 | dB | ||
| Đầu ra chênh lệch mất trở lại | Phương trình (83E–2) | dB | ||
| Mất hoàn trả chuyển đổi chế độ vi sai phổ biến | Phương trình (83E–3) | dB | ||
| chấm dứt khác biệt không phù hợp | 10 | % | ||
| Thời gian chuyển đổi (20% đến 80%) | 12 | ps | ||
| Điện áp chế độ chung DC | -350 | 2850 | mV | |
Kích thước cơ học
Đơn vị: mm,
