Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | 12G-SDI CWDM SFP + | Tốc độ dữ liệu: | 12g |
|---|---|---|---|
| Bước sóng: | 1270 ~ 1450nm CWDM | Kết nối: | LC hai mặt |
| Khoảng cách: | 20km | Sự bảo đảm: | 3 năm |
| Từ khóa 1: | 12G UHD-SDI CWDM SFP + | Từ khóa 2: | Bộ thu phát quang 12G CWDM Video SFP + |
| Làm nổi bật: | Bộ thu phát quang video 12G SDI,Bộ thu phát quang video 1450nm,Bộ thu phát quang CWDM |
||

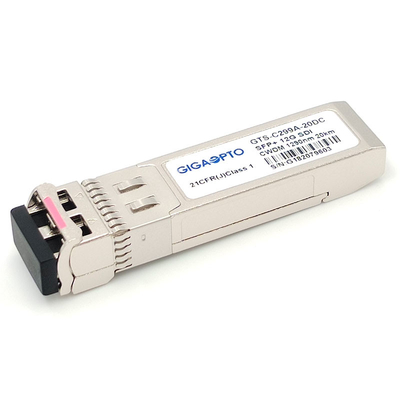

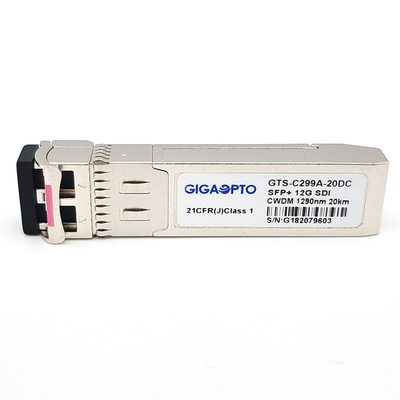

12G SDI SMPTE CWDM SFP + 1270nm-1450nm 20km SMF Dual LC MSA
Đặc điểm kỹ thuật chức năng
| tên sản phẩm | 12G-SDI CWDM SFP | Tốc độ dữ liệu | 0,27 ~ 11,88Gb / giây |
| Loại mô-đun | Máy thu phát | MSA / Không phải MSA | MSA |
| Yếu tố hình thức | SFP + | Nhiệt độ | 0 đến 70 ° C (32 đến 158 ° F) |
| Bước sóng | CWDM (1270 ~ 1450) nm | Khoảng cách tối đa | 20km |
| Kết nối | LC hai mặt | Phương tiện truyền thông | sợi đơn mode |
| Loại laser | DFB CWDM | Loại PD | GHIM |
| Cung cấp hiệu điện thế | 3,3V | Nguồn cung hiện tại | 300mA (Tối đa) |
| Năng lượng TX | -1 ~ 2dBm | Độ nhạy @ 11,88Gbps | <-11dB |
| Ngân sách điện | 13dB | Độ nhạy @ 5,94Gbps | <-13dB |
| Sự tiêu thụ năng lượng | ≤1.0W | Độ nhạy @ 2,97Gbps | <-15dB |
| ER. | > 3,5dB | Người nhận quá tải | > 1,0dBm |
| OEM / ODM | Được hỗ trợ | Sự bảo đảm | 3 năm |
| Các giao thức | SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1 (HD-SDI) và ST 259 (SD-SDI). | ||
Mô tả sản phẩm của Dòng thu phát 12G-SDI CWDM SFP + 1270nm ~ 1450nm
Dòng GTS-Cxx9A-10DC của Gigaopto là mô-đun thu phát đơn mode được thiết kế để truyền / nhận tín hiệu kỹ thuật số nối tiếp quang như được định nghĩa trong SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M và DVB-ASI.Nó hỗ trợ lên đến 11,8Gbps và được thiết kế đặc biệt để truyền các mô hình bệnh lý cho HD-SDI, 3G-SDI, 6G-SDI và 12G-SDI.Phạm vi liên kết tối đa lên đến 20km qua Cáp quang đơn chế độ (SMF) thông qua bước sóng CWDM từ kênh 1270nm đến kênh 1450nm.

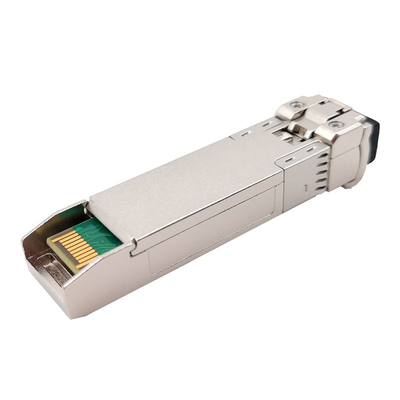

Bộ thu phát bao gồm ba phần: một tia laser DFB, một diode quang PIN được tích hợp với một bộ tiền khuếch đại trở kháng chuyển tiếp (TIA), Bộ thu tín hiệu và một bộ điều khiển MCU.Bộ thu phát tuân thủ Thỏa thuận đa nguồn SFP (MSA), Bộ thu phát này có đầu nối SFP + 20 chân để cho phép khả năng cắm nóng.Chức năng chẩn đoán kỹ thuật số có sẵn thông qua I2C.
Đặc trưng

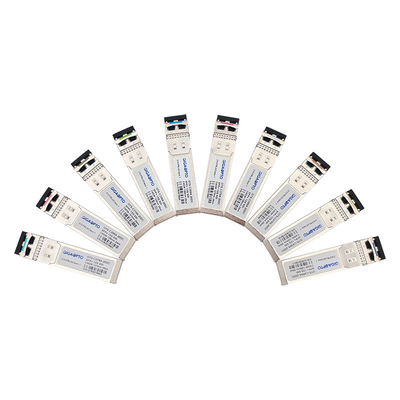

Thông tin đặt hàng
| Số bộ phận | Sự mô tả | Kênh CWDM | Phạm vi tiếp cận tối đa |
| GTS-C279A-20DC | 12G-SDI SMPTE CWDM SFP + SMF Dual LC MSA | 1270nm | 20km |
| GTS-C299A-20DC | 12G-SDI SMPTE CWDM SFP + SMF Dual LC MSA | 1290nm | 20km |
| GTS-C319A-20DC | 12G-SDI SMPTE CWDM SFP + SMF Dual LC MSA | 1310nm | 20km |
| GTS-C339A-20DC | 12G-SDI SMPTE CWDM SFP + SMF Dual LC MSA | 1330nm | 20km |
| GTS-C359A-20DC | 12G-SDI SMPTE CWDM SFP + SMF Dual LC MSA | 1350nm | 20km |
| GTS-C379A-20DC | 12G-SDI SMPTE CWDM SFP + SMF Dual LC MSA | 1370nm | 20km |
| GTS-C399A-20DC | 12G-SDI SMPTE CWDM SFP + SMF Dual LC MSA | 1390nm | 20km |
| GTS-C419A-20DC | 12G-SDI SMPTE CWDM SFP + SMF Dual LC MSA | 1410nm | 20km |
| GTS-C439A-20DC | 12G-SDI SMPTE CWDM SFP + SMF Dual LC MSA | 1430nm | 20km |
| GTS-C459A-20DC | 12G-SDI SMPTE CWDM SFP + SMF Dual LC MSA | 1450nm | 20km |
Đăng kí
Định nghĩa mã PIN
