Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | 12G-SDI SFP hai chiều + | Tốc độ dữ liệu: | 12Gb / S |
|---|---|---|---|
| Bước sóng: | 1270nm -TX / 1330nm -RX | Loại giao diện: | Simplex LC |
| Truyền tối đa: | 10 nghìn triệu | Sự bảo đảm: | 3 năm |
| Từ khóa 1: | Bộ thu phát quang 12G-SDI BIDI SFP + 10km | Từ khóa 2: | Mô-đun thu phát video HD SMPTE 12G |
| Làm nổi bật: | Bộ thu phát 12G video SFP,Bộ thu phát video SFP SDI,BiDi SMPTE |
||
10km BiDi 1270nm / 1330nm 12G-SDI SFP + Bộ thu phát quang MSA Pinout
Đặc điểm kỹ thuật chức năng
| tên sản phẩm | 12G-SDI BiDi SFP | Tốc độ dữ liệu | 0,27 ~ 11,88Gb / giây |
| Loại mô-đun | Máy thu phát | MSA / Không phải MSA | MSA |
| Yếu tố hình thức | SFP + | Nhiệt độ hoạt động | 0 đến 70 ° C (32 đến 158 ° F) |
| Bước sóng | 1270nm -TX / 1330nm -RX | Phạm vi tiếp cận tối đa | 10km |
| Kết nối | Simplex LC | Loại sợi | sợi đơn mode |
| Loại LD | DFB | Loại PD | GHIM |
| Cung cấp hiệu điện thế | 3,3V | Nguồn cung hiện tại | 280mA (Loại) |
| Năng lượng TX | -5 ~ + 1dBm | Độ nhạy @ 11,88Gbps | <-11dB |
| Độ nhạy @ 5,94Gbps | <-13dB | Độ nhạy @ 2,97Gbps | <-13dB |
| Tỷ lệ tuyệt chủng | > 3,5dB | Người nhận quá tải | > 1,0dBm |
| Sự tiêu thụ năng lượng | ≤1.0W | Sự bảo đảm | 3 năm |
| OEM / ODM | Được hỗ trợ | Trọng lượng | 0,025kg |
| Các giao thức | SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1 (HD-SDI) và ST 259 (SD-SDI). | ||
Sự mô tả

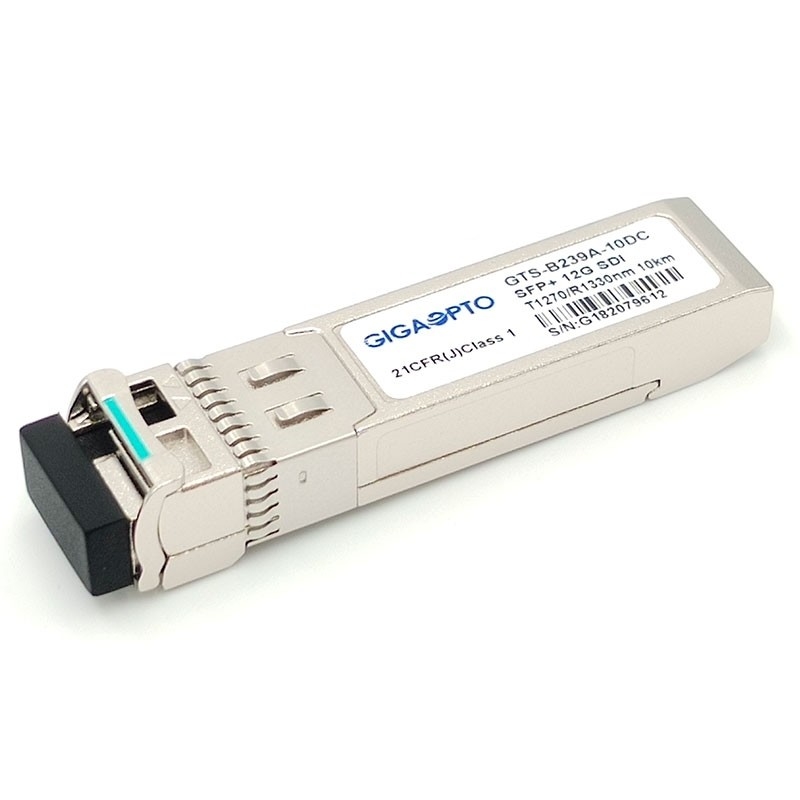

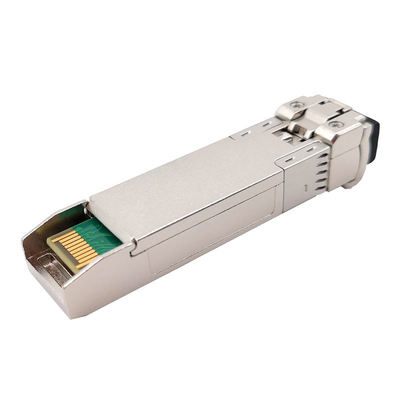

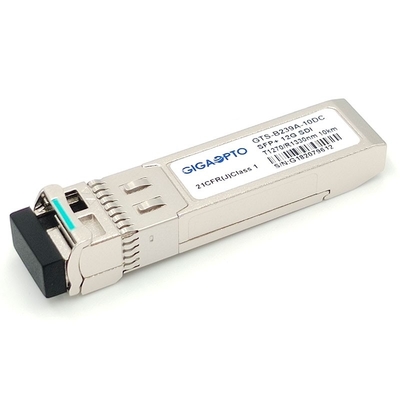

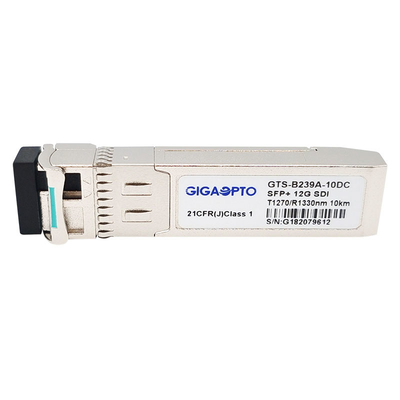

GTS-B239A-10DC của Gigaopto được thiết kế cho các liên kết truyền dẫn hai chiều 12G-SDI có phạm vi lên đến 10km trên một sợi quang đơn mode.
Nó tương thích với SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M và DVB-ASI.Nó hỗ trợ lên đến 11,8Gbps và được thiết kế đặc biệt để truyền các mô hình bệnh lý cho HD-SDI, 3G-SDI, 6G-SDI và 12G-SDI.
Bộ thu phát bao gồm ba phần: một tia laser DFB, một diode quang PIN được tích hợp với một bộ tiền khuếch đại trở kháng chuyển tiếp (TIA), Bộ thu tín hiệu và một bộ điều khiển MCU.Bộ thu phát tuân thủ Thỏa thuận đa nguồn SFP (MSA), Bộ thu phát này có đầu nối SFP + 20 chân để cho phép khả năng cắm nóng.Các chức năng chẩn đoán kỹ thuật số có sẵn thông qua giao diện I2C.
Đặc trưng
Đăng kí
Định nghĩa mã PIN
