Thông tin chi tiết sản phẩm:
|
| Tên mục: | 12G-SDI BiDi SFP + | Tốc độ dữ liệu: | 12g |
|---|---|---|---|
| Bước sóng: | 1330nm -TX / 1270nm -RX | Kết nối: | Simplex LC |
| Truyền cáp tối đa: | 10 nghìn triệu | OEM / ODM: | Được hỗ trợ |
| Từ khóa 1: | Bộ thu phát quang 12G-SDI BIDI, | Từ khóa 2: | 12G SFP hai chiều + |
| Làm nổi bật: | Bộ thu phát SMPTE Video SFP,Bộ thu phát Video SFP 13T,Bộ thu phát quang BIDI |
||
10KM BiDi 1330nm / 1270nm 12G-SDI SFP + Bộ thu phát quang MSA Pinout
Đặc điểm kỹ thuật chức năng
| tên sản phẩm | 12G UHD Video SFP | Tốc độ dữ liệu | 0,27 ~ 11,88Gb / giây |
| Loại mô-đun | Máy thu phát | MSA / Không phải MSA | MSA |
| Đóng gói | SFP + | Nhiệt độ thương mại | 0 đến 70 ° C (32 đến 158 ° F) |
| Bước sóng | 1330nm -TX / 1270nm -RX | Khoảng cách tối đa | 10km |
| Giao diện | Simplex LC | Phương tiện truyền thông | sợi đơn mode |
| Hệ thống điều khiển | DFB | Người nhận | GHIM |
| Điện áp cung cấp | + 3,3V | Hiện hành | 280mA (Thông thường.) |
| Công suất đầu ra trung bình | -5 ~ + 1dBm | Độ nhạy RX@11.88Gbps | <-11dB |
| Độ nhạy RX @ 5,94Gbps | <-13dB | Độ nhạy RX @ 2,97Gbps | <-13dB |
| Tỷ lệ tuyệt chủng | > 3,5dB | Độ bão hòa RX | > 1,0 dBm |
| Sự tiêu thụ năng lượng | ≤1.0W | Chẩn đoán kỹ thuật số | Ủng hộ |
| OEM / ODM | Đúng | Sự bảo đảm | 3 năm |
| Các giao thức | SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1 (HD-SDI) và ST 259 (SD-SDI). | ||
Sự mô tả

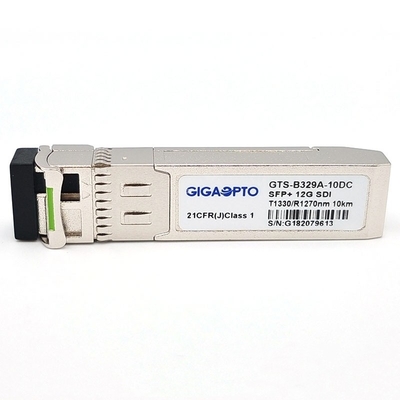

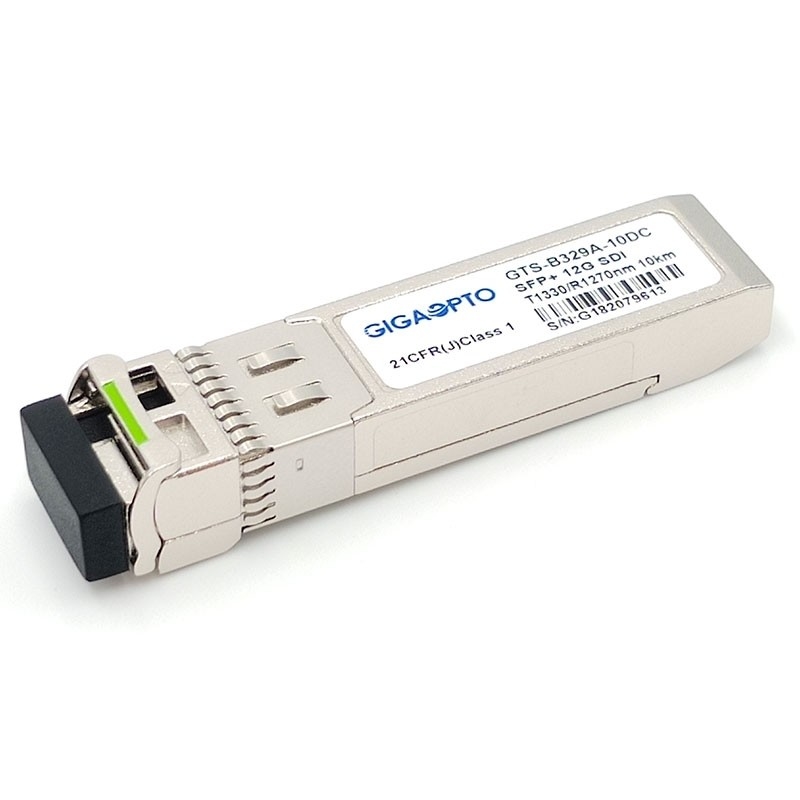

Bộ thu phát quang GTS-B329A-10DC 12G BiDi SFP + của Gigaopto được thiết kế cho các liên kết truyền dẫn hai chiều 12G-SDI có phạm vi lên đến 10km qua SMF với bước sóng 1330nm TX / 1270nm RX.
Nó hỗ trợ lên đến 11,8Gbps và được thiết kế đặc biệt để truyền các mô hình bệnh lý cho HD-SDI, 3G-SDI, 6G-SDI và 12G-SDI.

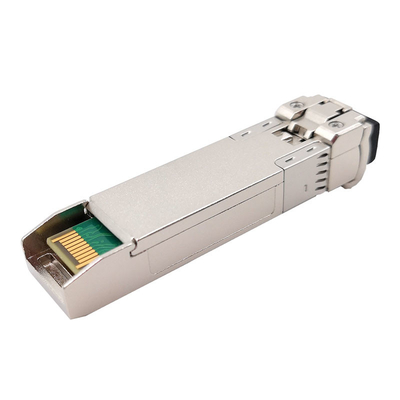

Bộ thu phát bao gồm ba phần: một tia laser DFB, một diode quang PIN được tích hợp với một bộ tiền khuếch đại trở kháng chuyển tiếp (TIA), Bộ thu tín hiệu và một bộ điều khiển MCU.Bộ thu phát tuân thủ Thỏa thuận đa nguồn SFP (MSA), Bộ thu phát này có đầu nối SFP + 20 chân để cho phép khả năng cắm nóng.
Mô-đun cung cấp thông tin chẩn đoán kỹ thuật số về các điều kiện và trạng thái hoạt động của nó, bao gồm công suất phát, dòng phân cực laser, nhiệt độ mô-đun và điện áp nguồn.Dữ liệu ngưỡng hiệu chuẩn và cảnh báo / cảnh báo được ghi và lưu trữ trong bộ nhớ trong (EEPROM).
Đặc trưng
Đăng kí
Định nghĩa mã PIN
