Thông tin chi tiết sản phẩm:
|
| Tốc độ dữ liệu: | 1,25Gb / giây | Bước sóng: | TX1310nm / RX1550nm |
|---|---|---|---|
| Kết nối: | LC / SC Receptacle | Loại máy phát: | FP |
| Loại máy thu: | Ghim | Nhạy cảm: | <-25dBm |
| Từ khóa: | PIN 1,25G BOSA T1310nm R1550nm, 1310nm FP 1550nm | ||
| Làm nổi bật: | Lắp ráp phụ quang học TX1310nm,Lắp ráp phụ quang học RX1550nm,Lắp ráp phụ quang học 1 |
||

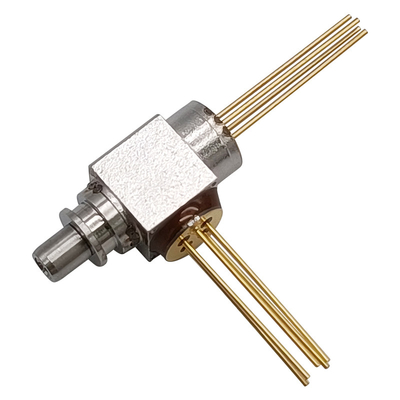

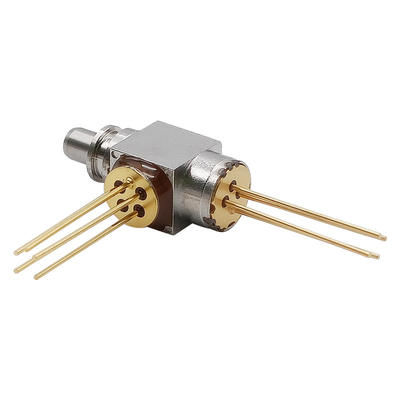

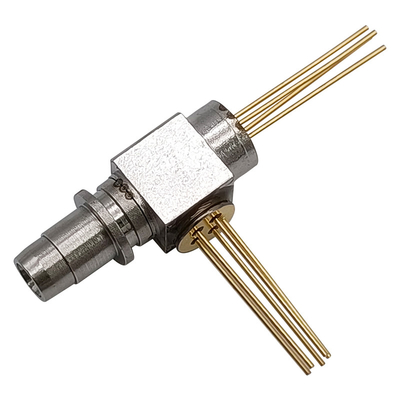

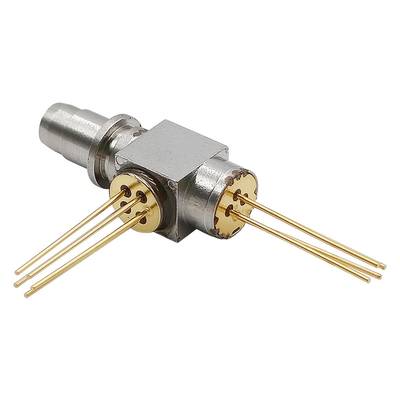

1,25G Bi-Phụ quang định hướng-MỘTssembly WDM TX1310nm FP/Mã PIN RX1550nm BOSA LC SC
Sự mô tả
Bộ thu phát BOSA-T1310FP-R1550PIN-1.25G-LC-REC của GIGAOPTO hỗ trợ tốc độ dữ liệu 1,25Gbps với sợi quang đơn mode.Mặt phát sử dụng tia laser FP 1310nm.Bên nhận sử dụng mã PIN 1550nm với TIA.
Xếp hạng tối đa tuyệt đối
| Tham số | Biểu tượng | Min. | Tối đa | Đơn vị | Điều kiện kiểm tra |
| Điện áp ngược | VR | --- | 2 | V | CW |
| Nhiệt độ trường hợp hoạt động | Đứng đầu | -20 | +70 | ℃ | |
| Nhiệt độ bảo quản | Tst | -40 | +100 | ℃ | |
| Nhiệt độ / Thời gian hàn | TS | --- | 260/10 | ℃ / S |
Đặc điểm quang & điện
| Tham số | Biểu tượng | Min. | Kiểu chữ. | Tối đa | Đơn vị | Điều kiện kiểm tra |
| Hệ thống điều khiển(Tc = 25 ℃) | ||||||
| Ngưỡng giới hạn dòng điện | Tôithứ tự | --- | số 8 | 15 | mA | CW |
| Công suất đầu ra quang học | Po | 0,25 | 0,4 | --- | mW | CW, Nếu = Ith + 20mA |
| Điện áp hoạt động | Vop | --- | 1,2 | 1,8 | V | CW |
| Thời gian trỗi dậy | Tr | --- | --- | 100 | ps | Ib = Ith, 20% ~ 80% |
| Giảm thời gian | Tf | --- | --- | 150 | ps | Ib = Ith, 80% ~ 20% |
| Bước sóng trung tâm | λc | 1290 | 1310 | 1330 | nm | CW |
| Chiều rộng phổ (-20dB) | Δλ | --- | --- | 3.0 | nm | CW |
| Giám sát PD hiện tại | Tôi | 100 | --- | --- | μA | CW, Iop ＝ Ith + 20mA |
| Tụ điện PD | Ct | --- | 5 | 7 | pF | VRPD = 5V, f = 1MHz |
| Lỗi theo dõi (CW) | TE | -1.0 | --- | 1,0 | dB |
Im = const.(@ Po = 5,0 mW, TC = 25 ℃) TC = −40 đến + 85 ° C |
| Người nhận(Tc = 25 ℃) | ||||||
| Nguồn cấp | VCC | 3.0 | 3,3 | 3.6 | V | |
| Nguồn cung hiện tại | Tôicc | --- | 22- | 35 | mA | Không tải |
| Bước sóng quang học | 1530 | 1550 | 1570 | nm | ||
| Độ nhạy (BER = 10-10) | Sens | --- | --- | -25 | dBm |
λ = 1550nm, @ 1,25Gbps, BER = 1E-10, PRBS = 27-1 |
|
Công suất bão hòa (BER = 10-10) |
Psat | 0 | --- | --- | dBm | λ = 1550nm, @ 1,25Gbps |
| Kháng đầu ra | Lộ trình | 60 | 75 | 90 | Om | Kết thúc đơn |
| Thời gian tăng / giảm | Tr / tf | --- | --- | 400 | Ps | Từ 20% -80% |
| Thông số quang & điện | ||||||
| Nói chuyện chéo | Ct | --- | --- | -45 | dB | |
| Cách ly quang học | ISO | 35 | --- | --- | dB | |
Đặc trưng
Đăng kí
Kích thước gói và Mô tả mã pin (LC)
