Thông tin chi tiết sản phẩm:
|
| Tốc độ truyền dữ liệu: | 1,25Gb / giây | Bước sóng: | TX1550nm / RX1310nm |
|---|---|---|---|
| Đầu nối quang học: | LC / SC Receptacle | Loại LD: | DFB |
| Loại PD: | APD | Nhạy cảm: | <-31dBm |
| Từ khóa: | 1,25Gb / giây WDM BOSA, 1,25G BOSA 1550nm | ||
| Làm nổi bật: | Lắp ráp phụ quang học WDM,lắp ráp phụ quang học BOSA,lắp ráp phụ APD |
||

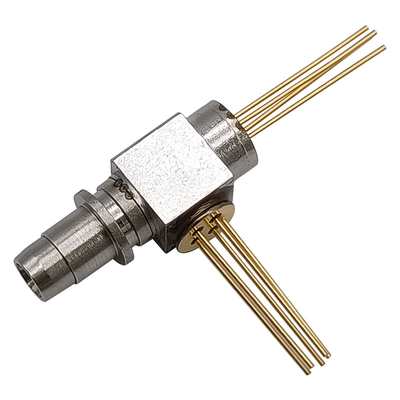

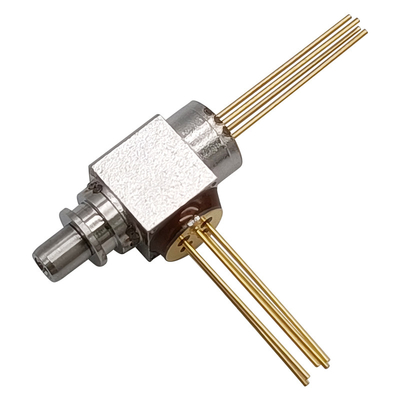

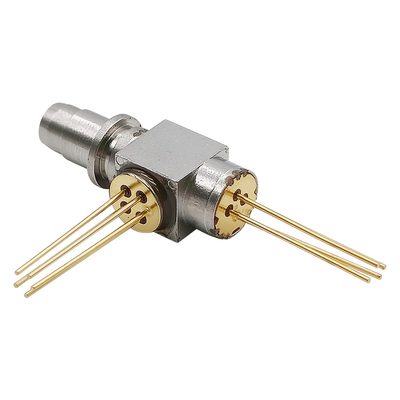

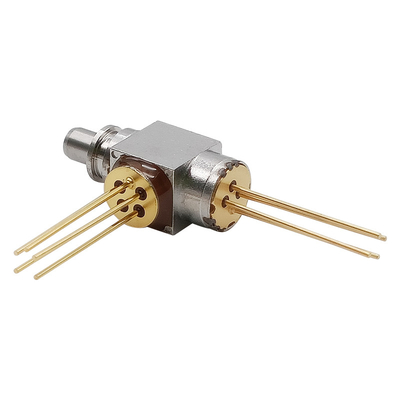

1,25Gbps BOSA WDMTX1550nm DFB/APD RX1490nmLC SCBi-Dkhông định hướng Phụ quang-MỘTssembly
Sự mô tả
GIGAOPTO's BOSA-T1550DFB-R1490APD-1.25G-LC-REC được tích hợp với bộ phát DFB 1,25Gb / s 1550nm và bộ thu APD 1490nm cùng với đầu nối LC hoặc SC.
Xếp hạng tối đa tuyệt đối (Tc = 25 ℃)
| Tham số | Biểu tượng | Min. | Tối đa | Đơn vị |
| Điện áp ngược (LD) | VRL | --- | 2 | V |
| Chuyển tiếp hiện tại (LD) | TôiFL | --- | 150 | mA |
| Điện áp ngược diode quang (MPD) | VRD | --- | 20 | V |
| Diode chuyển tiếp hiện tại (MPD) | TôiFD | --- | 10 | mA |
| TIA Điện áp hoạt động | VCC | +3.0 | +3,6 | V |
| Nhiệt độ trường hợp hoạt động | Top | -40 | +85 | ℃ |
| Nhiệt độ bảo quản | TSTG | -40 | +85 | ℃ |
| Nhiệt độ hàn chì (Tối đa 10 giây) | TS | --- | 260 | ℃ |
| ESD | 500 | --- | --- | V |
Đặc điểm quang & điện
| Tham số | Biểu tượng | Min. | Kiểu chữ. | Tối đa | Đơn vị | Điều kiện kiểm tra |
| Hệ thống điều khiển(Tc = 25 ± 3 ℃) | ||||||
| Ngưỡng giới hạn dòng điện | Tôithứ tự | 3 | số 8 | 15 | mA | CW, TC= 25 ℃ |
| --- | --- | 40 | CW, TC= -40 ~ 85 ℃ | |||
| Công suất đầu ra quang học | Pf | 1,3 | --- | 2,6 | mW | CW, Iop = Ith + 20mA |
| Bước sóng trung tâm | λc | 1540 | 1550 | 1560 | nm |
CW, Iop = 30mA Tc = -40 ℃ ~ + 85 ℃ |
| Điện áp hoạt động | Vf | --- | 1,2 | 1,6 | V | CW, Iop ＝ Ith + 20mA |
| Thời gian tăng / giảm | Tr / Tf | --- | 150 | 300 | ps | Ib = Ith, 20% ~ 80% |
| Chiều rộng phổ (-20dB) | Δλ | --- | --- | 1,0 | nm | Iop = 30mA, CW |
| Theo dõi hiện tại | Tôi | 100 | --- | 1200 | μA | CW, Iop ＝ Ith + 20mA, VRD = 1V |
| Tỷ lệ triệt tiêu chế độ bên | SMSR | 30 | 35 | --- | dB | Iop = 30mA |
| Lỗi theo dõi (CW) | TE | -1,5 | --- | 1,5 | dB |
APC, Tc = -40 ~ + 85 ℃, Montior hiện tại giữ @ Iop = Ith + 20mA |
| Người nhận(Tc = 25 ± 3 ℃) | ||||||
| Cung cấp hiệu điện thế | VCC | 3.0 | 3,3 | 3.6 | V | --- |
| Nguồn cung hiện tại | Tôicc | 10 | 20 | 32 | mA | --- |
| Bước sóng quang học | λ | 1470 | 1490 | 1510 | nm | --- |
| Nhạy cảm | Sen. | --- | --- | -31 | dBm |
λ = 1490nm, NRZ, 1,25Gb / giây, PRBS = 2 ^ 7-1, ER = 10dB, BER = 10-10, VBR-3, CW |
| Quá tải điện | Pol | -7 | --- | --- | dBm | |
| Điện áp đánh thủng APD | Vbr | 30 | --- | 55 | V | Id = 10uA, VCC TẮT |
| PD đáp ứng | R | 0,7 | --- | --- | A / W | CW, λ = 1550nm |
Đặc trưng
Đăng kí
Vẽ phác thảo (Đơn vị: mm)
