Thông tin chi tiết sản phẩm:
|
| Tốc độ dữ liệu (Gbps): | 10Gb / giây | Bước sóng: | Tx1270nm / Rx1330nm |
|---|---|---|---|
| Đầu nối quang học: | LC / SC | Loại máy phát: | DFB |
| Loại máy thu: | Ghim | Nhạy cảm: | <-16dBm |
| Từ khóa: | Lắp ráp phụ quang học 10G BOSA 1270nm, LC SC | ||
| Làm nổi bật: | Lắp ráp phụ quang học LC SC,Lắp ráp phụ quang học RX1330nm,Lắp ráp phụ quang học hai hướng |
||

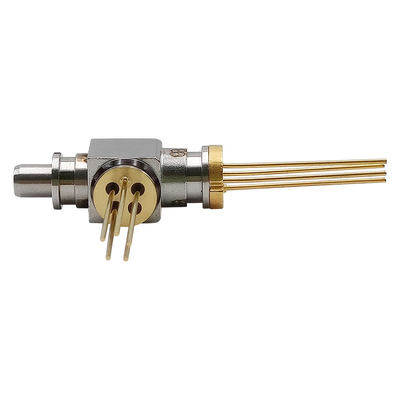

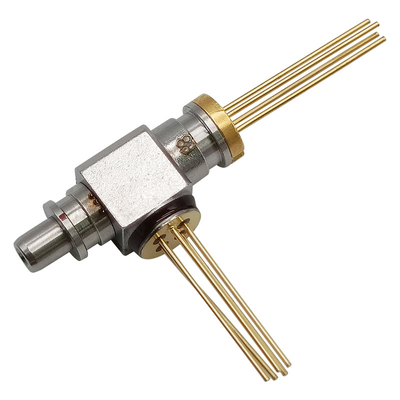

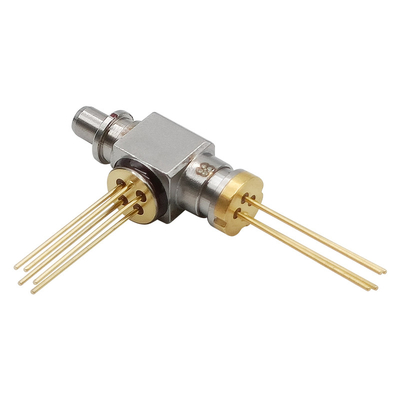

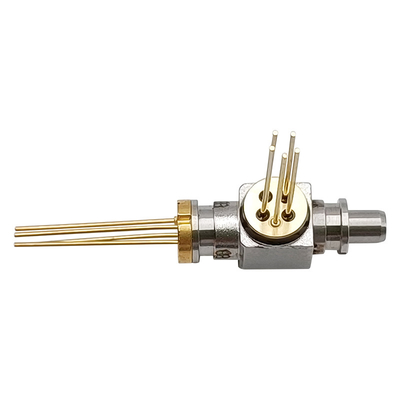

10GbpsLC SC WDM BOSA TX1270nm DFB/Mã PIN RX1330nmCụm phụ quang học hai hướng
Sự mô tả
GIGAOPTO's BOSA-T1270DFB-R1330PIN-10G-LC-REC được thiết kế cho viễn thông, hỗ trợ tốc độ dữ liệu lên đến 10Gbp / s.Phía máy phát sử dụng tia laser DFB 1270nm.Bên nhận sử dụng mã PIN 1330nm với TIA.
Xếp hạng tối đa tuyệt đối (Tc = 25 ℃)
| Tham số | Biểu tượng | Min. | Tối đa | Đơn vị |
| Điện áp ngược (LD) | VRL | --- | 2 | V |
| Chuyển tiếp hiện tại (LD) | IFL | --- | 120 | mA |
| Điện áp ngược (MPD) | VRD | --- | 15 | V |
| Chuyển tiếp hiện tại (MPD) | TôiFD | --- | 2 | mA |
| Điện áp hoạt động TIA | VCC | +3.0 | +3,6 | V |
| Nhiệt độ trường hợp hoạt động | TC | -40 | +85 | ℃ |
| Nhiệt độ bảo quản | TSTG | -40 | +85 | ℃ |
| Nhiệt độ hàn chì (Tối đa 10 giây) | TS | --- | 260 | ℃ |
| Lực kéo LD TO-có thể | --- | 30 | --- | Kgf |
| Lực kéo PD TO-có thể | --- | 15 | --- | Kgf |
| Lực cắt | --- | 30 | --- | Kgf |
Quang học&Đặc điểm điện từ
| Tham số | Biểu tượng | Min. | Kiểu chữ. | Tối đa | Đơn vị | Điều kiện kiểm tra |
| Hệ thống điều khiển(TC = 25 ± 3 ℃) | ||||||
| Ngưỡng giới hạn dòng điện | Tôithứ tự | --- | số 8 | 15 | mA | CW, TC= 25 ℃ |
| --- | 15 | 30 | CW, TC = 85 ℃ | |||
| Công suất quang đầu ra | Pf | 0,8 | --- | 1,6 | mW | CW, Iop = 35mA, Tc = 25 ℃ |
| Điện áp hoạt động | Vf | --- | 1,2 | 1,8 | V | CW, Iop ＝ 35mA |
| Thời gian tăng / giảm | Tr / Tf | --- | --- | 120 | ps |
PF = 5.0mW, tuyệt chủng Tỷ lệ> 10dB, 20% -80%, không có bộ lọc |
| Bước sóng trung tâm | λp | 1260 | 1270 | 1280 | nm | Iop = 30mA, Tc = 25 ℃ |
| Chiều rộng phổ (RMS) | Δλ | --- | --- | 1 | nm | Iop = 30mA, TC = -40 ℃ ~ 85 ℃ |
| Theo dõi hiện tại | Tôi | 100 | --- | 1000 | μA | Vrd = 5V |
| SMSR | --- | 30 | 35 | --- | dB | Iop = 30mA, TC = -40 ℃ ~ 85 ℃ |
| Điện dung PD | C | --- | 3 | 10 | pF | Vrd = 5V @ f = 1MHz |
| Lỗi theo dõi | TE | -1,5 | --- | 1,5 | dB |
CW, -40 ℃ / + 85 ℃, Montior hiện tại giữ @ Iop = 35mA |
| Người nhận(TC = 25 ± 3 ℃) | ||||||
| Cung cấp hiệu điện thế | VCC | 3.0 | 3,3 | 3.6 | V | CW |
| TIA cung cấp hiện tại | Tôicc | 15 | 27 | 39 | mA | Vcc = 3,3V |
| Bước sóng quang học | λ | 1310 | 1330 | 1350 | nm | CW |
| Nhạy cảm | Sen. | --- | --- | -16 | dBm |
λ = 1330nm, PRBS = 2 ^ 31-1, BER = 10-12, ER = 10dB, @ 10Gb / giây |
| Công suất bão hòa | Psat | 0 | --- | --- | dBm | |
| PD đáp ứng | R | 0,7 | --- | --- | A / W | CW, λ = 1330nm; |
Đặc trưng
Đăng kí
Tiêu chuẩn
Vẽ phác thảo (Đơn vị: mm)
