Thông tin chi tiết sản phẩm:
|
| Tốc độ, vận tốc: | 10Gb / giây | Bước sóng: | Tx1330nm / Rx1270nm |
|---|---|---|---|
| Giao diện: | LC / SC Receptacle | loại laser: | DFB |
| Loại PD: | Ghim | Nhạy cảm: | > -16dBm |
| Công suất đầu ra quang học: | 0,8 đến 1,6mW | Từ khóa: | 10G T1330nm R1270nm BOSA, DFB 1270nm PIN |
| Làm nổi bật: | Lắp ráp phụ quang học 10Gbps,lắp ráp phụ quang học WDM,TX1330nm LC SC |
||

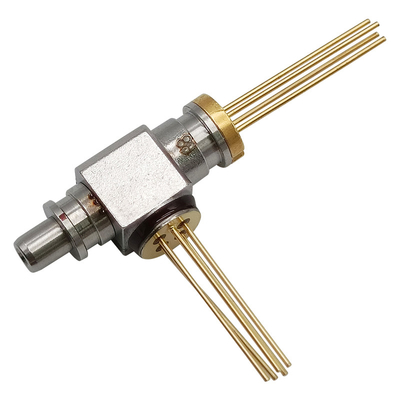

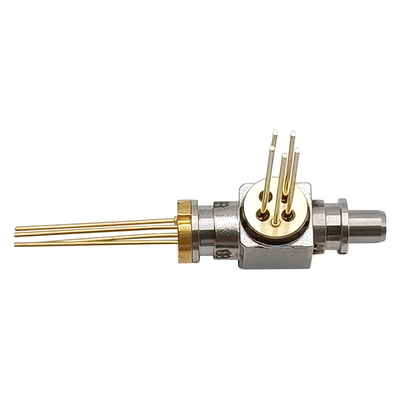

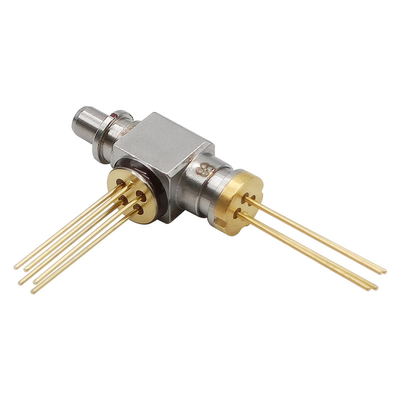

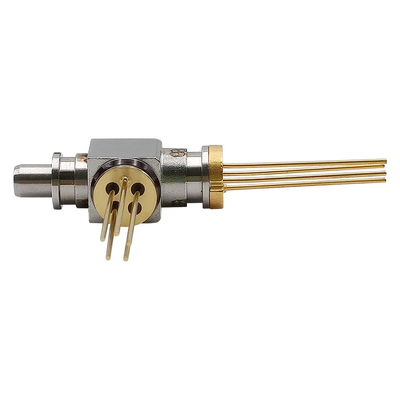

BOSA 10GbpsWDM TX1330nm DFB/Mã PIN RX1270nm LC SCCụm phụ quang học hai hướng
Sự mô tả
GIGAOPTO's BOSA-T1330DFB-R1270PIN-10G-LC-REC được thiết kế để truyền dữ liệu.Mặt phát sử dụng tia laser DFB 1330nm.Bên nhận sử dụng mã PIN 1270nm với TIA.Một bộ lọc WDM có thể tách ánh sáng đầu vào 1270nm và ánh sáng đầu ra1330 nm.
Xếp hạng tối đa tuyệt đối (Tc = 25℃, trừ khi có ghi chú khác)
| Tham số | Biểu tượng | Min. | Tối đa | Đơn vị |
| Điện áp ngược (LD) | VRL | --- | 2 | V |
| Điện áp ngược (MPD) | VRD | --- | 15 | V |
| Chuyển tiếp hiện tại (MPD) | TôiFD | --- | 2 | mA |
| Điện áp hoạt động TIA | VCC | 3.0 | 3.6 | V |
| Nhiệt độ trường hợp hoạt động | Top | -40 | +85 | ℃ |
| Nhiệt độ bảo quản | TSTG | -40 | +85 | ℃ |
| Nhiệt độ hàn chì (Tối đa 10 giây) | TS | --- | 260 | ℃ |
| Lực kéo LD TO-có thể | --- | 30 | --- | Kgf |
| Lực kéo PD TO-có thể | --- | 15 | --- | Kgf |
| Lực cắt | --- | 30 | --- | Kgf |
| ESD | 500 | --- | --- | --- |
Đặc điểm quang học và điện
| Tham số | Biểu tượng | Min. | Kiểu chữ. | Tối đa | Đơn vị | Điều kiện kiểm tra |
| Transmitter(TC = 25 ± 3 ℃) | ||||||
| Ngưỡng giới hạn dòng điện | Tôithứ tự | --- | số 8 | 15 | mA | CW, TC= 25 ℃ |
| --- | --- | 30 | CW, TC = 85 ℃ | |||
| Công suất đầu ra quang học | Pf | 0,8 | --- | 1,6 | mW | CW, Iop = 35mA, Tc = 25 ℃ |
| Điện áp hoạt động | Vop | --- | 1,2 | 1,6 | V | CW, Iop ＝ Ith + 20mA |
| Thời gian tăng / giảm | Tr / Tf | --- | --- | 120 | ps |
PF = 5,0mW, Tỷ lệ tuyệt chủng> 10dB, 20% -80%, không có bộ lọc |
| Bước sóng trung tâm | λ | 1320 | 1330 | 1340 | nm | Iop = 30mA, Tc = 25 ℃ |
| Chiều rộng phổ (-20dB) | Δλ | --- | --- | 1 | nm |
Iop = 30mA, TC = -40 ℃ ~ 85 ℃ |
| Theo dõi hiện tại | Tôi | 100 | --- | 1000 | μA | CW, Iop = 35mA |
| SMSR | --- | 30 | 35 | --- | dB |
Iop = 30mA, TC = -40 ℃ ~ 85 ℃ |
| Theo dõi dòng điện tối | ID | --- | --- | 100 | nA | Vrd = 5V |
| Điện dung PD | C | --- | 3 | 10 | pF | Vrd = 5V @ f = 1MHz |
| Lỗi theo dõi (CW) | TE | -1,5 | --- | 1,5 | dB |
CW, -40 ℃ / + 85 ℃, Montior hiện tại giữ @ Iop = 35mA |
| Người nhận(TC = 25 ± 3 ℃) | ||||||
| Cung cấp hiệu điện thế | VCC | 3.0 | 3,3 | 3.6 | V | CW |
| Nguồn cung hiện tại | Tôicc | 15 | 27 | 39 | mA | Vcc = 3,3V |
| Bước sóng quang học | λ | 1250 | 1270 | 1290 | nm | CW |
| Nhạy cảm | Sen. | --- | --- | -16 | dBm |
λ = 1270nm, PRBS = 2 ^ 31-1, BER = 10-12, ER = 10dB, @ 10Gbps |
| Công suất bão hòa | Psat | 0 | --- | --- | dBm | |
| PD đáp ứng | R | 0,7 | --- | --- | A / W | CW, λ = 1270nm |
Đặc trưng
Đăng kí
Tiêu chuẩnS
Vẽ phác thảo (Đơn vị: mm)
