Thông tin chi tiết sản phẩm:
|
| Tốc độ, vận tốc: | 10Gb / giây | Bước sóng: | TX1490nm / RX1550nm |
|---|---|---|---|
| Đầu nối quang học: | LC / SC Receptacle | Loại máy phát: | EML |
| Loại máy thu: | APD | Nhạy cảm: | <-25,5dBm |
| Quá tải: | > -6dBm | Từ khóa: | 10Gbps BOSA T1490nm, 10G BOSA EML APD |
| Làm nổi bật: | Lắp ráp phụ quang học APD,Lắp ráp phụ quang học EML,Lắp ráp phụ quang học 10Gbps |
||

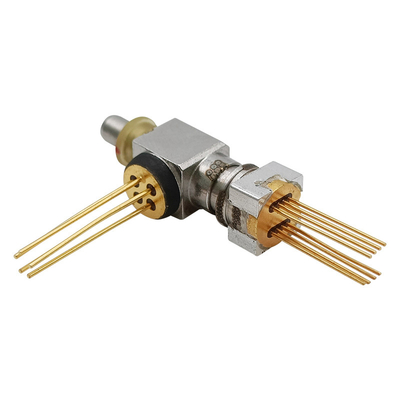

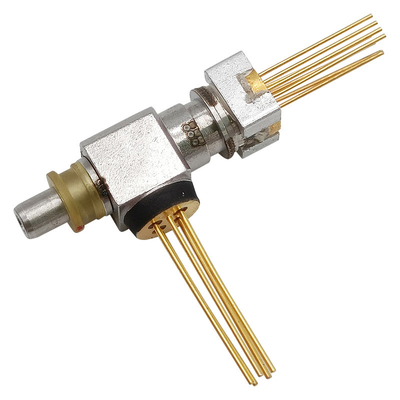

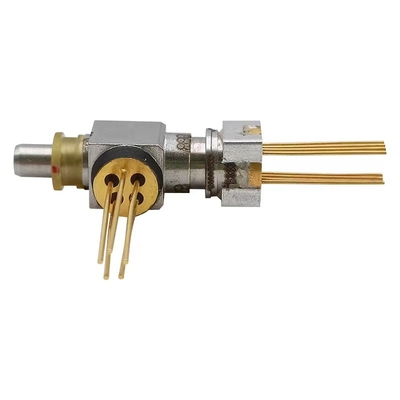

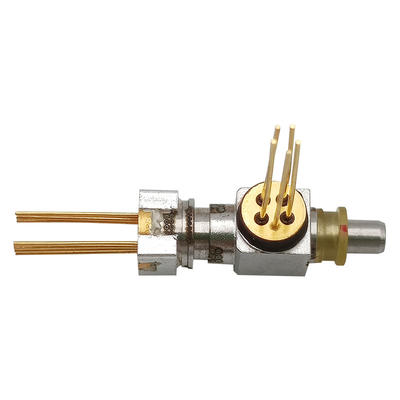

10GbpsWDM BOSA TX1490nm EML/APD RX1550nm LC SCCụm phụ quang học hai hướng
Sự mô tả
GIGAOPTO's BOSA-T1490EML-R1550APD-10G-LC-REC được thiết kế để truyền dữ liệu, hỗ trợ tốc độ dữ liệu lên đến 10Gbps.Mặt phát sử dụng tia laser EML 1490nm.Phía thu sử dụng APD 1550nm với TIA.
Xếp hạng tối đa tuyệt đối (Tc = 25 ℃)
| Tham số | Biểu tượng | Min. | Tối đa | Đơn vị |
| Điện áp ngược (LD) | VRL | --- | 2 | V |
| Chuyển tiếp hiện tại (LD) | TôiFL | --- | 150 | mA |
| Chuyển tiếp hiện tại (MPD) | TôiFD | --- | 10 | mA |
| Nhiệt độ trường hợp hoạt động | TOP | 0 | 75 | ℃ |
| Nhiệt độ bảo quản | TSTG | -40 | +85 | ℃ |
| Hàn chì (Nhiệt độ) / (Thời gian) | --- | --- | 260/10 | ℃ / giây |
| NTC hiện tại | INTC | 5 | V | |
| Điện áp NTC | VNTC | 2 | mA | |
| TEC hiện tại | ITEC | -0,96 | 0,96 | Một |
| Điện áp TEC | VTEC | -1,29 | -1,29 | V |
| Kháng (Tiêu chuẩn 10KΩ @ 25 ℃ | Rth | 9.5 | 10,5 | KΩ |
| Hằng số B của Rth | B | 3800 | 4000 | K |
Quang học&Đặc điểm điện từ
| Tham số | Biểu tượng | Min. | Kiểu chữ. | Tối đa | Đơn vị | Điều kiện kiểm tra |
| Hệ thống điều khiển(TC = 25 ± 3 ℃) | ||||||
| Ngưỡng giới hạn dòng điện | Tôithứ tự | --- | --- | 20 | mA | CW |
| Nhiệt độ cài đặt laser | Tld | 40 | 45 | 50 | ℃ | |
| Công suất quang đầu ra | Pf | 2,8 | --- | --- | mW |
CW, Iop = 60 mA, Tld = 45 ℃, VEA = 0V |
| Điện áp hoạt động | Vop | --- | 1,2 | 1,8 | V | Iop = 60 mA, Tld = 45 ℃ |
| Bước sóng trung tâm | λc | 1470 | 1490 | 1510 | nm |
Iop = 60 mA, Tld = 45 ℃, VEA = 0V |
| Theo dõi hiện tại | Tôi đang trên | 50 | --- | 1500 | μA | Iop = 60 mA, Tld = 45 ℃ |
| SMSR | --- | 35 | --- | --- | dB |
op = 60 mA, Tld = 45 ℃, VEA = 0V |
| Lỗi theo dõi (CW) | TE | -1.0 | --- | 1,0 | dB | 0 ℃ / + 45 ℃, + 45 ℃ / + 75 ℃ |
| Người nhận(TC = 25 ± 3 ℃) | ||||||
| Cung cấp hiệu điện thế | VCC | 2,97 | 3,3 | 3.6 | V | |
| Sự cố điện áp | VBR | 27 | 33 | 45 | V | Id = 10μA, Vcc tắt |
| Nguồn cung hiện tại | Tôicc | --- | 27 | 43 | mA | DC |
| Bước sóng quang học | λ | 1530 | 1550 | 1570 | nm | |
| Nhạy cảm | Sen | --- | --- | -25,5 | dBm |
λ = 1550nm, PRBS = 2 ^ 31-1, BER = 10-10, ER = 10dB, @ 10Gbps |
| Công suất bão hòa | Psat | -6 | --- | --- | dBm | |
Đặc trưng
Thương mại: 0 ° C ~ 70 ° C
Công nghiệp: -40 ° C ~ 85 ° C
Đăng kí
Tiêu chuẩn
Vẽ phác thảo (Đơn vị: mm)
