Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | GPON ONU BOSA | Bưu kiện: | DFB + APD-TIA |
|---|---|---|---|
| Khoảng cách: | 20km | Tốc độ dữ liệu (Gbps): | Tx 1,244Gbps / Rx2,488Gbps |
| Bước sóng (nm): | TX1310nm / RX1490nm | Nhiệt độ hoạt động. (℃): | 0- 75 ℃ / -40 ~ 85 ℃ |
| Công suất đầu ra @ 25 ℃: | > 1,8mW | Độ nhạy @ 25 ℃: | <-31dBm |
| Từ khóa: | GPON ONU BOSA, DFB APD, SC APC Pigtail | ||
| Làm nổi bật: | APC UPC Pigtail,1.244G UPC Pigtail,GPON ONU 1310nm |
||

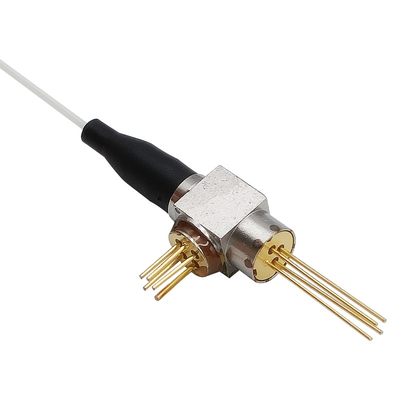

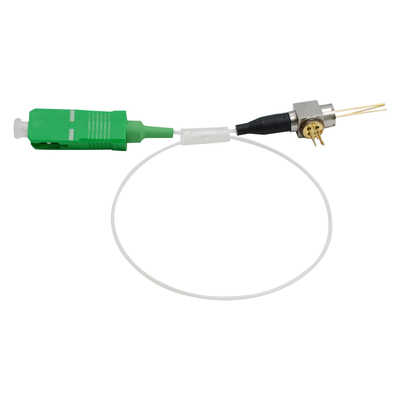

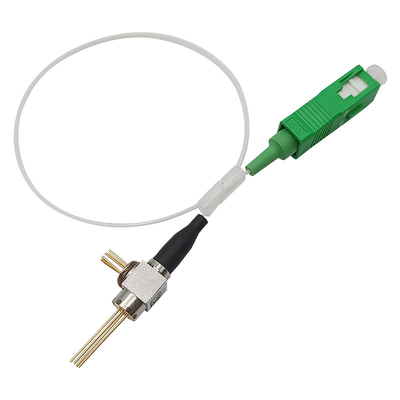

GPON ONU BOSA Class B + SC APC UPC pigtail Receptacle TX 1310nm DFB 1.244G RX 1490nm APD 2.488G cho FTTH FTTX
Áp dụng chương trình hàn laser
Ứng dụng trỏ tới điểm
Khả năng cách ly quang học cao
Độ nhạy cao APD-TIA
Nhiệt độ làm việc: 0 ～ 75 ℃ hoặc -40 ~ 85 ℃

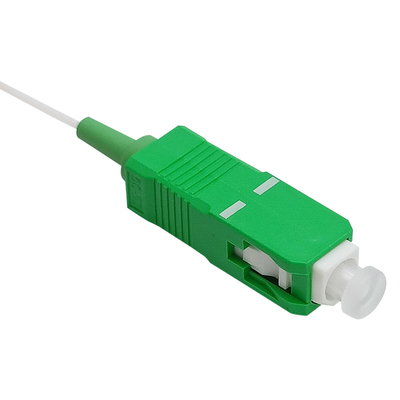

Trình cắm SC BOSA
Phù hợp với GR - 468
Sự mô tả
GPON ONU BOSA của Gigaopto với bím SC là thiết bị thu phát hai chiều phù hợp với ứng dụng GPON ONU.Thiết bị bao gồm một bộ phát, một bộ thu, bộ lọc WDM và một sợi dây bím đơn mode.Phần phát sử dụng Laser DFB 1310nm không được làm mát với điốt quang màn hình, phần thu sử dụng Bộ thu APD 1490nm Chế độ tiếp tục với Super TIA.
Xếp hạng tối đa tuyệt đối
| Mục | Biểu tượng | Đơn vị | Min | Max | Ghi chú |
| Nhiệt độ trường hợp hoạt động (trường hợp) |
TOPR | ℃ | 0 | 75 | |
| Nhiệt độ bảo quản | TSTG | ℃ | -40 | 85 | |
| Độ ẩm lưu trữ và hoạt động | % | 85 | |||
| Nhiệt độ hàn chì | TS | ℃ | 260 | ||
| Công suất đầu ra quang học | dBm | 5 | |||
| Chuyển tiếp hiện tại (LD) | IFLD | mA | 150 | ||
| Điện áp ngược (LD) | VRLD | V | 2 | ||
| Chuyển tiếp MPD hiện tại | IFMPD | mA | 2 | ||
| Điện áp ngược MPD | VRMPD | V | 20 |
Đặc tính điện quang của máy phát (TC = 25 ° C, CW)
| Mục | Biểu tượng | Điều kiện kiểm tra | Min. | Kiểu chữ. | Tối đa | Đơn vị |
| Ngưỡng giới hạn dòng điện | ITH | TC = 25 ℃ | --- | - | 12 | mA |
| TC = 0 ~ 70 ℃ | --- | - | 40 | |||
| Điện áp chuyển tiếp | VF | PF = PF (Tối thiểu), TC = 25 ℃ | --- | --- | 1,9 | V |
| Công suất đầu ra quang học (lớp B +) | Pf | CW, @ ITH + 20mA, 25 ℃ | 1,8 | --- | --- | mW |
| Công suất đầu ra quang học (lớp B +) | Pf | CW, @ ITH + 20mA, 0 ～ 75 ℃ | 1 | --- | --- | mW |
| Công suất đầu ra quang học (lớp C +) | Pf | CW, @ ITH + 20mA, 25 ℃, không gấp khúc | 2,4 | --- | --- | mW |
| Công suất đầu ra quang học (lớp C +) | Pf | CW, @ ITH + 20mA, 0 ～ 75 ℃ | 1,5 | mW | ||
| Công suất đầu ra quang học (lớp C ++) | Pf | CW, @ ITH + 20mA, 25 ℃, không gấp khúc | 3.0 | --- | mW | |
| Đầu ra quang học powe r (lớp C ++) | Pf | CW, @ ITH + 20mA, 0 ～ 75 ℃ | 1,8 | mW | ||
| Bước sóng trung tâm | λC | CW, TC = 0 ～ 75 ℃, TX; 1490nm | 1470 | 1490 | 1510 | nm |
| Theo dõi hiện tại | TÔI | CW, Pf = Ith + 20mA | 100 | --- | 900 | uA |
| Lỗi theo dõi | ΔPf / Pf | 0 ～ 75 ℃, CW, Pf (Ith + 20mA) @IM giữ | -1,5 | --- | +1,5 | dB |
Đặc tính quang điện của máy thu (TC = 25 ° C, Vcc = 3,3V)
| Mục | Biểu tượng | Điều kiện kiểm tra | Min. | Kiểu chữ. | Tối đa | Đơn vị |
| Nguồn cung hiện tại | ICC | Phạm vi sẽ khác nhau tùy theo lựa chọn TO | --- | --- | --- | mA |
| Bước sóng hoạt động | λ | RX: 1310nm | 1290 | 1310 | 1330 | nm |
| PIN-TIA nguồn điện bão hòa | PSAT | 1,25Gb / giây, PRBS23 BER = 10-10, λ = 1310nm |
--- | --- | --- | dBm |
| Nhạy cảm | Sen | 1,25Gb / giây, PRBS23 BER = 10-10, λ = 1310nm |
--- | -31 | dBm | |
| Mất trở lại quang học | ORL | -7 | --- | --- | dB | |
| Nhiễu xuyên âm quang học | XTALK | --- | --- | -45 | dB |
Đường viền thứ nguyên
Đặc trưng
Thương mại: -5 ° C ~ 70 ° C
Công nghiệp: -40 ° C ~ 85 ° C
Đăng kí
Tiêu chuẩn
