Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | GEPON ONU BOSA PX20 | Bưu kiện: | DFB + PIN-TIA |
|---|---|---|---|
| Khoảng cách: | 20km | Tốc độ dữ liệu (Gbps): | 2,5G / 1,25G |
| Bước sóng: | TX1310nm / RX1490nm | Nhiệt độ hoạt động. (℃): | -20 ~ 85 ℃ |
| Công suất đầu ra @ 25 ℃: | 1,6 - 3,5mW | Độ nhạy @ 25 ℃: | <-29,5dBm |
| Từ khóa: | GEPON ONU BOSA, SC UPC APC Pigtail | ||
| Làm nổi bật: | PX20 GEPON ONU,BOSA GEPON ONU,SC UPC bím |
||

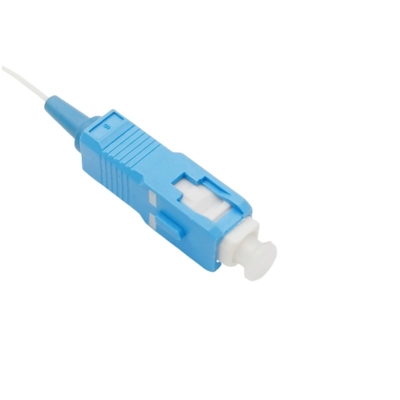

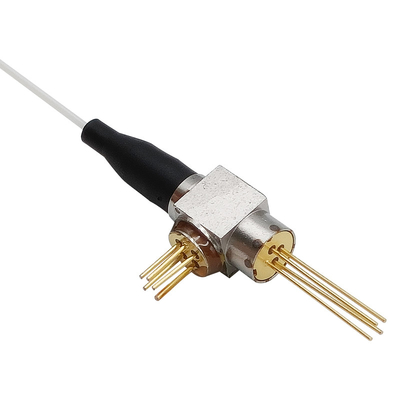

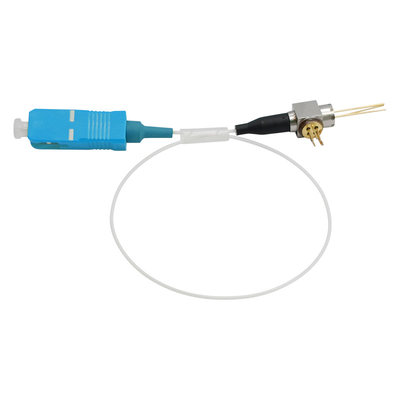

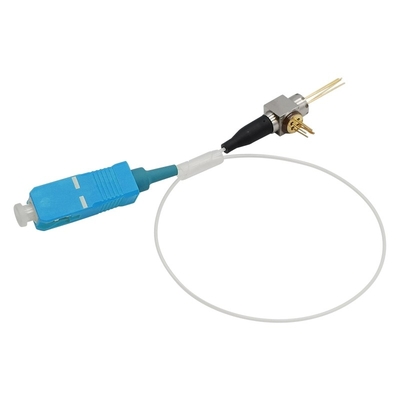

Ổ cắm đuôi bím GEPON ONU BOSA PX20 SC UPC APC TX 1310nm FP RX 1490nm PIN 1,25G 1G FTTH FTTX
SỰ MÔ TẢ
BOSA này là một cụm phụ quang hiệu suất cao ở dạng sợi đơn bằng cách sử dụng bộ phát 1310nm và bộ thu 1490nm.
Phần máy phát sử dụng tia laser DFB 1310nm nhiều giếng lượng tử hỗ trợ hoạt động chế độ liên tục.Phần bộ thu sử dụng TO-can được tích hợp trong một diode PIN bước sóng dài và một bộ khuếch đại siêu cản trở 2,5Gbps.
TỶ LỆ TỐI ĐA TUYỆT ĐỐI
| Mục | Đơn vị | Min | Max | Ghi chú |
| Chuyển tiếp hiện tại cho LD | mA | - | 120 | |
| Điện áp ngược cho LD | V | - | 2 | |
| Chuyển tiếp hiện tại cho MPD | mA | - | 2 | |
| Điện áp ngược cho MPD | V | - | 15 | |
| Công suất quang học cho Rx | dBm | 5 | - | |
| APD chuyển tiếp hiện tại | mA | - | 2 | |
| APD ngược dòng | mA | - | 3 | |
| Điện áp ngược APD | V | Vbr | ||
| Điện áp cung cấp TIA | V | -0,4 | 4 | |
| Nhiệt độ hoạt động | ° C | -5 | 75 | |
| Nhiệt độ bảo quản | ° C | -40 | 85 | |
| Độ ẩm tương đối lưu trữ | % | - | 85 | |
| Nhiệt độ dòng hàn | ° C | - | 260 | (* 1) |
(* 1): Đối với hàn bằng sắt và 10 giây trên dây dẫn
Đặc tính điện quang của máy phát (TC = 25 ° C, CW)
| Mục | Biểu tượng | Điều kiện kiểm tra | Min. | Kiểu chữ. | Tối đa | Đơn vị |
| Ngưỡng giới hạn dòng điện | Ith | Tc = 25 ° C | - | 10 | 15 | mA |
| Tc = -5 ~ 75 ° C | 1 | - | 50 | mA | ||
| Công suất đầu ra quang học (* 2) | Pf | Nếu = Ith + 20mA, Tc = 25 ° C | 1,6 | - | 3.5 | mW |
| Nếu = Ith + 20mA, Tc = -5 ~ 75 ° C | 1,0 | - | - | mW | ||
| Độ dốc hiệu quả | η | Nếu = Ith + 20mA, Tc = 25 ° C | 0,08 | - | 0,175 | mW / mA |
| Nếu = Ith + 20mA, Tc = -5 ~ 75 ° C | 0,05 | - | - | mW / mA | ||
| Chuyển tiếp hiện tại | Nếu | Pf = 2,5mW, Tc = -5 ~ 75 ° C | - | - | 70 | mA |
| Điện áp chuyển tiếp | Vf | Nếu = Ith + 20mA | - | 1.1 | 1,5 | V |
| Thời gian tăng / giảm | tr/tf | 20% ~ 80% | - | 0,1 | 0,2 | ns |
| Bước sóng trung tâm | lc | Nếu = Ith + 20mA, Tc = 25 ° C | 1300 | 1310 | 1320 | nm |
| Nếu = Ith + 20mA, Tc = -5 ~ 75 ° C | 1290 | - | 1330 | nm | ||
| Chiều rộng phổ (RMS) | Dl | Nếu = Ith + 20mA, Tc = -5 ~ 75 ° C | - | 0,32 | 1,0 | nm |
| Tỷ lệ triệt tiêu chế độ bên | SMSR | Nếu = Ith + 20mA, Tc = -5 ~ 75 ° C | 30 | - | - | dB |
| Theo dõi hiện tại | Tôi | Nếu = Ith + 20mA, Tc = -5 ~ 75 ° C | 100 | - | 1000 | mA |
| Theo dõi dòng điện tối | ID | Vrp = 5V | - | - | 100 | nA |
| Theo dõi điện dung | C | Vrp = 5V, f = 1MHz | 4 | - | 15 | pF |
| Lỗi theo dõi (* 3) | TE | Tc = -5 ~ 75 ° C | -1,5 | - | 1,5 | dB |
(* 2): Phóng thành SMF 9 / 125mm
(* 3): DPf = 10x log (Pf (Tc) / Pf (25 ° C)), Im giữ (@ Pf = 2mW, 25 ° C)
Đặc tính quang điện của máy thu (TC = 25 ° C, Vcc = 3,3V)
| Mục | Biểu tượng | Điều kiện kiểm tra | Min. | Kiểu chữ. | Tối đa | Đơn vị | ||||||
| Cung cấp hiệu điện thế | Vcc | 3.0 | 3,3 | 3.6 | V | |||||||
| Nguồn cung hiện tại | Icc | Không tải | - | 20 | 24 | mA | ||||||
| Bước sóng hoạt động | l | Tc = -5 ~ 75 ° C | 1480 | - | 1500 | nm | ||||||
| Nhạy cảm | Sen | 2,5Gb / giây, PRBS23, ER = 10dB, BER = 10E-10, RL = 50Ω, NRZ | - | - | -29,5 | dBm | ||||||
| Quá tải | CV | -7.0 | - | - | dBm | |||||||
| Trở kháng đầu ra | Lộ trình | Đầu đơn | 40 | - | 60 | Ω | ||||||
| Điện áp đầu ra khác biệt | Vpp | Tải vi sai 100Ω, 2,5Gbps | - | - | 1000 | mV | ||||||
| Hiện tại tối | ID | Vcc = 3,3V, không có đầu vào | - | - | 150 | nA | ||||||
| Mất trở lại quang học | ORL1310 | 1310nm | - | - | -15 | dB | ||||||
| ORL1490 | 1490nm | - | - | -20 | dB | |||||||
| Nhiễu xuyên âm quang học | X-talk | 1310nm / 1490nm | - | - | -47 | dB | ||||||
| Cách ly quang học từ nguồn bên ngoài | ISO1 | l = 1441 ~ 1450nm | 25 | - | - | dB | ||||||
| l = 1530 ~ 1539nm | ||||||||||||
| ISO2 | l = 1260 ~ 1440nm | 35 | - | - | dB | |||||||
| l = 1540 ~ 1625nm | ||||||||||||
| Tham số | Biểu tượng | Min. | Kiểu chữ. | Tối đa | Đơn vị | Ghi chú | ||||||
| Đường kính trường chế độ | số 8 | 9 | 10 | mm | ||||||||
| Đường kính Gladding | 123 | 125 | 127 | mm | ||||||||
| Mất uốn cong sợi Macro | 0,05 | dB | Bán kính 16mm | |||||||||
| Mất cắm đầu nối quang | - | - | 0,4 | dB | Đầu nối SC / UPC | |||||||
| Bán kính uốn sợi | 25 | - | - | mm | ||||||||
| Đường kính sợi quang | 0,8 | 0,9 | 1,0 | mm | ||||||||
| Chiều dài sợi | 210 | - | 250 | mm | L | |||||||
| Nhiệt độ hoạt động của sợi quang | 75 | - | - | ° C | ||||||||
| Lực kéo trên LD Assembly | 30 | - | - | Kgw | ||||||||
| Lực kéo trên APD Assembly | 15 | - | - | Kgw | ||||||||
| Sức bền cắt trên hàn XY | 30 | - | - | Kgw | ||||||||
| Lực căng trên sợi Pigtail | 10 | - | - | N | ||||||||
(* 4): Đầu nối sợi quang phù hợp với IPC-8497-1
Đường viền thứ nguyên
