Thông tin chi tiết sản phẩm:
|
| Bước sóng: | 1270nm đến 1610nm | Điện áp hoạt động: | 1,2V |
|---|---|---|---|
| Lỗi theo dõi: | -1,5 ~ 1,5 dB | Ngưỡng giới hạn dòng điện: | 8mA |
| Sức mạnh khớp nối sợi: | 1,5mW | Theo dõi hiện tại: | 500uA |
| Làm nổi bật: | Lắp ráp phụ quang học CWDM,lắp ráp phụ quang học TOSA,lắp ráp phụ quang học 1270nm |
||
CWDM DFB LC TOSA 1.25G 2.5G 10G 1270nm đến 1610nm
Sự mô tả:
Dòng TOSA-Cxxxx-DFB-10G-LC là mô-đun đi-ốt laser 1550nm InGaAsP / InP MQW-DFB được thiết kế cho các hệ thống truyền thông sợi quang.Các mô-đun này là cụm phụ quang của máy phát với dòng ngưỡng thấp và hiệu suất cao ở nhiệt độ cao, lý tưởng phù hợp cho các ứng dụng có phạm vi tiếp cận ngắn, tốc độ dữ liệu từ 155M đến 2,5G với bộ cách ly tích hợp bên trong.
Một diode laser được gắn vào một gói đồng trục φ5,6mm tích hợp với màn hình InGaAs PD, một sợi quang một chế độ và một ống bọc chia cho đầu nối quang với ống sắt φ1,25mm.Và chúng tôi cũng có thể cung cấp hai loại đầu nối của vỏ sợi sơ khai.
Thông tin đặt hàng: (Phiên bản tiêu chuẩn * Note1)
| Phần không. | Kết nối Loại hình |
Tốc độ dữ liệu | Loại ghim | Quyền lực | λ*Lưu ý 2 (nm) |
Bộ cách ly |
| GTT-TOSA21BD1533G2 | 2 | 1,25G | LD-Pin-2 | 15 | 1330 | Giai đoạn kép |
| GTT-TOSA22BD2544G | 2 | 2,5G | LD-Pin-2 | 25 | 1440 | Giai đoạn đơn |
| GTT-TOSA22BD2555G2 | 2 | 2,5G | LD-Pin-2 | 25 | 1550 | Giai đoạn kép |
| GTT-TOSA22BD1561G | 2 | 2,5G | LD-Pin-2 | 15 | 1610 | Giai đoạn đơn |
* Lưu ý 1: Để biết thêm thông tin đặt hàng, vui lòng tham khảo danh pháp và liên hệ với bộ phận bán hàng của OSM.
* Lưu ý 2: Đối với bước sóng CWDM chi tiết, vui lòng tham khảo bảng sau.
Xếp hạng tối đa tuyệt đối
| Tham số | Biểu tượng | Xếp hạng | Đơn vị |
| Nhiệt độ bảo quản | Tstg | -40 ~ + 85 | ℃ |
| Nhiệt độ trường hợp hoạt động | Đứng đầu | 0 ~ + 70 | ℃ |
| Chuyển tiếp hiện tại (LD) | IFD | 150 | mA |
| Điện áp ngược (LD) | VrL | 2 | V |
| Điện áp ngược (PD) | VrP | 20 | V |
| Dòng điện ngược (PD) | IrP | 2 | mA |
| Nhiệt độ hàn (<10 giây) | Stemp | 260 | ℃ |
Đặc điểm điện và quang học:
(Pf = 1,5mW, SMF (9,5 / 125µm), Tc = + 25 ° C, trừ khi có ghi chú khác.)
| Tham số | Biểu tượng | Tình trạng | Min. | Kiểu chữ. | Tối đa | Đơn vị |
| Ngưỡng giới hạn dòng điện | Ith | CW | - | số 8 | 15 | mA |
| Sức mạnh khớp nối sợi quang | Pf | CW, Nếu = Ith + 20mA | 1 | 1,5 | 2,5 | mW |
| Điện áp hoạt động | Vf | CW, Tc = 0 ~ + 70 | - | 1,2 | 1,6 | V |
| Độ dốc hiệu quả | Se | CW, Trung bình (Ith đến Ith + 20mA) | 0,05 | 0,14 | mW / mA | |
| Bước sóng đỉnh | λp | CW | (* 3) | nm | ||
|
Nhiệt độ bước sóng Coeff |
- | CW, Tc = 0 ~ + 70 ° C | 0,1 | nm / ℃ | ||
|
Chế độ chặn bên tỉ lệ |
SSR | CW, Tc = 0 ~ + 70 | 35 | 40 | dB | |
| Thời gian trỗi dậy | tr |
Ib = Ith, 20-80%, Tc = 0 ~ + 70 |
- | 0,05 | ns | |
| Giảm thời gian | tf |
Ib = Ith, 80-20%, Tc = -40 ~ + 85 ° C |
- | 0,15 | 0,05 | ns |
| Lỗi theo dõi | ΔPf |
Tôi giữ (@ Pf = 0,16mW (25 ° C) CW, Tc = 0 ~ + 70 |
-1,5 | - | 1,5 | dB |
| Theo dõi hiện tại | Tôi |
CW, VrP = 5V, Tc = 0 ~ + 70 |
100 | 500 | 900 | uA |
| Theo dõi dòng điện tối | ID | VrP = 5V | - | - | 10 | nA |
| Theo dõi điện dung | C | VrP = 5V, f = 1MHz | - | 10 | 20 | pF |
| Khả năng lặp lại của trình kết nối | - | -1 | - | 1 | dB | |
|
Cách ly quang học |
- | Giai đoạn đơn | 30 |
dB |
||
| - | Giai đoạn kép | 40 | ||||

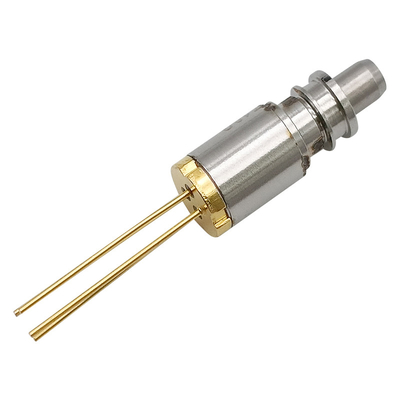

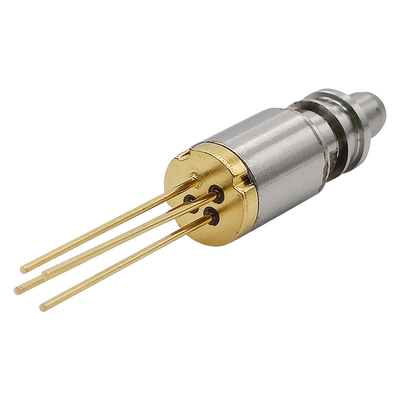

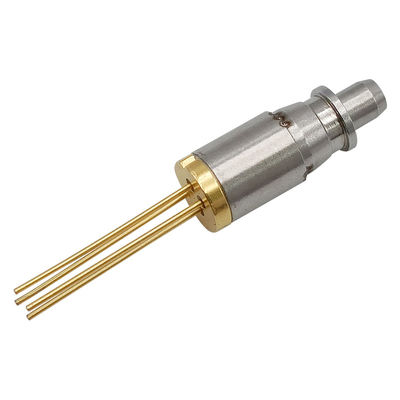

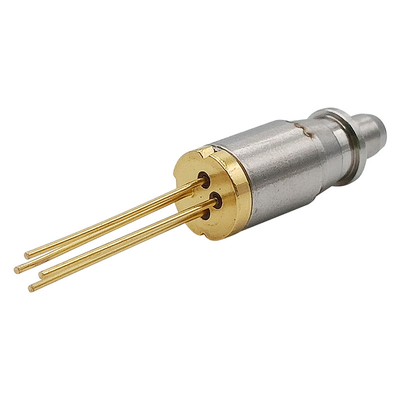

Dòng gói TOSA:
