Lắp ráp phụ quang LC TOSA 1310nm 1550nm FP DFB 1.25G 2.5G 3G 10G Bộ lắp ráp phụ quang

Lắp ráp phụ quang LC TOSA 1310nm 1550nm FP DFB 1.25G 2.5G 3G 10G Bộ lắp ráp phụ quang
Lắp ráp phụ quang LC TOSA 1310nm 1550nm FP DFB 1.25G 2.5G 3G 10G Bộ lắp ráp phụ quang Lắp ráp phụ quang LC TOSA 1310nm 1550nm FP DFB 1.25G 2.5G 3G 10G Bộ lắp ráp phụ quang Lắp ráp phụ quang LC TOSA 1310nm 1550nm FP DFB 1.25G 2.5G 3G 10G Bộ lắp ráp phụ quang Lắp ráp phụ quang LC TOSA 1310nm 1550nm FP DFB 1.25G 2.5G 3G 10G Bộ lắp ráp phụ quang

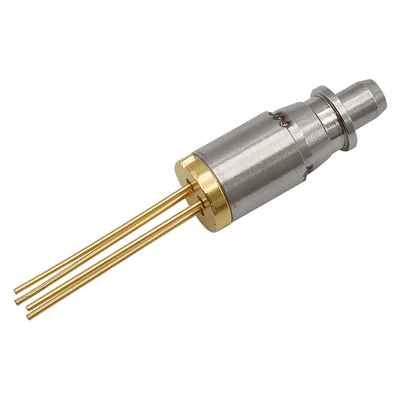

Hình ảnh lớn :  Lắp ráp phụ quang LC TOSA 1310nm 1550nm FP DFB 1.25G 2.5G 3G 10G Bộ lắp ráp phụ quang

Thông tin chi tiết sản phẩm:
Nguồn gốc: Thâm Quyến, Trung Quốc
Hàng hiệu: GIGAOPTO
Chứng nhận: CE, FCC, ROHS, ISO9001, ISO14000, MSDS, REACH, CP65, TUV, UL
Số mô hình: TOSA-1310-FP-3G-LC-10km
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 CÁI
Giá bán: negotiable
chi tiết đóng gói: 50 chiếc mỗi khay
Thời gian giao hàng: 1-5 ngày làm việc
Điều khoản thanh toán: T / T, Western Union
Khả năng cung cấp: 500k chiếc mỗi tháng

Lắp ráp phụ quang LC TOSA 1310nm 1550nm FP DFB 1.25G 2.5G 3G 10G Bộ lắp ráp phụ quang

Sự miêu tả
Chuyển tiếp hiện tại (LD): 150mA Điện áp ngược (LD): 2V
Điện áp ngược (PD): 20V Dòng điện ngược (PD): 2mA
Ngưỡng giới hạn dòng điện: 8mA Sức mạnh khớp nối sợi: 1,5mW
Làm nổi bật:

Lắp ráp phụ quang TOSA

,

Lắp ráp phụ quang LC

,

Lắp ráp phụ quang học 10G

LC TOSA 1310nm 1550nm FP DFB 1.25G 2.5G 3G 10G Video SONET SDH Datatelecom





Sự mô tả:



Sê-ri TOSA-1310-FP-3G-LC-10km là mô-đun đi-ốt laser 1310nm InGaAsP / InP MQW-DFB được thiết kế cho các hệ thống truyền thông sợi quang.Các mô-đun này là cụm phụ quang của máy phát với dòng ngưỡng thấp và hiệu suất cao ở nhiệt độ cao, lý tưởng phù hợp cho các ứng dụng tầm ngắn với tốc độ dữ liệu từ 155M đến 2,5G.

Một diode laser được gắn vào một gói đồng trục Ǿ5,6mm tích hợp với màn hình InGaAs PD, một sợi quang một chế độ và một ống bọc chia cho đầu nối quang với ống sắt Ǿ1,25mm.Và chúng tôi cũng có thể cung cấp hai loại đầu nối của vỏ sợi sơ khai.Một là gốm cách nhiệt, còn lại không cách nhiệt.Tuy nhiên, đầu nối quang với Ǿ2,92mm là gốm và vỏ sợi quang được cách điện.





Thông tin đặt hàng:



Phần không. loại trình kết nối Loại ghim Quyền lực Tốc độ dữ liệu Bộ cách ly
OSML-TOSA21BD013 2 LD-Pin-2 01 1,25G Không có
OSML-TOSA22BD023G 2 LD-Pin-2 02 2,5G Giai đoạn đơn

* Lưu ý 1: Để biết thêm thông tin đặt hàng, vui lòng tham khảo danh pháp và liên hệ với chúng tôi.





Xếp hạng tối đa tuyệt đối:



Tham số Biểu tượng Xếp hạng Đơn vị
Nhiệt độ bảo quản Tstg -40 ~ + 100
Nhiệt độ trường hợp hoạt động Đứng đầu -40 ~ + 85
Chuyển tiếp hiện tại (LD) IFD 150 mA
Điện áp ngược (LD) VrL 2 V
Điện áp ngược (PD) VrP 20 V
Dòng điện ngược (PD) IrP 2 mA
Nhiệt độ hàn (<10 giây) Stemp 260

* Lưu ý: Vượt quá bất kỳ giá trị nào trong số này có thể phá hủy thiết bị ngay lập tức.





Đặc điểm điện và quang học:

(Pf = 1mW, SMF (9,5 / 125µm), Tc = + 25 ° C, trừ khi có ghi chú khác.)



Tham số Biểu tượng Tình trạng Min. Kiểu chữ. Tối đa Đơn vị
Ngưỡng giới hạn dòng điện Ith CW - số 8 15 mA
Sức mạnh khớp nối sợi quang Pf CW, Nếu = Ith + 20mA 1 1,5 2,5 mW
Điện áp hoạt động Vf CW, Tc = -40 ~ + 85 ℃ - 1,2 1,6 V
Độ dốc hiệu quả Se CW, Trung bình (Ith đến Ith + 20mA) 0,05   0,14 mW / mA



Bước sóng đỉnh



λp

CW 1290 1310 1330 nm
CW, Tc = -40 ~ + 85 ° C 1265   1355

Chế độ chặn bên

tỉ lệ

SSR CW, Tc = -40 ~ + 85 ° C 35 40   dB
Thời gian trỗi dậy tr

Ib = Ith, 20-80%,

Tc = -40 ~ + 85 ° C

-   0,05 ns
Giảm thời gian tf

Ib = Ith, 80-20%,

Tc = -40 ~ + 85 ° C

- 0,15 0,05 ns
Lỗi theo dõi ΔPf

Tôi giữ (@ Pf = 0,16mW (25 ° C))

CW, Tc = -40 ~ + 85 ° C

-1,5 - 1,5 dB
Theo dõi hiện tại Tôi

CW, VrP = 5V,

Tc = -40 ~ + 85 ° C

100 500 900 uA
Theo dõi dòng điện tối ID VrP = 5V - - 10 nA
Theo dõi điện dung C VrP = 5V, f = 1MHz - 10 20 pF
Khả năng lặp lại của trình kết nối -   -1 - 1 dB

Cách ly quang học



-

Giai đoạn đơn 30

dB

Giai đoạn kép 40





Dòng gói TOSA:



Lắp ráp phụ quang LC TOSA 1310nm 1550nm FP DFB 1.25G 2.5G 3G 10G Bộ lắp ráp phụ quang 0



Lắp ráp phụ quang LC TOSA 1310nm 1550nm FP DFB 1.25G 2.5G 3G 10G Bộ lắp ráp phụ quang 1



Gim lại công việc được giao:



Lắp ráp phụ quang LC TOSA 1310nm 1550nm FP DFB 1.25G 2.5G 3G 10G Bộ lắp ráp phụ quang 2



Lắp ráp phụ quang LC TOSA 1310nm 1550nm FP DFB 1.25G 2.5G 3G 10G Bộ lắp ráp phụ quang 2
