Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | Mô-đun thu kép 12G BiDi | Loại mô-đun: | SFP + 2RX trong 1 sợi |
|---|---|---|---|
| Bước sóng: | 1270nm-RX1 / 1330nm-RX2 | loại trình kết nối: | Simplex LC |
| Khoảng cách cáp: | 10 nghìn triệu | MSA / Không phải MSA: | KHÔNG MSA |
| Từ khóa 1: | Mô-đun bộ thu kép 1270nm / 1330nm | Từ khóa 2: | Bộ thu kép BiDi 12G Video SFP |
| Làm nổi bật: | 12g sdi smpte tiêu chuẩn,smpte 12g sdi,SMPTE SFP |
||

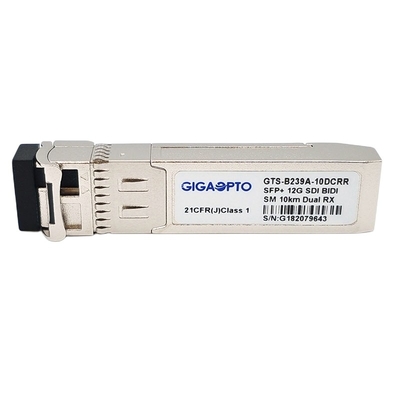

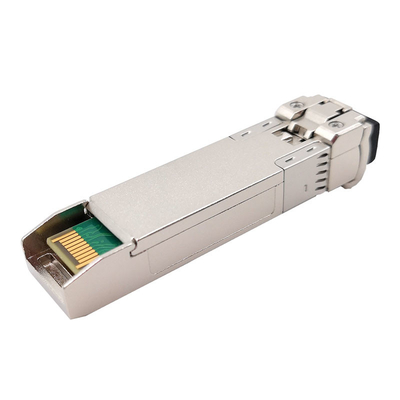

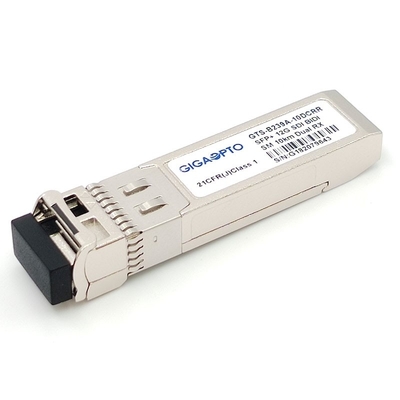

12GSDIBộ ghi kép SFPBiDi một sợi10km Đầu nối Simplex LC Không có Sơ đồ chân MSA
Đặc điểm kỹ thuật chức năng
| Số bộ phận | GTS-B239A-10DCRR | Tốc độ dữ liệu | 11,88Gb / giây |
| danh mục sản phẩm | Mô-đun thu kép 12G-SDI | MSA / Không phải MSA | Không phải MSA |
| Loại gói | SFP + Hai chiều 2Rx | Nhiệt độ | 0 đến 70 ° C (32 đến 158 ° F) |
| Bước sóng | 1270nm-Rx1 / 1330nm-Rx2 | Chiều dài sợi tối đa | 10km |
| Đầu nối sợi quang | Simplex LC | Loại sợi | SMF |
| Loại máy phát | N / A | Loại máy thu | GHIM |
| Điện áp cung cấp | 3,3V | Nguồn cung hiện tại | 260mA |
| Rx Sen. @ 11,88Gb / giây | <-11dBm | Rx Sen. @ 5,94Gb / giây | <-13dBm |
| Rx Sen. @ 2,97Gb / giây | <-15dBm | Quá tải Rx | > 1,0dBm |
| DOM | Hỗ trợ như mặc định | Thời gian bảo hành | 36 tháng |
| OEM / ODM | Được hỗ trợ | Trọng lượng | 0,025kg |
| Các giao thức | SMPTE ST 259, SMPTE ST 344, SMPTEST292-1 / 2, SMPTEST 424, SMPTE ST 2081-1 và SMPTE ST 2082-1 | ||
Sự mô tả
Mô-đun quang thu kép hai chiều GTS-B239A-10DCRR của Gigaopto được thiết kế cho các liên kết mạng quảng bá video 12G-SDI có phạm vi lên đến 10km qua Cáp quang đơn chế độ (SMF).
Nó tích hợp 2 photodiode vào một BOSA và có thể được triển khai trong một giải pháp nhận sợi quang với các đầu nối LC đơn giản.
Mô-đun bộ thu tuân thủ SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST 292-1 (HD-SDI) và ST259 (SD- SDI).
Các chức năng giám sát chẩn đoán kỹ thuật số thời gian thực khả dụng thông qua I2C, như được mặc định bởi SFF-8472.
Đặc trưng
Mô-đun bộ thu kép SD / HD / 3G / 6G / 12G-SDI SFP
Tương thích ST 259, ST 292-1, ST 424, ST-2081 và ST-2082
Vỏ kim loại cho EMI thấp hơn
Bộ thu PIN 2 kênh w / o bộ phát
Khoảng cách lên đến 10km
Hỗ trợ các mô hình bệnh lý SDI cho SD-SDI, HD-SDI, 3G-SDI, 6G-SDI và 12G-SDI
Đầu nối LC Simplex
Với reclocker trong mô-đun
Nguồn điện 3.3V đơn
Dấu chân SFP có thể cắm nóng
Nhiệt độ trường hợp hoạt động: 0 đến + 70 ° C
Tuân thủ RoHS-6 và không chì
Đăng kí
Hệ thống truyền dẫn cáp quang kỹ thuật số nối tiếp cho các tín hiệu SMPTE ST 259, SMPTE ST 344, SMPTEST292-1 / 2, SMPTEST 424, SMPTE ST 2081-1 và SMPTE ST 2082-1
Giao diện dịch vụ UHDTV / HDTV / SDTV
Định nghĩa mã PIN
