Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | 1.5G CATV BOSA | Bước sóng: | 1550nm_TX / 1310nm_RX |
|---|---|---|---|
| Tốc độ dữ liệu: | 1,5Gb / giây | Nhiệt độ hoạt động. (℃): | 0 -75 ℃ / -40- 85 ℃ |
| Công suất ra: | 1 mW | Trách nhiệm: | 0,8A / W |
| Làm nổi bật: | Bím tóc FC APC,Bím tóc WDM APC,Bím tóc 1310nm SC APC |
||

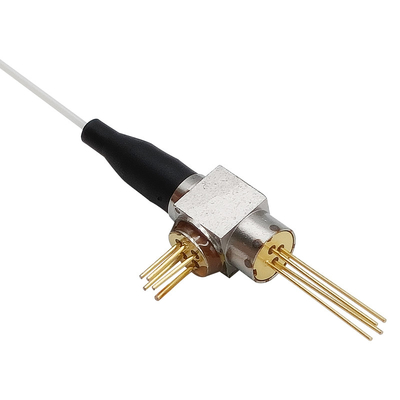

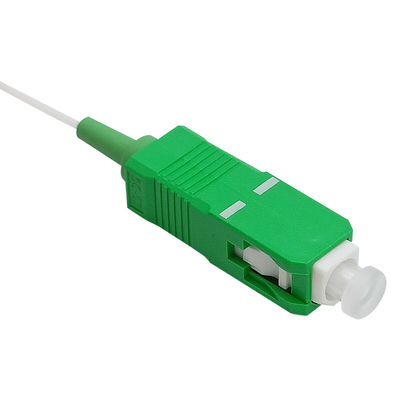

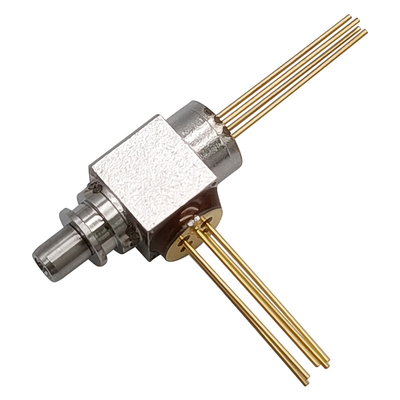

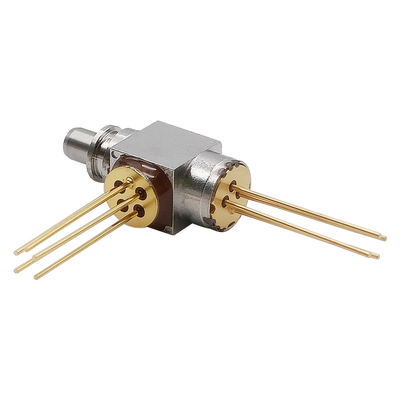

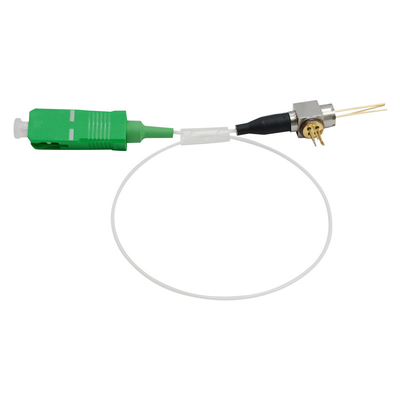

Ổ cắm 1.5G CATV WDM BOSA LC SC ST FC APC Pigtail TX 1550nm RX 1310nm
Đặc trưng:
Các ứng dụng:
Xếp hạng tối đa tuyệt đối
| Tham số | Biểu tượng | Xếp hạng | Đơn vị |
| Nhiệt độ bảo quản | Tstg | -40 ~ + 85 | ℃ |
| Nhiệt độ trường hợp hoạt động | Đứng đầu | -40 ~ + 85 | ℃ |
| Hoạt động Độ ẩm tương đối | 85 | % | |
| Chuyển tiếp hiện tại (LD) | IFD | 150 | mA |
| Giám sát điện áp ngược PD (LD) | VrL | 2 | V |
| Giám sát điện áp ngược PD (PD) | VrP | 20 | V |
| Giám sát dòng điện ngược PD (PD) | IrP | 2 | mA |
| PD chuyển tiếp hiện tại | IFD | 10 | mA |
| Điện áp ngược PD | Vpd | 50 | V |
| Nhiệt độ hàn (<10 giây) | Stemp | 260 | ℃ |
Đặc tính điện và quang học - Máy phát
(Nếu = Ith + 20mA, Pf = 1mW, SMF (9,5 / 125µm), Tc = + 25 +/- 2 ° C, trừ khi có ghi chú khác.)
| Tham số | Biểu tượng | Tình trạng | Min. | Kiểu chữ. | Tối đa | Đơn vị |
| Ngưỡng giới hạn dòng điện | Ith | CW | - | số 8 | 15 | mA |
| Công suất đầu ra (Sau khi được ghép nối) | Pf | CW, Nếu = Ith + 20mA | 0,5 | 1 | 2 | mW |
| Điện áp hoạt động | Vf | CW, Tc = -40 ~ + 85 ℃ | - | - | 1,6 | V |
| Độ dốc hiệu quả | Se | CW, Trung bình | 0,025 | 0,05 | 0,1 | mW / mA |
| Bước sóng đỉnh | λp | CW | 1530 | 1550 | 1570 | nm |
| Thời gian tăng và giảm | tr, tf |
Ib = Ith, PL = 1,5mW, 20 ～ 80% |
- | - | 0,15 | ns |
| Giám sát dòng điện (PD) | Tôi | CW, PL = 1,5mW, VRD = 1V | 100 | 200 | - | uA |
| Dòng điện tối (PD) | ID | VRD = 5V | - | - | 10 | nA |
| Điện dung (PD) | Ct | VRD = 10V, f = 1MHz | - | 10 | 20 | pF |
| Khả năng lặp lại của trình kết nối | - | - | -1 | - | 1 | dB |
| Cách ly bước sóng | - | - | 15 | - | - | dB |
|
Cách ly quang học |
- | Giai đoạn đơn | 30 | - | - |
dB |
| - | Giai đoạn kép | 40 | - | - |
Thông số kỹ thuật điện / quang học - Bộ thu
| Tham số | Biểu tượng | Điều kiện kiểm tra | Min. | Kiểu chữ. | Tối đa | Đơn vị |
| Dải bước sóng phát hiện | λ | - | 1260 | 1575 | nm | |
| Đường kính hoạt động | DA | - | - | 75 | - | μm |
|
Trách nhiệm |
R |
VR = -5V @ 1310nm | - | 0,80 | - | A / W |
| VR = -5V @ 1550nm | - | 0,85 | - | A / W | ||
| Trả lại mất mát | RL | - | -50 | - | dB | |
| Hiện tại tối | ID | VR = 5V | - | 0,1 | 1 | nA |
| Điện dung | Cp | VR = 5V | - | 0,6 | 0,7 | pF |
| Băng thông | BW | VR = 5V | 2 | - | - | GHz |
Gim lại công việc được giao
Kích thước gói
