Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | Mô-đun thu phát 3G-SDI | Phạm vi tốc độ: | 50 Mbit / s - 2,97 Gbit / s |
|---|---|---|---|
| Bước sóng trung tâm: | 1550NM | Thành phần LD / PD: | DFB / PIN |
| Giao diện: | LC hai mặt | Khoảng cách cáp: | 40km |
| MSA / Không phải MSA: | MSA | Sự bảo đảm: | 3 năm |
| Từ khóa 1: | 3G-SDI SFP 1550nm 40 km | Từ khóa 2: | 3G SDI SFP, mô-đun video 3G-SDI |
40km 155Mô-đun thu phát và phát DFB / PIN 0nm với mô hình bệnh lý video MSA Pinout
Đặc điểm kỹ thuật chức năng
| tên sản phẩm | 3G-SD / HD / 3G-SDI SFP | Tốc độ bit | 50 Mbit / s - 2,97 Gbit / s |
| Loại mô-đun | Máy phát + Máy thu | MSA / Không phải MSA | MSA |
| Bao bì | SFP | Phạm vi nhiệt độ | 0 đến 70 ° C (32 đến 158 ° F) |
| Bước sóng trung tâm | 1310nm | Phạm vi tiếp cận cáp tối đa | 40km |
| Kết nối | LC kép | Loại sợi | SMF |
| Loại máy phát | DFB | Loại máy thu | GHIM |
| Máy phát điện | -2 ~ + 3dBm | Tỷ lệ tuyệt chủng | > 5 dB |
| Độ nhạy Rx @ SD-SDI | <-16dBm | Độ nhạy Rx @ HD-SDI | <-15dBm |
| Độ nhạy Rx @ 3G-SDI | <-14dBm | Người nhận quá tải | > 0dBm |
| Sự tiêu thụ năng lượng | ≤1W | DOM | Hỗ trợ như mặc định |
| Các giao thức | SFP MSA | Thời gian bảo hành | 3 năm |
| OEM / ODM | Được hỗ trợ | Phần không. |
GTS-L1530-40DC |
| Hỗ trợ các mẫu bệnh lý video | Đúng | ||
| Đăng kí |
SMPTE 424M (2,97Gb / giây) SMPTE 292M (1.485Gb / giây) SMPTE 259M (270 / 360Mb / giây) Bộ định tuyến video mật độ cao Máy quay phát sóng Gigabit Ethernet, OC-48 và kênh cáp quang 2x |
||
Sự mô tả

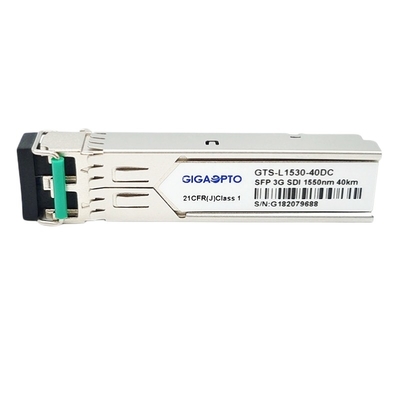

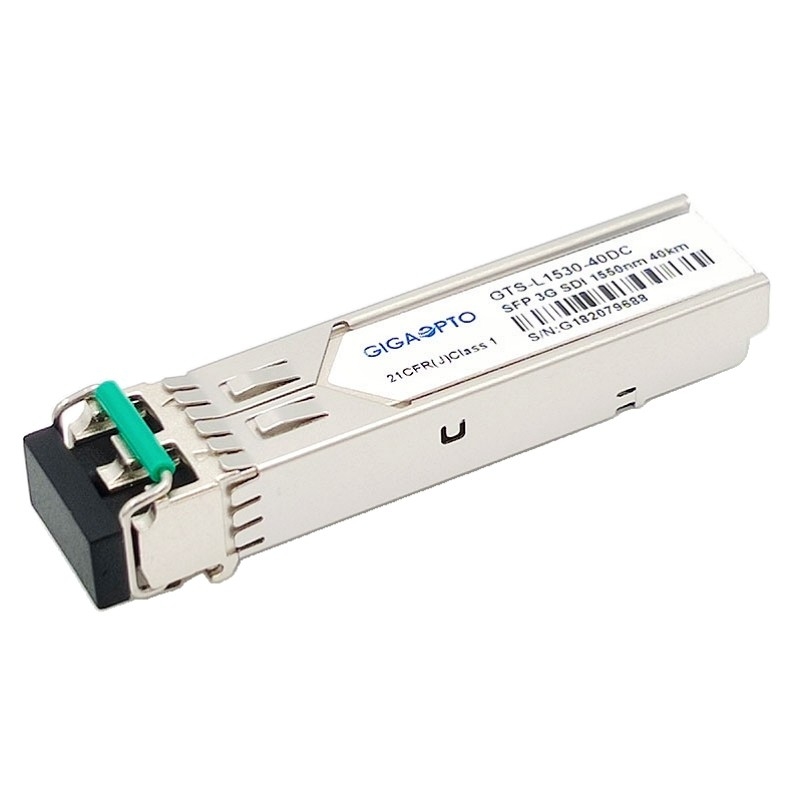

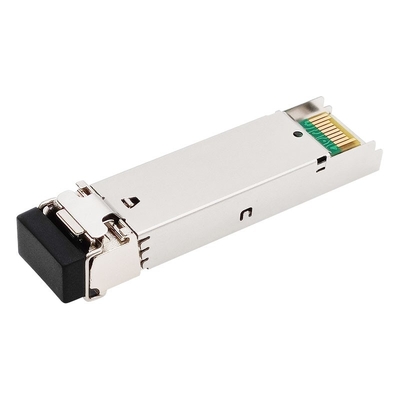

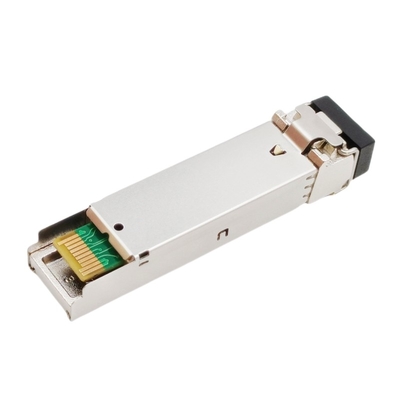

Bộ thu phát GTS-L1530-40DC của Gigaopto là mô-đun hiệu suất cao, tiết kiệm chi phí cho ứng dụng truyền video song công qua sợi quang đơn mode & truyền tối đa lên đến 40km qua bước sóng 1550nm.Bộ thu phát được thiết kế để truyền / nhận tốc độ dữ liệu từ 50Mbps đến 2,97Gbps và được thiết kế đặc biệt để có hiệu suất mạnh mẽ khi có các dạng bệnh lý SDI cho tốc độ nối tiếp SMPTE259M, SMPTE 344M, SMPTE 292M và SMPTE 424M.Mô-đun hoàn toàn phù hợp với SMPTE 297M-2006.Bộ thu phát bao gồm ba phần: bộ phát laser DFB, điốt quang PIN được tích hợp với bộ tiền khuếch đại trở kháng xuyên (TIA) và bộ điều khiển MCU.Tất cả các mô-đun đều đáp ứng các yêu cầu về an toàn laser loại I.
Nó phù hợp với tiêu chuẩn SFP MSA, SFF-8472.Giám sát chẩn đoán kỹ thuật số (DDM) tích hợp cho phép truy cập vào các thông số vận hành theo thời gian thực.
Đặc trưng
Đăng kí
Định nghĩa mã PIN
Bộ thu phát 3G SDI SFP, 1550nm DFB + PIN, LC kép 40 km, Sơ đồ chân MSA, SD / HD / 3G SDI
