Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | Bộ thu phát CWDM SFP 3G-SDI | Tốc độ bit: | 50Mbit / giây - 2,97Gbit / giây |
|---|---|---|---|
| Bước sóng: | 1270 ~ 1610nm CWDM | Kết nối: | LC hai mặt |
| Khoảng cách: | 20km | Sự bảo đảm: | 3 năm |
| Từ khóa 1: | Mô-đun thu phát 3G CWDM SFP | Từ khóa 2: | Bộ thu phát quang SFP video |
| Làm nổi bật: | Mô-đun thu phát 3G SFP,Mô-đun thu phát SDI SFP,Mô-đun thu phát CWDM 1610nm |
||
MSA CWDM1270 ~ 1610nmBộ thu SFP cho Bộ phát & Bộ thu SD / HD / 3G-SDI Mô hình bệnh lý video Mô-đun thu phát SFP
Đặc điểm kỹ thuật chức năng
| tên sản phẩm | Video 3G CWDM SFP | Tốc độ bit | 50Mbit / giây - 2,97Gbit / giây |
| Loại mô-đun | Máy phát + Máy thu | Sơ bộ MSA / Không phải MSA | MSA |
| Yếu tố hình thức | SFP | Nhiệt độ hoạt động | Quảng cáo |
| Kênh bước sóng | CWDM (1270 ~ 1610) nm | Khoảng cách | 20km |
| Đầu nối quang học | LC hai mặt | Phương tiện truyền thông | SMF |
| Loại laser | DFB CWDM | Loại PD | GHIM |
| Cung cấp hiệu điện thế | 3,3V | Nguồn cung hiện tại | 400mA (Loại) |
| Năng lượng TX | -5 ~ 0dBm | Độ nhạy của máy thu | <-18dB |
| Ngân sách điện | 13dB | Người nhận quá tải | > -3dBm |
| DDM / DMI | Được hỗ trợ | Tỷ lệ tuyệt chủng | > 6dB |
| Các mô hình bệnh lý | Với | Sự bảo đảm | 3 năm |
| OEM / ODM | Được hỗ trợ | Trọng lượng | 25gram |
| Đăng kí | SD / HD / 3G SDI | ||
Sản phẩm Mô tả của3G-SDI CWDM SFP 1270nm ~ 161Dòng thu phát 0nm
Mô-đun thu phát 3G-SDI CWDM SFP này được thiết kế để truyền / nhận tốc độ dữ liệu từ 50Mbps đến 2,97Gbps và được thiết kế đặc biệt để có hiệu suất mạnh mẽ khi có các dạng bệnh lý SDI cho tốc độ nối tiếp SMPTE259M, SMPTE 344M, SMPTE 292M và SMPTE 424M.Mô-đun hoàn toàn phù hợp với SMPTE 297M-2006.
Nó cung cấp khoảng cách truyền tối đa 20km qua cáp quang đơn mode với tín hiệu bệnh lý 2,97Gbps.Nó có sẵn cho tất cả 18 kênh CWDM từ bước sóng 1271nm đến 1611nm, điều này giúp khách hàng tăng băng thông của cơ sở hạ tầng quang video hiện có mà không cần thêm sợi mới.
Bộ thu phát bao gồm ba phần: bộ phát laser DFB, điốt quang PIN được tích hợp với bộ tiền khuếch đại trở kháng xuyên (TIA) và bộ điều khiển MCU.Tất cả các mô-đun đều đáp ứng các yêu cầu về an toàn laser loại I.
Giám sát chẩn đoán kỹ thuật số (DDM) tích hợp cho phép truy cập vào các thông số vận hành theo thời gian thực.
Đặc trưng
Đăng kí
Thông tin đặt hàng

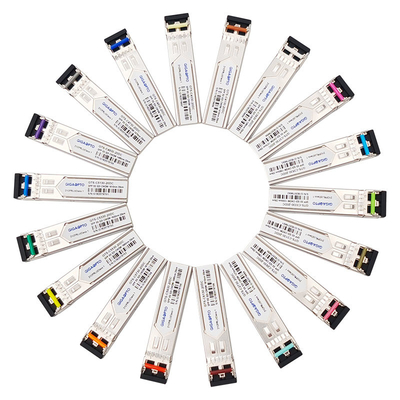

| Số bộ phận | Sự mô tả | Tốc độ dữ liệu | Kênh CWDM | Khoảng cách cáp | Màu chốt |
| GTS-C2730-20DC | 3G SDI SMPTE CWDM DFB SFP 1270nm PIN 20km SMF Dual LC MSA | 3G | 1270nm / -C27 | 20km | Tím nhạt |
| GTS-C2930-20DC | 3G SDI SMPTE CWDM DFB SFP 1290nm PIN 20km SMF Dual LC MSA | 3G | 1290nm / -C29 | 20km | Trời xanh |
| GTS-C3130-20DC | 3G SDI SMPTE CWDM DFB SFP 1310nm PIN 20km SMF Dual LC MSA | 3G | 1310nm / -C31 | 20km | Vàng xanh |
| GTS-C3330-20DC | 3G SDI SMPTE CWDM DFB SFP 1330nm PIN 20km SMF Dual LC MSA | 3G | 1330nm / -C33 | 20km | Vàng Ocher |
| GTS-C3530-20DC | 3G SDI SMPTE CWDM DFB SFP 1350nm PIN 20km SMF Dual LC MSA | 3G | 1350nm / -C35 | 20km | Hồng |
| GTS-C3730-20DC | 3G SDI SMPTE CWDM DFB SFP 1370nm PIN 20km SMF Dual LC MSA | 3G | 1370nm / -C37 | 20km | Be |
| GTS-C3930-20DC | 3G SDI SMPTE CWDM DFB SFP 1390nm PIN 20km SMF Dual LC MSA | 3G | 1390nm / -C39 | 20km | Trắng |
| GTS-C4130-20DC | 3G SDI SMPTE CWDM DFB SFP 1410nm PIN 20km SMF Dual LC MSA | 3G | 1410nm / -C41 | 20km | Màu bạc |
| GTS-C4330-20DC | 3G SDI SMPTE CWDM DFB SFP 1430nm PIN 20km SMF Dual LC MSA | 3G | 1430nm / -C43 | 20km | Màu đen |
| GTS-C4530-20DC | 3G SDI SMPTE CWDM DFB SFP 1450nm PIN 20km SMF Dual LC MSA | 3G | 1450nm / -C45 | 20km | Cam vàng |
| GTS-C4730-20DC | 3G SDI SMPTE CWDM DFB SFP 1470nm PIN 20km SMF Dual LC MSA | 3G | 1470nm / -C47 | 20km | Xám |
| GTS-C4930-20DC | 3G SDI SMPTE CWDM DFB SFP 1490nm PIN 20km SMF Dual LC MSA | 3G | 1490nm / -C49 | 20km | Vlolet |
| GTS-C5130-20DC | 3G SDI SMPTE CWDM DFB SFP 1510nm PIN 20km SMF Dual LC MSA | 3G | 1510nm / -C51 | 20km | Màu xanh da trời |
| GTS-C5330-20DC | 3G SDI SMPTE CWDM DFB SFP 1530nm PIN 20km SMF Dual LC MSA | 3G | 1530nm / -C53 | 20km | màu xanh lá |

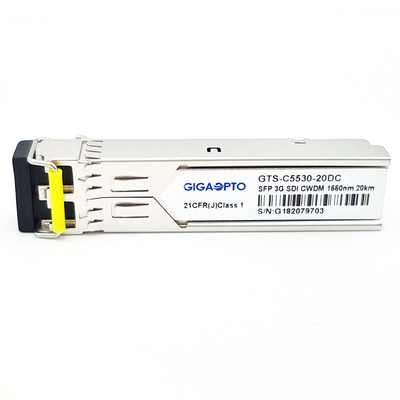

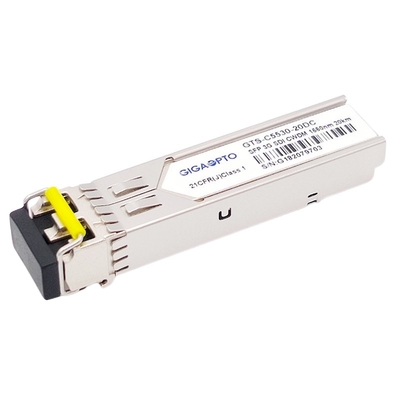

| GTS-C5530-20DC | 3G SDI SMPTE CWDM DFB SFP 1550nm PIN 20km SMF Dual LC MSA | 3G | 1550nm / -C55 | 20km | Màu vàng |
| GTS-C5730-20DC | 3G SDI SMPTE CWDM DFB SFP 1570nm PIN 20km SMF Dual LC MSA | 3G | 1570nm / -C57 | 20km | Quả cam |
| GTS-C5930-20DC | 3G SDI SMPTE CWDM DFB SFP 1590nm PIN 20km SMF Dual LC MSA | 3G | 1590nm / -C59 | 20km | Màu đỏ |
| GTS-C6130-20DC | 3G SDI SMPTE CWDM DFB SFP 1610nm PIN 20km SMF Dual LC MSA | 3G | 1610nm / -C61 | 20km | Màu nâu |
Định nghĩa mã PIN
3G SDI CWDM SFP, 1270nm-1610nm, LC kép 20km, Sơ đồ chân MSA
