Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | Bộ thu phát quang học 3G SMPTE BiDi | Băng thông: | 50Mb / giây - 2,97Gb / giây |
|---|---|---|---|
| Bước sóng: | TX1550nm / RX1310nm | Các thành phần: | DFB Laser / PIN |
| Kết nối: | Simplex LC | Khoảng cách: | 10km cho 3G-SDI |
| Từ khóa 1: | Mô-đun BiDi SD / HD / 3G SFP | Từ khóa 2: | SFP phát SD / HD / 3G |
| Làm nổi bật: | 3Gb / S Chế độ đơn BiDi SFP,Chế độ đơn 10 km BiDi SFP,Mô-đun BiDi SFP |
||

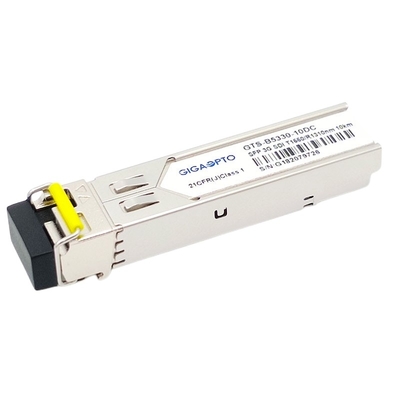

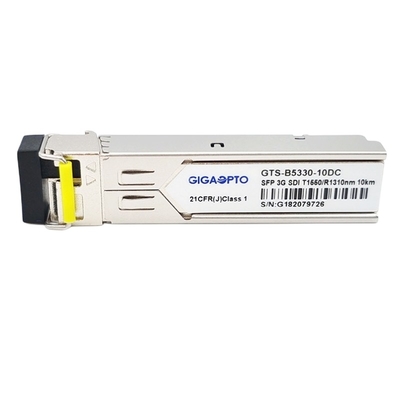

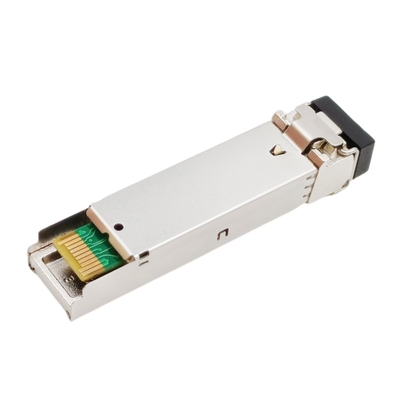

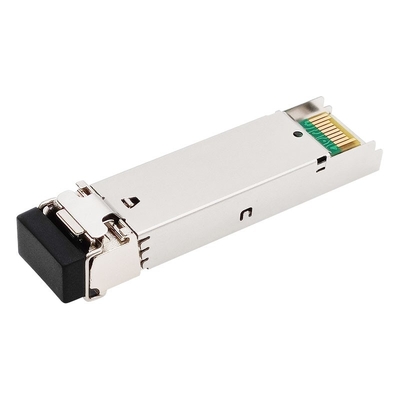

Mô-đun phát và thu 3Gbps MSA SMPTE SFP BiDi TX1550nm / RX1310nm 10km cho SD / HD / 3G-SDI LC SMF DDM
Đặc điểm kỹ thuật chức năng
| PTên sản phẩm | 3G SMPTE BiDi SFP | Phần / Số | GTS-B5330-10DC |
| Tốc độ bit | 50Mbit / giây - 2,97Gbit / giây | Sơ đồ MSA | Đúng |
| Loại mô-đun | Máy phát + Máy thu | Nhiệt độ. | Com. |
| Bước sóng | TX1550nm / RX1310nm | Khoảng cách sợi quang | 10km |
| Kết nối | Simplex LC | Loại sợi | SMF |
| Loại LD | DFB BiDi | Loại PD | GHIM |
| Điện áp cung cấp | 3,3V | Tổng dòng điện (Điển hình) | 200mA |
| Công suất TX (dBm) | -5 ~ 0dBm | Độ nhạy đối với SMPTE 424M 2,97 Gb / s | <-18dBm (Bệnh lý) |
| Độ nhạy đối với SMPTE 292M 1.485 Gb / s | <-20dBm (Bệnh lý) | ||
| Tỷ lệ tuyệt chủng | > 5.0dB | Quyền lực-ngân sách | 12dB |
| Các mô hình bệnh lý | Ủng hộ | DDM | Đúng |
| An toàn Laser | Lớp 1 | OEM / ODM | Được hỗ trợ |
| Các giao thức | SFP MSA | ||
| Đăng kí | SD / HD / 3G SDI | ||
Sự mô tả
GTS-B5330-10DC của Gigaopto là mô-đun thu phát quang SFP 2 chiều 1 sợi được thiết kế để truyền và nhận tín hiệu kỹ thuật số nối tiếp quang như được định nghĩa trong SMPTE 297-2006.
Bộ thu phát được thiết kế để truyền / nhận tốc độ dữ liệu từ 50Mbps đến 2,97Gbps và hỗ trợ các mẫu bệnh lý SDI cho SMPTE 259M, SMPTE 344M, SMPTE 292M và SMPTE 424M tốc độ nối tiếp, khoảng cách tối đa 10 km có thể đạt được với các tín hiệu bệnh lý 3Gbps trên một -mode sợi (SMF) với đầu nối LC đơn giản
Đó là với một máy phát laser DFB 1550nm.Phần bộ thu sử dụng một bộ tiền khuếch đại dò 1310nm tích hợp gắn trong một tiêu đề quang học và một IC giới hạn sau khuếch đại.
Bộ thu phát tuân thủ Thỏa thuận đa nguồn SFP (MSA), Bộ thu phát này có đầu nối SFP + 20 chân để cho phép khả năng cắm nóng.Chức năng chẩn đoán kỹ thuật số có sẵn thông qua I2C.
Lưu ý: Bộ phận hai chiều này phải được sử dụng với một thiết bị thu phát hoặc mạng khác có bước sóng bổ sung.
Đặc trưng
Đăng kí
Định nghĩa mã PIN
