Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | Bộ thu phát 3G SDI BiDi SFP | Tốc độ bit: | 50 Mb / giây - 2,97 Gb / giây |
|---|---|---|---|
| Bước sóng: | TX1550nm / RX1310nm | Các thành phần: | DFB Lase, PIN |
| Kết nối: | Simplex LC | Khoảng cách: | 40 km cho 3G-SDI |
| Sự bảo đảm: | 3 năm | OEM / ODM: | Được hỗ trợ |
| Từ khóa: | Video kỹ thuật số 3G SFP | ||
| Làm nổi bật: | Mô-đun thu máy phát RX1310nm,Mô-đun máy thu phát TX1550nm,SMPTE SFP |
||

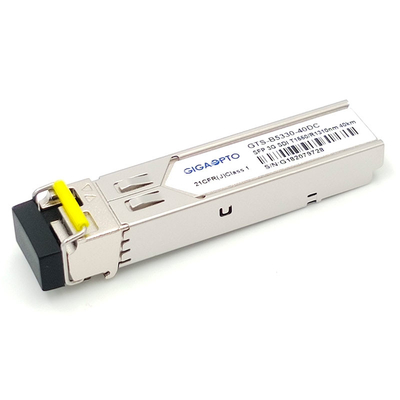

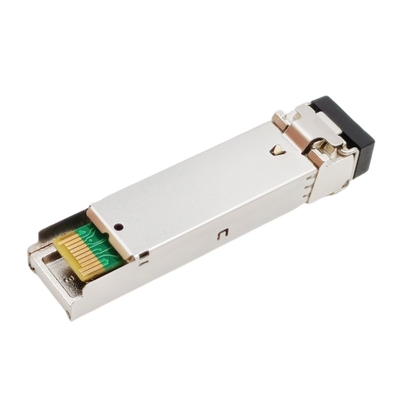

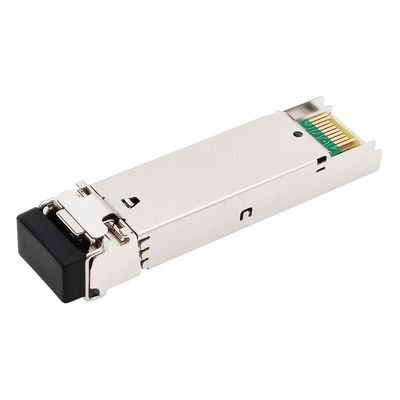

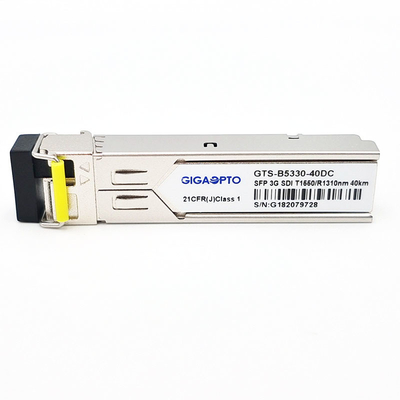

3Gb / s BiDi SFP TX1550nm / RX1310nm 40km Mô-đun thu phát mô hình bệnh lý video cho SD / HD / 3G-SDI LC SMF DDM MSA Pinout
Đặc điểm kỹ thuật chức năng
| tên sản phẩm | 3G SDI BiDi SFP | Phần / Số | GTS-B5330-40DC |
| Tốc độ bit | 50Mb / giây - 2,97Gb / giây | Gim lại công việc được giao | MSA |
| Loại mô-đun | Máy phát + Máy thu | Nhiệt độ | Com. |
| Bước sóng | TX1550nm / RX1310nm | Khoảng cách sợi quang | 40km @ G.652 |
| Giao diện | Simplex LC | Loại sợi | Sợi đơn mode |
| Loại máy phát | DFB BiDi | Loại máy thu | GHIM |
| Cung cấp hiệu điện thế | 3,3V | Hiện tại (Tối đa) | 450mA |
| Công suất quang TX | -2 ~ + 3dBm | Độ nhạy Rx (3G-SDI) | <-18dB (PBRS) 2 |
| Độ nhạy Rx (HD-SDI) | <-21dB (PBRS) 2 | ||
| Độ nhạy Rx (SD-SDI) | <-22dB (PBRS) 2 | ||
| Tỷ lệ tuyệt chủng | > 5.0dB | Độ bão hòa máy thu | > 0dBm |
| Các mô hình bệnh lý | mặc định | Chẩn đoán thời gian thực | Được hỗ trợ |
| OEM / ODM | Được hỗ trợ | Các giao thức | SFP MSA |
| Các ứng dụng | SMPTE 297-2006 Tuân thủ giao diện điện-quang-quang Bộ định tuyến video mật độ cao | ||
Sự mô tả
Gigaopto's GTS-B5330-40DC là mô-đun thu phát quang BiDi SFP 1 sợi quang được thiết kế để truyền và nhận tín hiệu kỹ thuật số nối tiếp quang như được định nghĩa trong SMPTE 297-2006.
Bộ thu phát được thiết kế để truyền / nhận tốc độ dữ liệu từ 50Mbps đến 2,97Gbps và hỗ trợ các mẫu bệnh lý SDI cho SMPTE 259M, SMPTE 344M, SMPTE 292M và SMPTE 424M tốc độ nối tiếp, khoảng cách tối đa 40 km có thể đạt được với các tín hiệu bệnh lý 3Gbps trên một đơn vị -mode sợi (SMF) với đầu nối LC đơn giản
Đó là với một máy phát laser DFB 1310nm.Phần bộ thu sử dụng một bộ tiền khuếch đại phát hiện 1550nm tích hợp được gắn trong một tiêu đề quang học và một IC giới hạn sau khuếch đại.
Bộ thu phát tuân thủ Thỏa thuận đa nguồn SFP (MSA), Bộ thu phát này có đầu nối SFP + 20 chân để cho phép khả năng cắm nóng.Chức năng chẩn đoán kỹ thuật số có sẵn thông qua I2C.
Lưu ý: Bộ phận hai chiều này phải được sử dụng với bộ thu phát khác (GTS-B3530-40DC của chúng tôi) hoặc thiết bị mạng có bước sóng bổ sung.
Đặc trưng
Đăng kí
Định nghĩa mã PIN
