Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | Máy phát 3G SDI | Tốc độ bit: | 3Gb / giây |
|---|---|---|---|
| Bước sóng (TX): | 1310nm | Gim lại công việc được giao: | MSA |
| Đầu nối quang học: | LC | Khoảng cách: | 10 nghìn triệu |
| DDM: | Đúng | Sự bảo đảm: | 3 năm |
| Từ khóa: | Máy phát đơn SDI | ||
| Làm nổi bật: | Bộ thu phát video 3G SFP,Bộ thu phát video SFP TX1310nm,HD SDI SFP |
||
3Gb / s 1310nm 10km DOM LC SMF Máy phát đơn Mô-đun thu phát video Mô hình bệnh lý Mô-đun thu phát MSA Sơ đồ
Đặc điểm kỹ thuật chức năng
| tên sản phẩm | Máy phát 3G HD / SDI SFP | Số bộ phận | GTS-L1330-40DCT |
| Băng thông | 50Mbps - 2,97Gbps | Gim lại công việc được giao | MSA |
| Loại mô-đun | TX đơn | Phạm vi nhiệt độ | Quảng cáo |
| Bước sóng trung tâm (TX) | 1310nm | Cáp | 10 km |
| Kết nối | LC Simplex | Loại sợi | SMF |
| Loại LD | Laser DFB | Loại PD | N / A |
| Điện áp cung cấp | + 3,3V | Tổng hiện tại (Tối đa) | 400mA |
| Công suất đầu ra TX | -5 ~ 0dBm | ER. | > 5.0dB |
| Các mô hình bệnh lý | Với | DDMI | Được hỗ trợ như mặc định |
| OEM / ODM | Được hỗ trợ | Các giao thức | SFP MSA |
| Các ứng dụng | SMPTE 259M, SMPTE 344M, SMPTE 292M và SMPTE 424M | ||
Sự mô tả

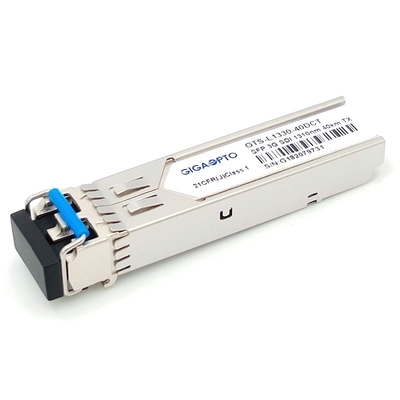

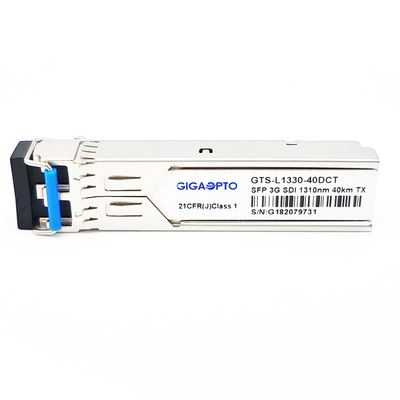

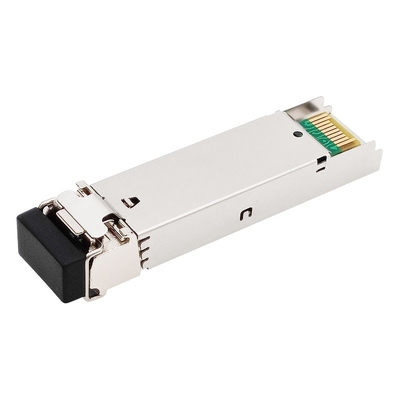

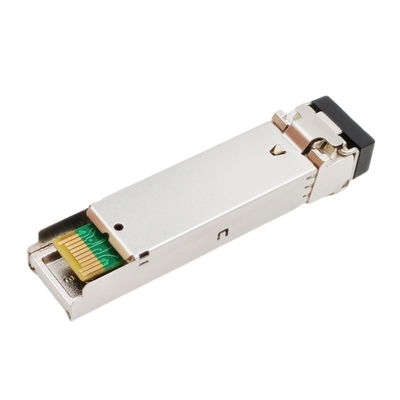

Mô-đun máy phát đơn 3G SDI GTS-L1330-40DCT của Gigaopto là mô-đun máy phát chế độ đơn quang kênh đôi được thiết kế để truyền tín hiệu kỹ thuật số nối tiếp quang như được định nghĩa trong SMPTE 297-2006.
Nó hỗ trợ từ 50Mbps đến 3Gbps và được thiết kế đặc biệt để truyền các mẫu bệnh lý SMPTE 259M, SMPTE 344M, SMPTE 292M và SMPTE 424M SDI.
Bộ phát này bao gồm hai phần: bộ phát laser DFB và bộ điều khiển MCU.Tất cả các mô-đun đều đáp ứng các yêu cầu về an toàn laser loại I, nó có thể truyền tín hiệu từ 50Mbps đến 3Gbps, tốc độ truyền tải lên đến 40km với tín hiệu bệnh lý 3Gbps.
Nó có đầu nối 20 chân SFP cho phép khả năng cắm nóng, tuân thủ đầy đủ các tiêu chuẩn SFP MSA, SFF-8472.Giám sát chẩn đoán kỹ thuật số (DDM) tích hợp cho phép truy cập vào các thông số vận hành theo thời gian thực.
Nó phù hợp cho các ứng dụng phát sóng kỹ thuật số độ nét cao.
Đặc trưng
Đăng kí
Định nghĩa mã PIN
HD-SDI SD-SDI 3G-SDI SFP Video TX1310nm Chỉ phát 40KM
Lưu ý: Hiệp hội Kỹ sư Điện ảnh và Truyền hình viết tắt là SMPTE có các tiêu chuẩn để xử lý tín hiệu video độ nét cao với mô hình bệnh lý.Các tiêu chuẩn của SMPTE hiện gọi là 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) và 424M (3G-SDI).
SMPTE 297-2006: Tiêu chuẩn này xác định giao diện cáp quang để truyền và nhận tín hiệu SDI ở các tốc độ dữ liệu khác nhau: 3G ~ 12G
SMPTE 259M: 143 đến 360 Mb / giây
SMPTE 344M: 540 Mb / giây
SMPTE 292: 1.485 và 1.485 / 1.001 Gb / s
SMPTE 424M: 2,97 và 2,97 / 1,001 Gb / giây
Các tốc độ bit này đủ cho video 1080p ở 50 hoặc 60 khung hình / giây.
