Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | 3G-SDI CWDM SFP TX | Tốc độ dữ liệu (Gbps): | 50 triệu - 3G |
|---|---|---|---|
| Loại mô-đun: | Máy phát đơn | Bước sóng: | 1270 ~ 1610nm CWDM TX W / O RX |
| Kết nối: | Ngăn chứa LC | Quá trình lây truyền: | 20km |
| Gim lại công việc được giao: | MSA | Sự bảo đảm: | 3 năm |
| Từ khóa 1: | DVI SFP 3Gbps | Từ khóa 2: | Máy phát đơn video CWDM |
| Làm nổi bật: | Bộ thu phát DVI Video SFP,Bộ thu phát CWDM Video SFP,Bộ phát CWDM SFP |
||
MSA3G-SDI / HD-SDI / SD-SDICWDM 1270nm-1610nm SFP Mô-đun bệnh lý video SFP Mô-đun phát đơn 20km SMF LC DDM
Đặc điểm kỹ thuật chức năng
| tên sản phẩm | 3G-SDI CWDM SFP TX | P / N (Part No.) | GTS-Cxx30-20DCT |
| Băng thông | 50Mb / giây - 2,97Gb / giây | Gim lại công việc được giao | MSA |
| Loại mô-đun | Máy phát đơn | Nhiệt độ | 0 đến 70 ° C (32 đến 158 ° F) |
| Bước sóng trung tâm (TX) | 1270nm ~ 1610nm | Với tới | 20km |
| Loại trình kết nối | LC Receptacle | Loại sợi | SMF |
| Loại máy phát | Laser CWDM DFB | Loại máy thu | N / A |
| Các mô hình bệnh lý | Hỗ trợ như mặc định | DDM | Được hỗ trợ |
| OEM / ODM | Được hỗ trợ | Sự bảo đảm | 3 năm |
| Các ứng dụng | HD-SDI / SD-SDI / 3G-SDI | ||
Sự mô tả

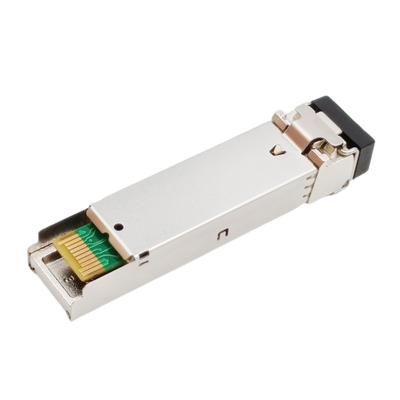

Mô-đun video SFP Single-TX GTS-Cxx30-20DCT 3G của Gigaopto được thiết kế cho các ứng dụng truyền video đơn kênh trên 20KM qua SMF qua kênh bước sóng CWDM từ 1270nm đến 1610nm (mỗi bước 20nm) với đầu nối LC đơn giản.Nó hỗ trợ tốc độ dữ liệu từ 50Mb / s đến 2,97Gb / s.Máy phát này được thiết kế đặc biệt để có hiệu suất mạnh mẽ khi có các mẫu bệnh lý SDI cho tốc độ nối tiếp SMPTE 259M, SMPTE 344M, SMPTE 292M và SMPTE 424M.
Bộ phát này bao gồm hai phần: bộ phát laser DFB và bộ điều khiển MCU.Tất cả các mô-đun đều đáp ứng các yêu cầu về an toàn laser loại I.
Thông tin đặt hàng

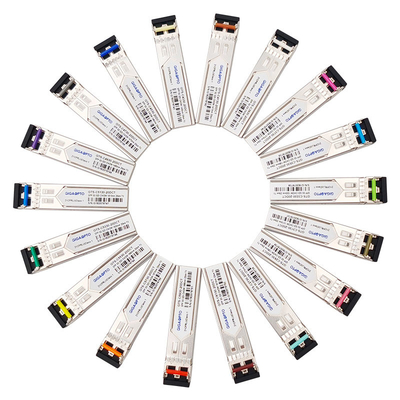

| Số bộ phận | Mô tả- 3G DVI CWDM Single TX | Kênh CWDM | Với tới | MSA | Màu chốt |
| GTS-C2730-20DCT | Mô-đun phát đơn 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1270nm / -C27 | 20km | MSA | Tím nhạt |
| GTS-C2930-20DCT | Mô-đun phát đơn 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1290nm / -C29 | 20km | MSA | Trời xanh |
| GTS-C3130-20DCT | Mô-đun phát đơn 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1310nm / -C31 | 20km | MSA | Vàng xanh |
| GTS-C3330-20DCT | Mô-đun phát đơn 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1330nm / -C33 | 20km | MSA | Vàng Ocher |
| GTS-C3530-20DCT | Mô-đun phát đơn 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1350nm / -C35 | 20km | MSA | Hồng |
| GTS-C3730-20DCT | Mô-đun phát đơn 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1370nm / -C37 | 20km | MSA | Be |
| GTS-C3930-20DCT | Mô-đun phát đơn 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1390nm / -C39 | 20km | MSA | Trắng |
| GTS-C4130-20DCT | Mô-đun phát đơn 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1410nm / -C41 | 20km | MSA | Màu bạc |
| GTS-C4330-20DCT | Mô-đun phát đơn 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1430nm / -C43 | 20km | MSA | Màu đen |
| GTS-C4530-20DCT | Mô-đun phát đơn 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1450nm / -C45 | 20km | MSA | Cam vàng |
| GTS-C4730-20DCT | Mô-đun phát đơn 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1470nm / -C47 | 20km | MSA | Xám |

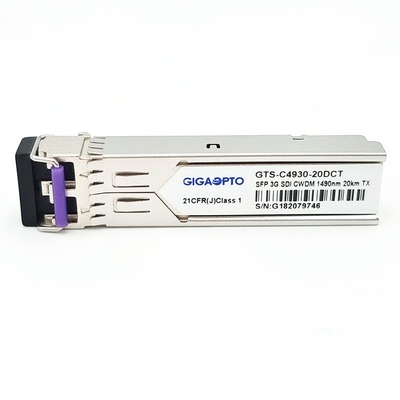

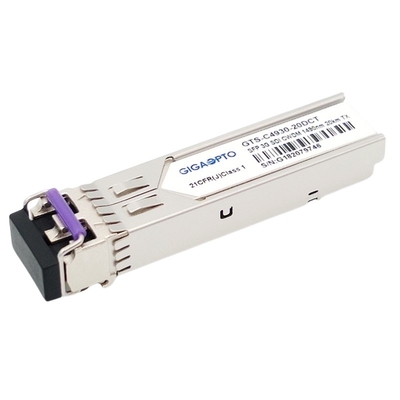

| GTS-C4930-20DCT | Mô-đun phát đơn 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1490nm / -C49 | 20km | MSA | Vlolet |
| GTS-C5130-20DCT | Mô-đun phát đơn 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1510nm / -C51 | 20km | MSA | Màu xanh da trời |
| GTS-C5330-20DCT | Mô-đun phát đơn 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1530nm / -C53 | 20km | MSA | màu xanh lá |
| GTS-C5530-20DCT | Mô-đun phát đơn 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1550nm / -C55 | 20km | MSA | Màu vàng |
| GTS-C5730-20DCT | Mô-đun phát đơn 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1570nm / -C57 | 20km | MSA | Quả cam |
| GTS-C5930-20DCT | Mô-đun phát đơn 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1590nm / -C59 | 20km | MSA | Màu đỏ |
| GTS-C6130-20DCT | Mô-đun phát đơn 3G-SDI / HD-SDI / SD-SDI CWDM SFP | 1610nm / -C61 | 20km | MSA | Màu nâu |
Đặc trưng
Đăng kí
Định nghĩa mã PIN
Lưu ý: Hiệp hội Kỹ sư Điện ảnh và Truyền hình viết tắt là SMPTE có các tiêu chuẩn để xử lý tín hiệu video độ nét cao với mô hình bệnh lý.Các tiêu chuẩn của SMPTE hiện gọi là 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) và 424M (3G-SDI).
SMPTE 297-2006: Tiêu chuẩn này xác định giao diện cáp quang để truyền và nhận tín hiệu SDI ở các tốc độ dữ liệu khác nhau: 3G ~ 12G
SMPTE 259M: 143 đến 360 Mb / giây
SMPTE 344M: 540 Mb / giây
SMPTE 292: 1.485 và 1.485 / 1.001 Gb / s
SMPTE 424M: 2,97 và 2,97 / 1,001 Gb / giây
Các tốc độ bit này đủ cho video 1080p ở 50 hoặc 60 khung hình / giây.
